Morsa com mordentes intercambiáveis 9-215-ESD

de parafusoinclinávelde aterramento

Descrição

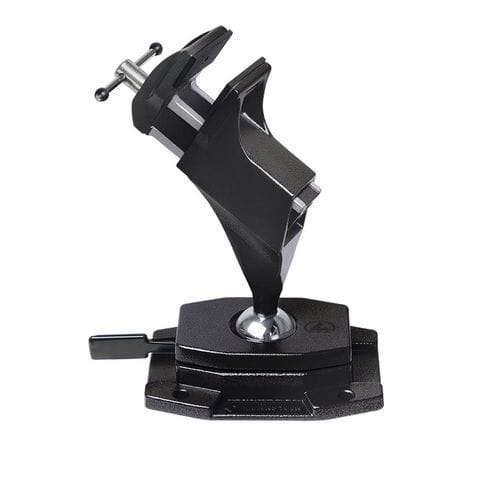

A morsa de junta esférica ESD SPANNFIX da BERNSTEIN é uma morsa dissipativa, rotativa e inclinável, concebida para fixação segura em áreas protegidas eletrostaticamente e para aparafusar em bancadas. Possui cabeça de articulação ajustável continuamente com libertação rápida e travamento sem degraus para posicionar as peças de trabalho de forma ergonómica.

Principais características

• Junta de precisão giratória 360°, travamento sem degraus com libertação rápida
• Placa de base para aparafusar à bancada (pegada: 150 x 106 mm)
• Mordentes em plástico ESD de 50 mm com grip; mordentes de proteção intercambiáveis (feltro, couro, cortiça, borracha)
• Largura de aperto 70 mm; profundidade de aperto 38 mm; força de aperto 1470 N
• Ângulo de inclinação +/- 45°; parte superior inclinável em qualquer direção
• Construção em alumínio fundido com revestimento em pó ESD preto (dissipativo: 10^7 a 10^8 ohm)
• Dimensões aprox. 220 x 180 x 115 mm; peso aprox. 1310 g
• Mordentes sobressalentes: artigo 9-900-E50-ESD (par)

Área de aplicação
A morsa permite o alinhamento contínuo da peça fixa numa ampla gama de posições de trabalho com uma ligeira pressão de alavanca, melhorando a ergonomia em operações de pé como perfuração, corte, desbaste, fresagem e separação. Mordentes intercambiáveis e mordentes prismáticos ou revestidos permitem a fixação de tubos e peças delicadas. A base para aparafusar é adequada para mesas e bancadas até 80 mm de espessura e é fixada por quatro orifícios passantes Ø9 mm. Ímanes de alto desempenho podem ser usados para fixação rápida e removível.

Descrição técnica
Binário máximo: bola Ø40 mm aprox. 24 Nm; bola Ø60 mm aprox. 100 Nm. Dimensão da placa de base para aparafusar: 150 x 106 mm com 4 x Ø9 mm orifícios passantes. As versões ESD são dissipativas (10^7 a 10^8 ohm) e adequadas para EPA (áreas protegidas electrostaticamente). As secções do pé podem ser ligadas a um ponto de aterramento através de um botão de 10 mm. As peças em alumínio fundido são revestidas por pó; as peças em aço são cromadas e sem ferrugem. Um parafuso de ajuste no assento inferior da bola permite o ajuste fino do movimento da bola, de solto a muito firme. As forças de retenção podem variar conforme a aplicação e as condições ambientais.

Características / especificações técnicas

• Modelo/n.º de artigo: 9-215-ESD
• Rotação (junta esférica): 360°
• Intervalo de inclinação: +/- 45°
• Largura de aperto: 70 mm
• Profundidade de aperto: 38 mm
• Força de aperto: 1470 N
• Mordentes: 50 mm plástico ESD (com grip)
• Mordentes sobressalentes: 9-900-E50-ESD (par)
• Pegada da placa base: 150 x 106 mm
• Orifícios passantes da base: 4 x Ø9 mm
• Resistência dissipativa (versão ESD): 10^7 a 10^8 ohm
• Binário máximo: Ø40 mm ≈ 24 Nm; Ø60 mm ≈ 100 Nm
• Espessura máx. de mesa/bancada para fixação por aparafusamento: até 80 mm
• Ligação de aterramento: botão 10 mm
• Materiais/acabamento: alumínio fundido com revestimento em pó ESD preto; peças em aço cromadas
• Dimensões totais (aprox.): 220 x 180 x 115 mm
• Peso (aprox.): 1310 g
