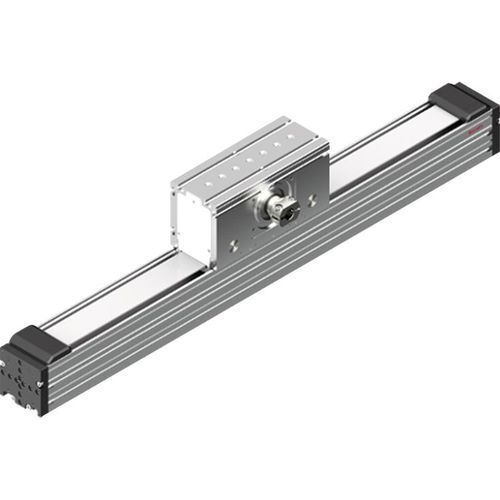

Módulo linear com fuso de esferas Omega OBB series

de correiacom correia dentadacom perfil de alumínio

Módulo Omega OBB, tamanho 55 Descrição do produto Disponível em três tamanhos, com comprimentos até 5500 mm Com engrenagem planetária (PG) ou engrenagem planetária angular (WPG), com várias relações de transmissão A unidade de fixação pneumática é opcional Ampla gama de acessórios disponível Especificações técnicas Características do produto - Tamanho nominal [mm] OBB-055 Variante de eixos lineares Transmissão por correia dentada Taxa de aceleração máxima amax [m/s²] 50,0 Velocidade linear máxima admissível vmax [m/s] 5,0 Nota: velocidade máxima admissível vmax Os valores indicados aplicam-se ao OBB sem engrenagem e foram reduzidos em relação ao eixo do motor especificado. Comprimento máximo Lmax [mm] 5500,0 Capacidade de carga dinâmica da guia Cgw [N] 20790 Capacidade de carga dinâmica de momento de torção Mt [Nm] 195,0 Capacidade de carga dinâmica de momento longitudinal ML [Nm] 1400,0 Momento de torção dinâmico máximo admissível em torno do eixo x Mx max [Nm] 62 Momento de torção dinâmico máximo admissível em torno do eixo y My max [Nm] 440 Momento de torção dinâmico máximo admissível em torno do eixo z Mz max [Nm] 440 Carga dinâmica máxima na direção y Fy max [N] 6500 Temperatura ambiente admissível com servomotor Rexroth (mín. ... máx.) 0 °C ... 40 °C Nota: Temperatura ambiente admissível com servomotor Rexroth (mín. ... máx.) Perda de desempenho a 40 °C ou mais Temperatura ambiente admissível para a mecânica (mín. … máx.) -10 °C ... 60 °C Nota: Temperatura ambiente admissível para a mecânica (mín. … máx.) Não deve descer abaixo do ponto de orvalho Peso [kg] 0 Carga dinâmica máxima na direção z Fz máx. [N] 6500
