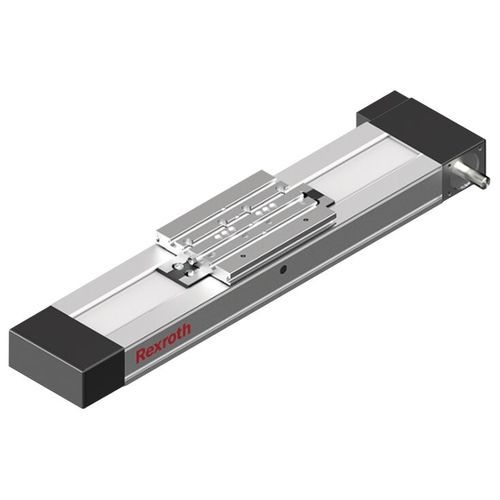

Módulo linear com fuso de esferas CKR-070-NN-1

com correia dentadade um eixocompacto

Módulos compactos com transmissão por correia dentada CKR, tamanho 70 Descrição do produto Módulos compactos com sistemas de calhas de esferas e transmissão por correia dentada, tamanho 70, versão padrão Quatro versões diferentes de lubrificação Correia dentada pré-tensionada A guia inteligente da correia dentada protege os componentes internos Possibilidade de comprimentos até 10 000 mm Repetibilidade até ± 0,05 mm Especificações técnicas Tamanho nominal [mm] CKR-070 Variante de eixos lineares Transmissão por correia dentada Intervalo mínimo de curso smin [mm] 40 Nota: amplitude mínima de deslocamento smin Amplitude mínima de deslocamento necessária para garantir uma distribuição fiável da lubrificação. Taxa de aceleração máxima amax [m/s²] 50,0 Velocidade linear máxima admissível vmax [m/s] 3,0 Comprimento máximo Lmax [mm] 1500,0 Capacidade de carga dinâmica da guia Cgw [N] 3830 Capacidade de carga de momento de torção dinâmico Mt [Nm] 77,0 Capacidade de carga de momento longitudinal dinâmico ML [Nm] 94,0 Momento de torção dinâmico máximo admissível em torno do eixo x Mx max [Nm] 77 Momento de torção dinâmico máximo admissível em torno do eixo y My max [Nm] 94 Momento de torção dinâmico máximo admissível em torno do eixo z Mz max [Nm] 51 Carga dinâmica máxima na direção y Fy max [N] 2070 Carga dinâmica máxima na direção z1 Fz1 max [N] 3830 Carga dinâmica máxima na direção z2 Fz2 máx. [N] 3830 Momento de inércia planar em torno do eixo y ly [cm⁴] 5,62
