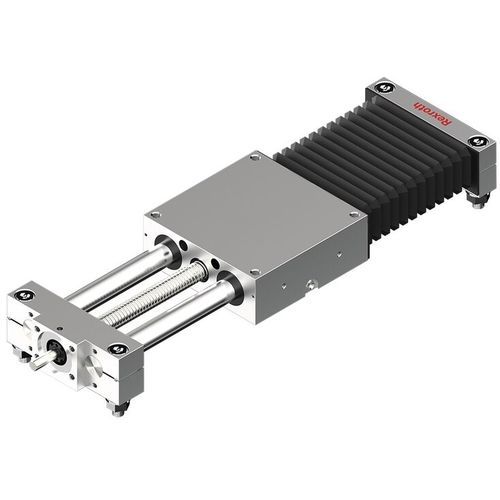

Guia linear com patim SGK series

de esferasde precisãoem alumínio

Corrediça de movimento linear de tipo fechado com acionamento por parafuso de esferas SGK, tamanho 85 Descrição do produto Formato fechado para instalação sem apoios Elevadas forças de avanço Particularmente adequada para ambientes com elevados níveis de contaminação (fole fechado) Elevada velocidade de deslocamento graças aos passos amplos Conjunto de parafuso de esferas de precisão Rexroth na versão laminada, grau de tolerância T7 de acordo com a norma DIN 69051, com porca cilíndrica sem folga Manutenção económica através de lubrificação centralizada (lubrificação com massa) em ambos os lados do sistema de guia Fácil fixação do motor através de elementos de posicionamento e roscas Vasta gama de acessórios disponível Especificações técnicas Dimensão nominal [mm] SGK-085 Variante de eixos lineares Fechada com conjunto de parafuso de esferas Taxa de aceleração máxima amax [m/s²] 27,0 Velocidade linear máxima admissível vmax [m/s] 0,25 Comprimento máximo Lmax [mm] 1000,0 Capacidade de carga dinâmica, calha de guia Cgw [N] 2700 Capacidade de carga dinâmica, rolamento fixo Cfb [N] 5280 Capacidade de carga dinâmica do conjunto de parafuso de esferas Cbs [N] 2250 Capacidade de carga dinâmica de momento de torção Mt [Nm] 56,0 Capacidade de carga dinâmica de momento longitudinal ML [Nm] 62,0 Momento de torção dinâmico máximo admissível em torno do eixo x Mx max [Nm] 18 Momento de torção dinâmico máximo admissível em torno do eixo y My max [Nm] 19 Momento de torção dinâmico máximo admissível em torno do eixo z Mz max [Nm] 19 Carga dinâmica máxima na direção y Fy max [N] 840 Temperatura ambiente admissível com servomotor Rexroth (mín. ... máx.) 0 °C ... 40 °C Nota: Temperatura ambiente admissível com servomotor Rexroth (mín. ... máx.) Não deve descer abaixo do ponto de orvalho Peso [kg] 0 Carga dinâmica máxima na direção z Fz máx. [N] 840
