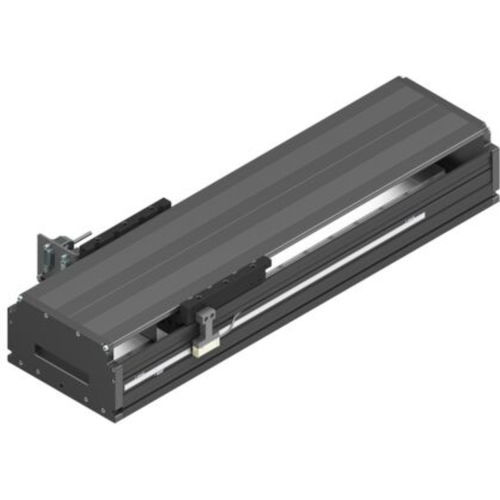

Motor linear trifásico LMM-140-NN-1

com núcleo de ferro

Módulo de motor linear LMM. Tamanho nominal LMM-140. Curso máximo smax 1 444 mm. Motor linear com núcleo de ferro Descrição do produto Módulo de motor linear LMM-140-NN-1 Tamanho = 140 Comprimento (L) = 1 616 mm Curso máximo = 1 444 mm Versão = MA01 - com motor linear Guia = 001 - estrutura com sistema de calhas de esferas Acionamento = 032 - motor linear com núcleo de ferro, tipo IC-150B-050-W2 Carro = 032 - comprimento do carro 132 mm Tampa = 001 - com placa de cobertura Sistema de medição de comprimento = 005 - ótico, absoluto, resolução de 0,05 µm, interface BiSS-C Lubrificação = LSS - lubrificação padrão Documentação = 001 - ensaio final padrão Especificações técnicas Características do produto - Dimensão nominal [mm] LMM-140 Tipo de motor Motor linear com núcleo de ferro Motor IC-150B-050-W2 Carga externa máxima admissível em movimento mex max [kg] 10,0 Comprimento L [mm] 1616,0 Largura [mm] 140,0 Altura [mm] 74,0 Curso máximo smax [mm] 1444,0 Taxa de aceleração máxima amax [m/s²] 250,0 Velocidade linear máxima admissível vmax [m/s] 5,0 Força nominal contínua FdN a 100 °C [N] 69,0 Força máxima [N] 242,0 Nota: força máxima Força e corrente máximas: ciclo de trabalho de 4% e duração de 1 segundo Capacidade de carga dinâmica da guia Cgw [N] 32 035 Capacidade de carga de momento de torção dinâmico Mt [Nm] 1394,0 Corrente máxima [A] 12,7 Capacidade de carga de momento longitudinal dinâmico ML [Nm] 1217,0 Massa movimentada do sistema mca [kg] 1,9 Corrente contínua a 100 °C [A] 3,3 Peso [kg] 21,9 Constante de contra-EMK KEMK [Vs/m] 17,4 Força de atrito da base FRs [N] 60 Comprimento do carro Lca [mm] 132 Comprimentos graduados [mm] 84 Força de atração do motor Fatt [N] 420 Tensão do circuito intermédio Vdc [V] 600
