Unidade de guia linear de esferas AOK series

de precisãoem alumínioem aço

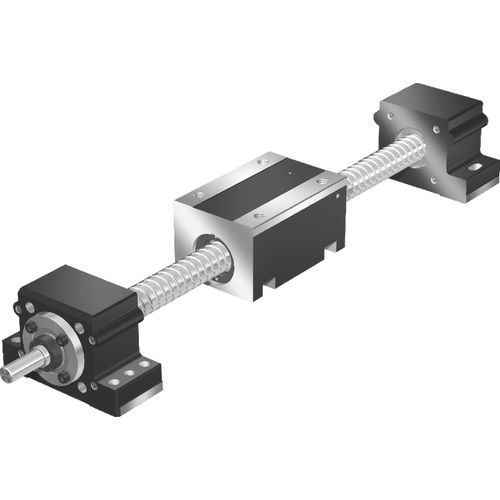

Unidades de acionamento de tipo aberto com acionamento por parafuso de esferas AOK, tamanho 20 Descrição do produto As unidades de acionamento AOK em formato aberto são eixos de acionamento prontos a instalar, compostos por um acionamento por parafuso de esferas com porcas e mancais de apoio, bem como por uma caixa de porcas opcional Estão disponíveis três tamanhos coordenados em qualquer comprimento até Lmax Está também disponível uma versão com rolamentos fixos e flutuantes ou apenas com rolamentos fixos Acionadas por um conjunto de parafuso de esferas de precisão na versão laminada, de acordo com a norma DIN 69051: Parafuso disponível nos graus de tolerância T5 ou T7; escolha entre diferentes versões de porcas, dependendo do tamanho e do passo; escolha entre três pré-cargas diferentes (C1, C2 e C3) Blocos de apoio disponíveis em versão de alumínio ou aço Montagem rápida da unidade de acionamento e alinhamento fácil graças às arestas de referência maquinadas na carcaça da porca e no bloco de apoio Elevadas velocidades de deslocamento graças a passos amplos com alta precisão em comprimentos longos As porcas podem ser selecionadas opcionalmente com unidade de lubrificação frontal para intervalos de lubrificação mais longos Flexível graças às opções selecionáveis Fácil fixação do motor através de elementos de posicionamento e roscas Dados técnicos claramente estruturados para a unidade completa como um «sistema de movimento linear sem guia» Placa de identificação com parâmetros para uma fácil colocação em serviço Especificações Técnicas Características do produto - Tamanho nominal [mm] AOK-020 Variante de eixos lineares Sem caixa de alojamento, com conjunto de parafuso de esferas Taxa de aceleração máxima amax [m/s²] 50,0 Velocidade linear máxima admissível vmax [m/s] 2,53 Comprimento máximo Lmax [mm] 3000,0 Capacidade de carga dinâmica da guia Cgw [N] 15 480
