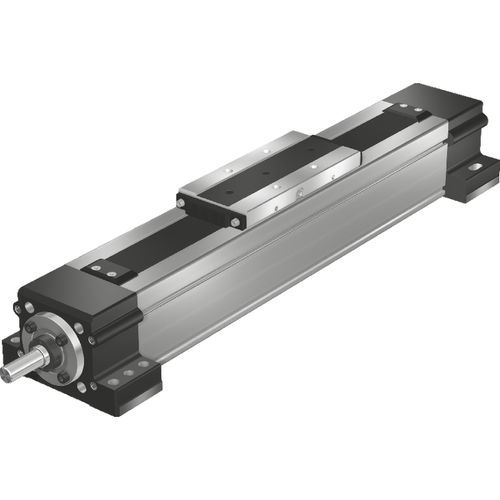

Unidade de guia linear de esferas AGK series

de precisãoem alumínioem aço

Unidades de acionamento de tipo fechado com acionamento por parafuso de esferas AGK, tamanho 40 Descrição do produto As unidades de acionamento AGK em formato fechado são eixos de acionamento prontos a instalar, compostos por acionamento por parafuso de esferas, caixas de porca e mancais de apoio, bem como um perfil de proteção em alumínio com tira de cobertura que funciona como invólucro Três tamanhos coordenados disponíveis em qualquer comprimento até Lmax O BASA está protegido de forma ideal pelo perfil de proteção com fita de vedação em aço ou poliuretano Acionado por um acionamento por fuso de esferas de precisão, sem folga, pré-carregado, na versão laminada, em conformidade com a norma DIN 69051, com grau de tolerância T5 ou T7 Elevadas velocidades de deslocamento graças a passos amplos com elevada precisão em comprimentos longos Montagem rápida e alinhamento fácil da unidade de acionamento devido à aresta de referência maquinada na caixa do mancal de rolamento Suportes opcionais para o parafuso de deslocamento, para utilização em posições de instalação horizontais, para velocidades máximas em comprimentos mais longos Flexível graças às opções selecionáveis Fácil fixação do motor através de elementos de posicionamento e roscas Dados técnicos claramente estruturados para a unidade completa como um «sistema de movimento linear sem guia» Placa de identificação com parâmetros para uma fácil colocação em funcionamento Especificações técnicas Características do produto - Dimensão nominal [mm] AGK-040 Variante de eixos lineares Com carcaça com conjunto de parafuso de esferas Taxa de aceleração máxima amax [m/s²] 50,0 Velocidade linear máxima admissível vmax [m/s] 1,47 Comprimento máximo Lmax [mm] 5600,0 Capacidade de carga dinâmica da guia Cgw [N] 54 000 Temperatura ambiente admissível com servomotor Rexroth (mín. ... máx.) 0 °C ... 40 °C Nota: Temperatura ambiente admissível com servomotor Rexroth (mín. ... máx.) perda de desempenho a 40 °C ou mais
