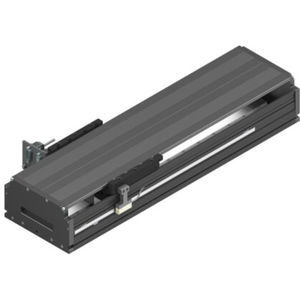

Módulo linear com fuso de esferas CKK-070-NN-1

com perfil de alumíniode um eixocompacto

Módulos compactos com sistemas de calhas de esferas e conjunto de parafuso de esferas, tamanho 70, versão padrão Quatro versões diferentes de lubrificação Acionados por um conjunto de parafuso de esferas de precisão na versão laminada, grau de tolerância T7, em conformidade com a norma DIN 69051, com uma única porca ajustada para folga zero Elevadas velocidades de deslocamento graças a passos amplos com elevada precisão em comprimentos longos Repetibilidade até ± 0,005 mm Proteção dos elementos de instalação através de uma placa de cobertura e duas tiras de cobertura, bem como da cobertura «Resist» para maior proteção Suporte do parafuso para a obtenção de altas velocidades em comprimentos de montagem longos para o CKK-200 Especificações técnicas Dimensão nominal [mm] CKK-090 Variante de eixos lineares Conjunto de parafuso de esferas Intervalo mínimo de deslocamento smin [mm] 40 Nota: amplitude mínima de deslocamento smin Amplitude mínima de deslocamento necessária para garantir uma distribuição fiável da lubrificação. Taxa de aceleração máxima amax [m/s²] 50,0 Comprimento máximo Lmax [mm] 750,0 Capacidade de carga dinâmica, guia Cgw [N] 7505 Capacidade de carga dinâmica, rolamento fixo Cfb [N] 6900 Capacidade de carga dinâmica, conjunto de fuso de esferas Cbs [N] 4100 Capacidade de carga de momento de torção dinâmico Mt [Nm] 203,0 Capacidade de carga de momento longitudinal dinâmico ML [Nm] 244,0 Nota: capacidade de carga de momento longitudinal dinâmico ML Os valores máximos variam para carruagens com uma distância variável entre eixos. Momento de torção dinâmico máximo admissível em torno do eixo x Mx max [Nm] 203 Momento de torção dinâmico máximo admissível em torno do eixo y My max [Nm] 244 Momento de torção dinâmico máximo admissível em torno do eixo z Mz max [Nm] 132 Carga dinâmica máxima na direção y Fy max [N] 4050 Carga dinâmica máxima na direção z1 Fz1 max [N] 7505
