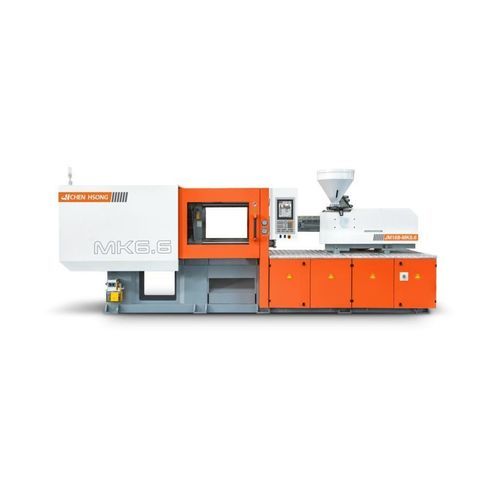

Máquina injetora horizontal JM-MK6.6 series

hidráulicapara policarbonatopara PC

Principais vantagens da série MK6.6 Euroseries

• Inteligência da máquina e ergonomia Controlo optimizado e acesso do operador para produção industrial.
• Design de balancim comprovado Perfil de controlo de movimento ajustado para alta velocidade e estabilidade.
• Platôs de alta resistência Construção patenteada reduz a deformação dos platôs para força de aperto uniforme.
• Unidade de injeção de alta precisão Guias lineares na injeção garantem estabilidade e repetibilidade.

Design do balancim com décadas de experiência
Engenheiros mecânicos experientes aperfeiçoaram a cinemática do balancim com simulação por software e validação em campo. O resultado é menor atrito e choques internos, distribuição uniforme de carga entre as barras e manutenção do paralelismo dos platôs para minimizar rebarbas e desgaste. O sistema proporciona movimento suave, sem vibrações, melhor eficiência energética e vida útil prolongada dos componentes.

União perfeita entre balancim e hidráulica
O circuito hidráulico é optimizado por simulação de fluidodinâmica e afinações finas para fornecer desempenho de aperto e injeção rápido, preciso e repetível, adequado para produção de alto rendimento.

Platôs robustos para qualidade consistente das peças
Platôs patenteados com baixa deformação e centro reforçado oferecem força de aperto mais uniforme no molde, protegendo a ferraria e melhorando a estabilidade dimensional das peças acabadas.

Controlo

• Controlador profissional B&R 10,4" Solução de automação integrada para aplicações de alta velocidade e gestão de célula de produção.
• HMI multi-touch amigável Visualização clara do processo e operação intuitiva.
• I/O baseado em CAN-Bus e controlo personalizado Resposta rápida e fiabilidade; controlador adaptado à série MK6.6.

Exemplo de produção

• Exemplo de peça — componente de iluminação LED Peso de injeção: 121 g; Cavidades: 8; Resina: PC; Tempo de ciclo: 32,4 s.
• Matriz Peso: 350 kg; Dimensões: 400 mm x 400 mm x 300 mm.

Destaques de desempenho
Melhoria dos ciclos a seco e das velocidades de injeção em comparação com exemplos comparáveis. Indicadores de simulação de produção: até 11 meses por ano, 21 horas por dia; consumo de energia exemplo 0,17–0,35 kW·h; estimativa de 8 milhões de disparos em 10 anos e poupança energética exemplo ~€29.400 em 10 anos (valores baseados em simulações).

Apertamento (tabela)
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Maximum Daylight (mm) | Ejector Force (t) | Ejector Stroke (mm) | Center Ring Diameter (mm)
Unit | t | mm | mm | mm | mm | mm | t | mm | mm
JM88-MK6 | 88 | 330 | 360 x 360 | 380 | 130 | 720 | 2.8 | 100 | 125
JM128-MK6 | 128 | 370 | 410 x 410 | 450 | 145 | 830 | 4.2 | 120 | 125
JM168-MK6 | 168 | 420 | 460 x 460 | 520 | 160 | 970 | 4.2 | 140 | 125
JM208-MK6 | 208 | 490 | 530 x 530 | 550 | 180 | 1060 | 6.7 | 150 | 160
JM258-MK6 | 268 | 530 | 580 x 580 | 610 | 195 | 1140 | 7.7 | 170 | 160
JM328-MK6 | 328 | 600 | 660 x 660 | 660 | 220 | 1340 | 7.7 | 170 | 160
JM398-MK6 | 408 | 670 | 730 x 730 | 730 | 250 | 1450 | 11.1 | 220 | 160
JM468-MK6 | 488 | 770 | 810 x 810 | 810 | 275 | 1670 | 11.1 | 220 | 200
JM568-MK6 | 568 | 835 | 855 x 855 | 850 | 330 | 1750 | 16.6 | 250 | 200
JM668-MK6 | 658 | 920 | 900 x 900 | 920 | 350 | 1840 | 18.2 | 265 | 200
Specifications are subject to change without notice.

Unidade de injeção (tabela)
Model ID | Swept Volume (cm³) | Swept Volume (cm³) | Swept Volume (cm³) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw Diameter (mm) | Screw Diameter (mm) | Screw L/D Ratio | Screw L/D Ratio | Screw L/D Ratio
Unit | cm³ | cm³ | cm³ | g | g | g | mm | mm | mm | L/D | L/D | L/D
JM88-MK6 | 135 | 183 | 237 | 123 | 166 | 216 | 31 | 36 | 41 | 24.4 | 21.0 | 18.4
JM128-MK6 | 208 | 270 | 340 | 189 | 246 | 309 | 36 | 41 | 46 | 23.9 | 21.0 | 18.7
JM168-MK6 | 303 | 382 | 488 | 276 | 347 | 444 | 41 | 46 | 52 | 23.6 | 21.0 | 18.6
JM208-MK6 | 431 | 551 | 734 | 393 | 502 | 668 | 46 | 52 | 60 | 23.7 | 21.0 | 18.2
JM258-MK6 | 636 | 847 | 1057 | 579 | 771 | 962 | 52 | 60 | 67 | 24.2 | 21.0 | 18.8
JM328-MK6 | 947 | 1180 | 1479 | 861 | 1074 | 1346 | 60 | 67 | 75 | 23.5 | 21.0 | 18.8
JM398-MK6 | 1321 | 1655 | 2027 | 1202 | 1506 | 1845 | 67 | 75 | 83 | 23.5 | 21.0 | 19.0
JM468-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM568-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM668-MK6 | 2433 | 2861 | 3392 | 2214 | 2603 | 3087 | 83 | 90 | 98 | 23.9 | 22.0 | 20.2
Specifications are subject to change without notice.

Especificações técnicas

• Série: MK6.6 Euroseries
• Marca: Chen Hsong
• Controlador: B&R 10,4" controlador profissional (personalizado para MK6.6)
• Recursos de controle: HMI multi-touch; I/O CAN-Bus; automação integrada
• Pontos fortes: design avançado de balancim, perfil de controlo optimizado, platôs patenteados de alta resistência, unidade de injeção de alta precisão com guias lineares
• Modelos disponíveis e forças de aperto: JM88-MK6 a JM668-MK6 (ver tabela Apertamento)
• Dados da unidade de injeção: vários diâmetros de parafuso e relações L/D por modelo (ver tabela Unidade de injeção)
• Exemplo de produção: peça iluminação LED — peso shot 121 g; 8 cavidades; ciclo 32,4 s
• Folheto para download disponível nos documentos do produto (ficha técnica / folheto PDF)
