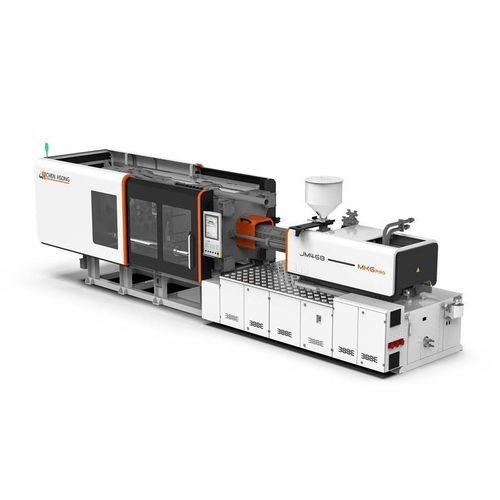

Máquina injetora horizontal MK6PRO

servo-hidráulicade ciclos rápidoscom coleta de amostra

Visão geral
Baseada numa filosofia de estabilidade, elevado rendimento e fiabilidade comprovada, a série MK6 combina design industrial sofisticado com tecnologia de controlo inteligente e desempenho de referência no setor. Referência em moldagem por injeção.

Exemplo de modelo
JM468-MK6 PRO (modelo de exemplo dentro da gama MK6PRO).

Controlo
Esta máquina integra o avançado sistema de controlo KEBA ou B&R (a pedido), garantindo fiabilidade comprovada e operação precisa.

Principais benefícios

• Estabilidade e design industrial para elevado rendimento e fiabilidade
• eDrive™ (opcional): aumenta a eficiência de produção 10%–30% permitindo plastificação simultânea durante abertura/fecho da matriz e ejeção
• Qualidade da peça: pack de potência 26% maior para tempo de retenção mais longo e aumento de 18% na massa de injeção para maior amplitude de tamanhos de peças
• Suporta recuperação simultânea / plastificação paralela para melhorar o tempo de ciclo

Aplicações

• Aeroespacial & Defesa
• Eletrónica
• Eletrónica de consumo
• Embalagem cosmética
• Automóvel

Opções / características configuráveis (seleção mostrada na página do produto)

• Interface Euromap 70 & 70.1 para grampos magnéticos de molde
• Altura de molde estendida
• Barra de segurança mecânica
• Porta elétrica (frontal) com sensor
• Proteção por luz infravermelha (porta frontal)
• Lubrificação automática para ajuste de altura do molde
• Bomba de lubrificação manual para ajuste de altura do molde
• Puxadores adicionais
• Sopros de ar adicionais
• Movimentos paralelos de puxadores
• Ejeção em voo
• Controlo automático da força de aperto
• Parafuso e cilindro bimetálico
• Bico de fecho
• Lubrificação automática da unidade de injeção
• Recuperação simultânea / plastificação paralela
• Bomba de lubrificação manual para unidade de injeção
• Alarme de deteção de termopar partido
• Controlo de valvulas hidráulicas/pneumáticas para portinhóis
• Tomadas de energia 240V1P32A
• Filtro bypass hidráulico
• Pré-aquecimento do óleo hidráulico
• Conectividade Industry 4.0
• Interface OPC-UA

Controlador / Funcionalidades Smart
Parte da família iChen™ Smart: iChen Smart Factory (controlo local e execução em oficina), iChen Cloud (conectividade multi-site e análises) e iChen AI Molder (assistente em máquina para encurtar ensaios de molde, estabilizar a produção e melhorar a consistência da qualidade).

Tabelas de produto — Aperto (resumo)
Item — Unidade — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Força de aperto — kN — 880 — 1280 — 1680 — 2080 — 2580 — 3280 — 3980 — 4680 — 5680 — 6880
Curso de abertura do aperto (Max) — mm — 340 — 380 — 450 — 510 — 560 — 660 — 720 — 820 — 870 — 920
Dimensões das placas (AxA) — mm — 540×540 — 600×600 — 680×680 — 760×760 — 840×840 — 970×970 — 1040×1040 — 1160×1160 — 1230×1230 — 1300×1300
Distância entre barras (AxA) — mm — 360×360 — 410×410 — 470×470 — 530×530 — 580×580 — 680×680 — 730×730 — 830×830 — 860×860 — 920×920
Espessura do molde (Min.–Max) — mm — 125–380 — 150–450 — 170–520 — 180–550 — 190–580 — 225–680 — 250–730 — 300–850 — 350–880 — 380–920
Abertura máx. (Max. Daylight) — mm — 720 — 830 — 970 — 1060 — 1140 — 1340 — 1450 — 1670 — 1750 — 1840
Força do ejetor (Max) — kN — 34 — 42 — 42 — 67 — 85 — 111 — 111 — 166 — 166 — 182
Curso do ejetor (Max) — mm — 120 — 120 — 140 — 150 — 150 — 180 — 215 — 220 — 250 — 265
N.º de ejetores — PCS — 1 — 1 — 9 — 9 — 9 — 9 — 9 — 17 — 17 — 17
Diâmetro do anel de localização — mm — 125 — 125 — 125 — 160 — 160 — 160 — 160 — 200 — 200 — 200

Tabelas de produto — Unidade de injeção (resumo)
Item — Unidade — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Diâmetro do parafuso — mm — 31 — 36 — 41 — 46 — 52 — 60 — 67 — 75 — 83 — 90
L/D do parafuso — / — 24.4 — 21 — 18.4 — 23.9 — 21 — 18.2 — 23.5 — 21 — 19.4 — 22
Capacidade de injeção (calculada) — cm³ — 136 — 183 — 238 — 332 — 533 — 667 — 1025 — 1333 — 1668 — 2030
Peso de disparo (Max) — g — 124 — 167 — 216 — 301 — 493 — 867 — 1508 — 1686 — 2403 — 2917
Pressão de injeção (Max) — MPa — 254.9 — 189 — 170 — 221 — 212 — 188 — 235 — 239 — 216 — 152
Taxa de injeção (Max) — cm³/s — 80 — 140 — 170 — 222 — 269 — 302 — 440 — 539 — 656 — 753
Velocidade de injeção (Max) — mm/s — 105 — 105 — 105 — 103 — 103 — 108 — 102 — 100 — 99 — 100
Curso de injeção (Max) — mm — 180 — 205 — 230 — 260 — 260 — 335 — 375 — 415 — 415 — 425
Taxa de plastificação (Max) — g/s — 8.8 — 13.8 — 20.3 — 30.9 — 42.8 — 68.7 — 71.3 — 95.9 — 128.9 — 152.7
RPM parafuso (Max) — rpm — 245 — 245 — 224 — 200 — 200 — 200 — 190 — 180 — 180 — 170
Força de contacto do bico (Max) — kN — 42 — 42 — 62 — 62 — 62 — 91 — 111 — 111 — 120 — 120
Curso do bico (Max) — mm — 275 — 290 — 330 — 380 — 380 — 440 — 470 — 540 — 420 — 450

Tabelas de produto — Outros (resumo)
Item — Unidade — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Pressão do sistema — MPa — 17.5 (todos os modelos)
Potência do motor (Rated) — kW — 14 — 17 — 21 — 30 — 30 — 48 — 60 — 72 — 72 — 96
Potência de aquecimento do barril (Max) — kW — 8 — 10.3 — 12.9 — 16.6 — 16.6 — 26 — 31.1 — 35.5 — 35.5 — 35.5
Zonas de controlo de temperatura — Zona — 3+1 — 3+1 — 3+1 — 3+1 — 3+1 — 4+1 — 5+1 — 5+1 — 5+1 — 5+1
Dimensões da máquina (C×L×A) — m — 4.52×1.17×1.88 — 5.02×1.25×1.94 — 5.53×1.28×2.02 — 6.20×1.48×2.15 — 6.40×1.56×2.24 — 7.73×1.73×2.21 — 8.42×1.94×2.19 — 9.33×2.04×2.26 — 9.30×1.94×2.33 — 9.83×2.02×2.24
Capacidade do depósito de óleo — L — 170 — 220 — 265 — 350 — 350 — 620 — 810 — 920 — 920 — 950
Peso da máquina — kg — 3300 — 4000 — 4900 — 6800 — 7800 — 13200 — 16700 — 19800 — 21000 — 23000

Observações
As especificações estão sujeitas a alterações sem aviso prévio.
