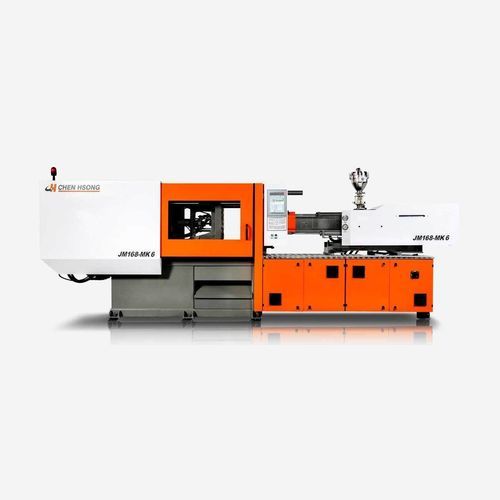

Máquina injetora horizontal Mark 6

servo-hidráulicapara PVCpara PET

Visão geral
A MK6 representa a 6ª geração da série JetMaster de máquinas de moldagem por injeção. O mecanismo de fechamento, a base da máquina e a unidade de injeção foram reforçados para melhorar a eficiência e a estabilidade operacional na gama JM88–JM668.

Estabilidade e desempenho
Placa e arranjo das barras de união reforçados, juntamente com uma unidade de injeção melhorada, proporcionam melhor distribuição das tensões de fechamento e dinâmica de injeção mais suave para aplicações de alta pressão e menor variabilidade de ciclo.

Precisão — Eficiência energética
As máquinas da série MK6 utilizam tecnologia servo-hidráulica SVP/3, oferecendo até ~80% de economia de energia em comparação com máquinas antigas de deslocamento fixo. Precision HydraulicsTM alcança repetibilidade dentro de 0,05% nos eixos críticos, melhorando a consistência das peças e o rendimento.

Principais vantagens das máquinas JM-MK6

• Baixo consumo de energia: sistema de acionamento Innovance reduz o consumo até 80% e garante operação de baixo ruído.
• Flexibilidade de produção: maior folga entre barras e cursos maximizados para adaptar-se a uma maior variedade de moldes.
• Placa redesenhada: melhor distribuição de tensões de fechamento para operação mais leve, mais rápida e maior vida útil.
• Configuração de molde mais rápida: sistema de ejetor redesenhado com padrão SPI e espaço para hastes de ejetor facilita e acelera as trocas de molde.
• Melhor desempenho de injeção: unidade de injeção com guias de rolamento melhora a operação dos cilindros duplos e a absorção de tensões.
• Tempos de ciclo menores: injeção em alta pressão e recuperação rápida de velocidade reduzem o tempo de ciclo.
• Ergonomia: portas e tampas de segurança projetadas para fácil acesso durante operação e manutenção.
• Baixa manutenção: produção repetível e confiável com requisitos reduzidos de manutenção.

Especificações europeias

• Padrões de furos e ejetores EUROMAP (podem variar conforme o design da placa).
• Componentes europeus padrão: válvulas hidráulicas (Bosch Rexroth ou Vickers), bomba hidráulica (Eckerle), transdutores lineares (Gefran ou Novotechnik), compontes elétricos (Siemens, Schneider, Telemechanique, PILZ).

Especificações de fechamento (tabela)
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Mould Center Ring Diameter (mm) | Dry Cycle Time (s)
Unit | t | mm | mm | mm | mm | mm | mm | t | mm | s
JM88-MK6 | 88 | 340 | 720 | 360 x 360 | 380 | 125 | 120 | 3,4 | 100 | 1,7
JM128-MK6 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125 | 1,8
JM168-MK6 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125 | 1,9
JM208-MK6 | 208 | 510 | 1060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160 | 2,1
JM258-MK6 | 258 | 560 | 1140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160 | 2,4
JM328-MK6 | 328 | 660 | 1340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160 | 2,7
JM398-MK6 | 398 | 720 | 1450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160 | 3,2
JM468-MK6 | 468 | 820 | 1670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200 | 3,6
JM568-MK6 | 568 | 870 | 1750 | 860 x 860 | 880 | 350 | 250 | 16,6 | 200 | 3,7
JM668-MK6 | 668 | 920 | 1840 | 920 x 920 | 920 | 380 | 265 | 18,2 | 200 | 4,0

Especificações da unidade de injeção (tabela)
Model ID | Swept Volume (cm3) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw L/D Ratio (L/D)
Unit | cm3 | g | mm | L/D
JM88-MK6 | 136 / 183 / 238 | 124 / 167 / 216 | 31 / 36 / 41 | 24,4 / 21,0 / 18,4
JM128-MK6 | 209 / 271 / 341 | 190 / 246 / 310 | 36 / 41 / 46 | 23,9 / 21,0 / 18,7
JM168-MK6 | 304 / 382 / 488 | 276 / 348 / 444 | 41 / 46 / 52 | 23,6 / 21,0 / 18,6
JM208-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM258-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM328-MK6 | 947 / 1.181 / 1.480 | 862 / 1.075 / 1.347 | 60 / 67 / 75 | 23,5 / 21,0 / 18,8
JM398-MK6 | 1.322 / 1.657 / 2.029 | 1.203 / 1.508 / 1.846 | 67 / 75 / 83 | 23,5 / 21,0 / 19,0
JM468-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM568-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM668-MK6 | 2.300 / 2.704 / 3.206 | 2.093 / 2.460 / 2.917 | 83 / 90 / 98 | 23,9 / 22,0 / 20,2

Opções e controlos
Controlador integrado B&R PPC2200 (personalizado para MK6), controlo em malha fechada, HMI tátil 15,6", CAN-bus I/O, conectividade Industry 4.0, interfaces OPC-UA / Euromap, registo de dados e geração de relatórios. Opções disponíveis: extratores adicionais, movimento paralelo núcleo/ejetor, Euromap 70/70.1, altura de molde estendida, lubrificação automática para ajuste de altura, casquilhos sem óleo para o sistema de articulação, parafuso/barrel bimetálico, opções de parafuso PET/PVC, unidades PVC/UPVC, bocal de fecho, injeção sequencial, isolamento do barril, plastificação paralela, hotrunner Euromap 14 (até 16 zonas), ejeção em voo e extração de núcleo em voo.

Características / Especificações técnicas

• Família de produto: JetMaster MK6 (série JM-MK6) com variantes de modelo JM88 a JM668.
• Tecnologia de accionamento: sistema servo-hidráulico SVP/3 para até ~80% de poupança energética vs máquinas antigas de deslocamento fixo.
• Repetibilidade: Precision HydraulicsTM alcança repetibilidade dentro de 0,05% nos eixos críticos.
• Intervalo de força de fecho: 88 t — 668 t (dependendo do modelo).
• Injeção: cilindros de injeção de alta pressão duplos cross-parallel, pressões de injeção aprox. 21.000–36.000 PSI; tamanhos de shot ~4 oz a 109 oz dependendo do modelo/configuração.
• Rácio L/D e diâmetros de parafuso: múltiplas opções por modelo (ver tabela da unidade de injeção).
• Normas & componentes: interfaces compatíveis Euromap; principais componentes europeus Bosch Rexroth / Vickers (válvulas), Eckerle (bomba), Gefran / Novotechnik (transdutores), Siemens/Schneider/Telemechanique/PILZ (eléctricos).
• Controlo & automação: controlador B&R PPC2200, HMI multi-touch 15,6", CAN-bus I/O, conectividade Industry 4.0 e OPC-UA/Euromap.
• Opções disponíveis: extratores de núcleo, bocais de fecho, parafusos/barrels especializados, integração hotrunner, injeção sequencial e numerosas personalizações relacionadas com o molde.
