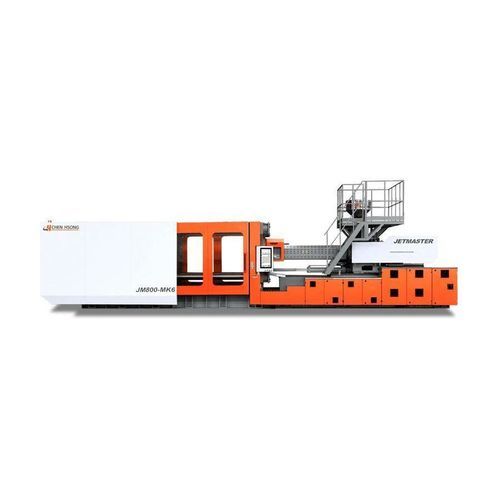

Máquina injetora horizontal JM MK6 series

servo-hidráulicade ciclos rápidosde alta capacidade

Visão geral
A série de máquinas de moldagem por injeção Jetmaster MK6 Large é acionada por um sistema servo inteligente. O pack SVP/2 combina uma bomba de engrenagens de resposta rápida com um servomotor de alta precisão, integrado a um servo drive proprietário que garante a máxima resposta, alta precisão e baixo consumo de energia ao mesmo tempo.

Principais benefícios

• Rápida – Precisa – Eficiente em energia: o sistema Innovance Servo Drive reduz o consumo de energia em até 80%, proporcionando alta precisão e operação de baixo ruído.
• Faixa de fechamento: de 800 a 1650 toneladas, permitindo grande capacidade de moldagem.
• Platina redesenhada para melhor distribuição das tensões de fechamento, operação mais leve e rápida e maior vida útil.
• Configuração de molde mais rápida através do sistema de ejetor redesenhado com padrão SPI e amplo espaço para hastes de ejetor.
• Flexibilidade de produção com maior espaço entre colunas e cursos maximizados para acomodar diversos moldes.

Vantagens principais (detalhadas)

• Baixo consumo de energia: o sistema Innovance Servo Drive reduz o consumo e oferece operação com ruído muito baixo.
• Flexibilidade de produção: maior folga entre colunas e cursos maximizados para moldes variados.
• Platina redesenhada: melhor distribuição das tensões de fechamento, operação mais leve/rápida e maior durabilidade.
• Configuração de molde mais rápida: arranjo de ejetores conforme padrão SPI e espaço generoso para hastes de ejetor.
• Melhor desempenho: unidade de injeção baseada em guias de rolamento para operação uniforme dos cilindros de injeção.
• Tempos de ciclo mais rápidos: injeção de alta pressão e recuperação rápida de velocidade reduzem o tempo de ciclo.
• Ergonomia: portas de segurança e coberturas bem projetadas maximizam o espaço para operação e manutenção.
• Baixa manutenção: produção repetível e confiável com baixos requisitos de manutenção.

Especificações e componentes europeus

• Padrão de furos EUROMAP e padrão de ejetor (pode diferir devido ao design da platina). Ranhura em T ou outros padrões sob consulta.
• Componentes europeus: válvulas hidráulicas Bosch Rexroth ou Vickers; bomba hidráulica Eckerle; transdutores lineares Gefran ou Novotechnik; componentes elétricos Siemens, Schneider, Telemechanique, PILZ.

Controles

• Controlador B&R (PPC2200): solução de automação integrada para aplicações de alta velocidade e gestão de células de produção completas.
• Tela multi-touch 15,6" de fácil utilização para visualização clara do processo.
• Sistema de controle inteligente: I/O baseadas em CAN-bus para resposta rápida e fiabilidade; I/O isoladas e expansíveis para opções/automação especiais.
• Dados: salvamento ilimitado de dados de molde via pen drive; relatórios avançados para produção, configurações, alarmes e logs; pronto para rede para conectividade cloud / IoT.

Injeção

• Faixa de pressão de injeção: de 21000 PSI até 36000 PSI fornecida por cilindros de injeção de alta pressão cruzados-paralelos.
• Tamanho de disparo: aproximadamente 4 oz até 109 oz (varia conforme rosca / modelo).
• Pontos de alimentação da unidade de injeção permitem relações L/D entre 17 e 25.
• Unidade de injeção com guias lineares por rolamento para distribuir uniformemente as tensões de injeção, melhorando repetibilidade e fiabilidade.
• Motor hidráulico de alta torque e alta velocidade e controlo proporcional de contrapressão para recuperação uniforme.

Tabela de travamento
Modelo da máquina | Força de travamento (Máx) (t) | Curso de abertura (mm) | Abertura máx (mm) | Placa do molde (AxA) (mm) | Espaço entre colunas (AxA) (mm) | Espessura máx. do molde (mm) | Espessura mín. do molde (mm) | Diâmetro do anel central (mm) | Curso do ejetor (mm) | Força do ejetor (t)
Unidade | t | mm | mm | mm | mm | mm | mm | mm | mm | t
JM800-MK6 | 800 | 1050 | 2050 | 1440×1440 | 1020×1020 | 1000 | 400 | 250 | 280 | 18.2
JM1000-MK6 | 1000 | 1230 | 2390 | 1630×1630 | 1160×1160 | 1160 | 450 | 250 | 320 | 21.5
JM1200-MK6 | 1200 | 1310 | 2560 | 1770×1770 | 1250×1250 | 1250 | 500 | 250 | 320 | 21.5
JM1400-MK6 | 1400 | 1500 | 2900 | 2030×1930 | 1450×1350 | 1400 | 650 | 250 | 400 | 35.2
JM1650-MK6 | 1650 | 1600 | 3100 | 2190×2070 | 1550×1430 | 1500 | 700 | 250 | 400 | 35.2

Unidade de injeção — Parafuso / Curso / Volume varrido / Peso de injeção (PS)
Modelo máquina | Diâmetro do parafuso (mm) (exemplos) | Relações L/D (exemplos) | Curso do parafuso (mm) | Volume varrido (cm3) (exemplos) | Peso de injeção (PS) (g) (exemplos)
Unidade | mm | L/D | mm | cm3 | g
JM800-SVP/2 | 90 / 98 / 100 | 24.0 / 22.0 / 19.6 | 500 | 3179 / 3770 / 4749 | 2893 / 3430 / 4322
JM1000-SVP/2 | 98 / 110 / 120 | 24.7 / 22.0 / 20.2 | 550 | 4146 / 5224 / 6217 | 3773 / 4754 / 5658
JM1200-SVP/2 | 110 / 120 / 130 | 24.0 / 22.0 / 20.3 | 600 | 5699 / 6782 / 7960 | 5186 / 6172 / 7244
JM1400-SVP/2 | 120 / 130 / 140 | 23.8 / 22.0 / 20.4 | 650 | 7347 / 8623 / 10001 | 6686 / 7847 / 9101
JM1600-SVP/2 | 130 / 140 / 150 | 23.7 / 22.0 / 20.5 | 700 | 9286 / 10770 / 12364 | 8450 / 9801 / 11251

Unidade de injeção — Pressão / Vazão / Velocidade / Bico
Modelo máquina | Pressão de injeção (Máx.) (kgf/cm2) (exemplos) | Vazão de injeção (cm3/s) (exemplos) | Velocidade de rotação do parafuso (rpm) (Máx) | Força de contato do bico (t) (Máx) | Curso do bico (mm)
JM800-SVP/2 | 2170 / 1840 / 1460 | 607 / 720 / 907 | 130 rpm | 16.7 t | 560 mm
JM1000-SVP/2 | 2320 / 1840 / 1550 | 700 / 885 / 1053 | 110 rpm | 16.7 t | 595 mm
JM1200-SVP/2 | 2190 / 1840 / 1570 | 875 / 1045 / 1226 | 110 rpm | 16.7 t | 700 mm
JM1400-SVP/2 | 2110 / 1800 / 1550 | 1035 / 1215 / 1409 | 100 rpm | 16.7 t | 720 mm
JM1600-SVP/2 | 2090 / 1800 / 1570 | 1195 / 1390 / 1596 | 95 rpm | 16.7 t | 800 mm

Observações
As especificações estão sujeitas a alterações sem aviso prévio.
