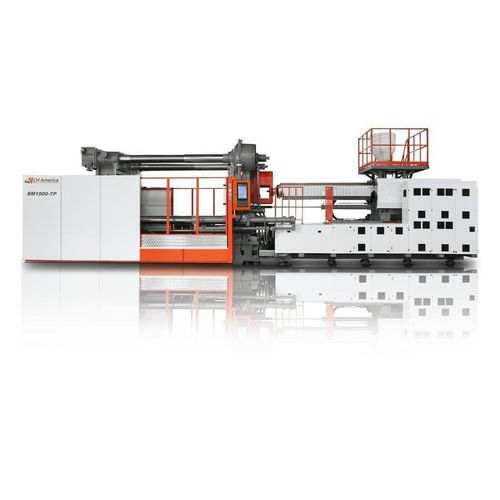

Máquina injetora horizontal SM series

hidráulicaelétricapara PVC

Visão geral
A série SuperMaster Two‑Platen (SM‑TP) é uma família de máquinas de injecção de duas platinas com servoacionamento, lançada em 2008 e continuamente melhorada para alta precisão, estabilidade e velocidade. As forças de fecho variam de 700 a 6500 toneladas, cobrindo aplicações industriais de grande porte.

Desempenho comprovado
Centos de prensas SM‑TP (SM700–SM6500) operam globalmente nos setores automóvel, embalagens, eletrodomésticos e plásticos técnicos, entregando produção estável e protecção do molde confiável.

Vantagens principais

• Alta velocidade de fecho: abertura/fecho até 750 mm/s para reduzir tempos de ciclo.
• Servo eficiente em energia: motores Innovance reduzem o consumo até 80% mantendo precisão e baixo ruído.
• Configuração mix & match: 14 tamanhos de platinas compatíveis com 29 unidades de injecção para layouts personalizados.
• Configuração rápida: ajuste da altura do molde e setup em cerca de 20 segundos.
• Injecção de alta pressão: cilindros de alta pressão duplo‑paralelo para pressões até ~28 000 PSI.
• Opções: ejetor em voo, accionamento de parafuso eléctrico, injecção sequencial, ampla integração hot runner.

Componentes e normas europeias

• Padrões de furos e ejetor conforme EUROMAP (T‑slot ou padrões personalizados sob pedido).
• Componentes padrão: válvulas Bosch Rexroth / Vickers, bombas Eckerle, transdutores Gefran / Novotechnik, eléctricos Siemens / Schneider.

Controlo

• Pacote Beckhoff: solução PLC personalizada e robusta.
• HMI multi‑touch 15": interface amigável para produção e definição de parâmetros.
• CAN‑Bus I/O e OPC‑UA: I/O de resposta rápida, canais isolados e expansíveis, registo de dados pronto para integração IoT/Cloud.

Unidade de injecção

• Intervalo de pressão de injecção: aprox. 18 000–28 000 PSI através de cilindros duplo‑paralelo de alta pressão.
• Cobertura de tamanhos de shot: desde pequenos até muito grandes (várias unidades disponíveis).
• Unidade de injecção giratória para fácil manutenção do cilindro e parafuso.
• Unidades com guias lineares para distribuir esforços e melhorar repetibilidade.
• Acionamento do parafuso: motor hidráulico de alto binário ou opção eléctrica; controlo fino da contrapressão por válvulas proporcionais/LDVT.

Modelos & dimensões chave (excerto)

• SM700 — 700 t, platina até 1 500 x 1 500 mm, folga máxima 2 300 mm.
• SM1250 — 1 250 t, platina aprox. 1 950 x 1 900 mm, folga máxima 2 800 mm.
• SM3000 — 3 000 t, platina aprox. 2 800 x 2 760 mm, folga máxima 3 900 mm.
• SM6500 — 6 500 t, platina aprox. 3 800 x 3 630 mm, folga máxima 5 200 mm, força de ejetor até 80 t.

Exemplos de unidades de injecção (excerto)

• J1 — volume varrido 2 164 cm3, rosca Ø 83 mm, L/D 22.
• J2 — volume varrido 2 545 cm3, rosca Ø 90 mm, L/D 20,3.
• Q2 — volume varrido 7 964 cm3, rosca Ø 130 mm, L/D 20,3 (unidades maiores até 116+ cm3 disponíveis).

Especificações técnicas

• Série: SuperMaster Two‑Platen (SM‑TP)
• Intervalo de fecho: 700–6500 t
• Velocidade de fecho/abertura: até 750 mm/s
• Poupança energética servo: até 80% com drives Innovance
• Pressão de injecção: aprox. 18 000–28 000 PSI
• Tamanhos de platina: de 1 500 x 1 500 mm a 3 800 x 3 630 mm
• Folga máxima: até 5 200 mm (SM6500)
• Controlo: Beckhoff PLC, HMI 15", CAN‑Bus I/O, opções OPC‑UA
• Opções: configurações mix & match, hot runner (até 60 zonas EUROMAP14), válvulas sequenciais, accionamento de parafuso eléctrico, funcionalidades PET/PVC

Notas
Os padrões de furos e ejetor seguem EUROMAP, mas podem variar consoante o desenho da platina. Especificações indicativas e sujeitas a alterações; consulte a ficha técnica completa para tabelas detalhadas de modelos e unidades de injecção.
