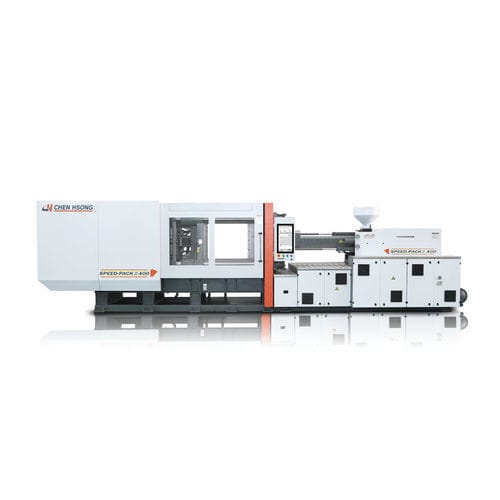

Máquina injetora horizontal SPEED series

hidráulicapara PETpara PS

Visão geral
A série Speed & Speed Pack II utiliza Precision HydraulicsTM (desenvolvido no Japão) junto com software avançado de controlo e simulação para minimizar perdas de pressão e optimizar o circuito hidráulico para moldagem por injecção em alta velocidade.

Injecção de precisão
Transdutores lineares de alta precisão equipam os eixos de fecho, injecção e ejeção para proteção da matriz a baixa pressão. Cilindros hidráulicos duplos equilibrados e guias lineares reduzem o atrito e asseguram um controlo de injecção estável e preciso.

Fecho
Intervalo de força de fecho disponível: série SPEED 128–468 t; série SPEED-PACK 260–470 t.

Destaques da série Speed Pack

• Alta precisão: transdutores lineares para fecho; cilindros duplos equilibrados e guias lineares para baixa fricção e repetibilidade.
• Servomotores de alta eficiência: reduzem o consumo de energia (até 80%) mantendo precisão e operação de baixo ruído.
• Buchas de grafite sem óleo: auto-lubrificantes que eliminam a necessidade de óleo — menor contaminação e manutenção.
• Unidade de injecção optimizada: unidades standard optimizadas para aplicações de alta velocidade com maior velocidade e pressão de injecção.

Especificações europeias

• Compatibilidade EUROMAP: padrão de furos e padrão de ejetor conforme Euromap, quando aplicável (os padrões podem variar conforme o design da platina).
• Componentes europeus standard: válvulas hidráulicas (Bosch Rexroth ou Vickers), bomba hidráulica (Eckerle), transdutores lineares (Gefran ou Novotechnik), componentes eléctricos (Siemens, Schneider, Telemecanique, PILZ).

Controlo & controlador

• Controlador B&R em malha fechada para aplicações de alta velocidade e gestão de células de produção.
• HMI multi-touch de 15.6" para visualização clara do processo.
• I/O baseado em CAN-Bus para resposta rápida; I/O isolada e expansível para opções especiais e automações.
• Gravação de dados e relatórios: armazenamento ilimitado de dados de molde via pen drive; registos avançados de produção, definições e alarmes.
• Pronto para Industry 4.0: compatibilidade com serviços em nuvem e interface OPC-UA disponível.

Tabelas representativas — Fecho (série SPEED)
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED 128 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125
SPEED 168 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125
SPEED 208 | 208 | 510 | 1.060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160
SPEED 258 | 258 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED 328 | 328 | 660 | 1.340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160
SPEED 398 | 398 | 720 | 1.450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160
SPEED 468 | 468 | 820 | 1.670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200

Tabelas representativas — Fecho (série SPEED-PACK)
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED-PACK 260 | 260 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED-PACK 330 | 330 | 660 | 1.340 | 670 x 670 | 680 | 225 | 130 | 11,1 | 160
SPEED-PACK 400 | 400 | 720 | 1.450 | 720 x 720 | 730 | 250 | 165 | 11,1 | 160
SPEED-PACK 470 | 470 | 820 | 1.670 | 830 x 830 | 850 | 300 | 170 | 16,6 | 170

Tabelas representativas — Unidade de injecção (série SPEED)
Machine Model | Swept Volume (cm3) | Swept Volume (cm3) second col | Injection Weight (PS, g) | Injection Weight (PS, g) second col | Screw Diameter (mm) | Screw Diameter (mm) second col | Screw L/D Ratio | Injection Pressure (Max, kgf/cm2) | Injection Rate (PS, g/s) | Screw Rotation Speed (Max, rpm) | Screw Stroke (mm) | Nozzle contact force (t) | Nozzle Stroke (mm)
Unit | 136 / 183 | 124 / 167 | 31 | 36 | L/D 24,4 / 21,0 | 2.548 / 1.890 | 226 / 305 | 300 rpm | 180 mm | 4,2 t | 275 mm
SPEED 128 | 136 / 183 | 124 / 167 | 31 / 36 | 24,4 | 21,0 | 2.548 | 1.890 | 226 | 305 | 300 | 180 | 4,2 | 275
SPEED 168 | 209 / 271 | 190 / 246 | 36 / 41 | 23,9 | 21,0 | 2.451 | 1.890 | 305 | 396 | 300 | 205 | 4,2 | 290
SPEED 208 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.118 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 258 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.119 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 328 | 432 / 552 | 552 / 393 | 46 / 52 | 23,7 | 21,0 | 2.419 | 1.893 | 499 | 637 | 300 | 260 | 6,2 | 380
SPEED 398 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440
SPEED 468 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440

Tabelas representativas — Unidade de injecção (série SPEED-PACK)
Valores seleccionados: as tabelas de injecção SPEED-PACK seguem os valores da série SPEED com variações específicas por modelo em volume varrido, diâmetro do parafuso, rácio L/D, velocidade/caudal de injecção e curso conforme indicado acima.

Notas
Especificações sujeitas a alteração sem aviso prévio.

Especificações técnicas

• Tecnologia: Precision HydraulicsTM (desenvolvido no Japão).
• Intervalo de fecho: SPEED 128–468 t; SPEED-PACK 260–470 t.
• Unidade de injecção: volumes varridos, pesos, diâmetros de parafuso, rácio L/D, pressões e caudais dependentes do modelo (ver tabelas).
• Transmissão/eficiência: servomotores de alta eficiência (redução de energia até 80%).
• Buchas: buchas autolubrificantes de grafite sem óleo.
• Controlo: controlador B&R em loop fechado; HMI 15.6" multi-touch; I/O CAN-Bus; OPC-UA / pronto para Industry 4.0.
• Componentes europeus: válvulas Bosch Rexroth ou Vickers; bomba Eckerle; transdutores Gefran ou Novotechnik; componentes eléctricos Siemens/Schneider/Telemecanique/PILZ.
• Opções: interfaces Euromap, altura de molde estendida, barras de segurança, portas elétricas, barreiras IR, lubrificação automática/manual, extrações adicionais/sopros de ar, controlo valve gate, conectividade Industry 4.0, bypass/filtro hidráulico, pré-aquecimento de óleo e outras opções configuráveis.
