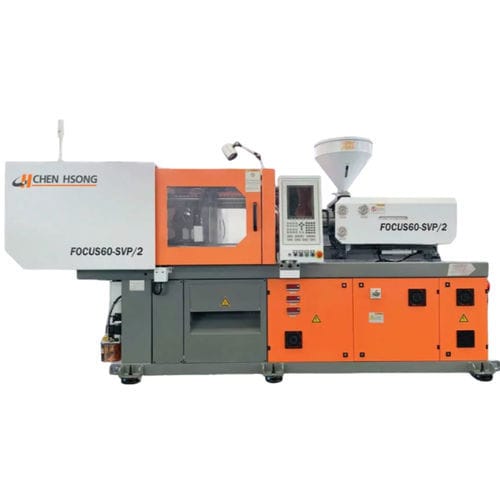

Máquina injetora horizontal FOCUS SVP/2 series

hidráulica

Visão geral
A FOCUS SVP/2 Series é uma família de máquinas de injeção projetada como solução de poupança de energia para moldagem industrial. A série integra um servomotor com velocidade controlada que aciona uma bomba de engrenagens interna fixa, com medição de pressão do sistema em tempo real, proporcionando menor consumo de energia, alta precisão, baixo ruído e baixa inércia.

Sistema servo Inovance
O sistema servo Inovance foi concebido especificamente para máquinas de injeção. Oferece alto desempenho, precisão, baixo ruído e manutenção simplificada. Máquinas equipadas com este servo podem atingir até 80% de poupança de energia.

Poupança de energia
O sistema SVP/2 utiliza um servomotor com velocidade controlada para acionar uma bomba de engrenagens interna fixa. Um sensor mede a pressão do sistema em tempo real e fornece apenas o caudal necessário conforme a demanda, eliminando consumo desnecessário de energia. O resultado é menor consumo, melhor precisão de controlo, redução de ruído e baixa inércia dinâmica.

Abertura/fecho

• Força de fecho: de 20 a 60 toneladas (modelos: 20, 35, 60)

Especificações europeias

• Norma EUROMAP: padrão de furos e padrão de ejetor conforme Euromap.
• Padrões de platina em T-slot ou outros disponíveis sob pedido.

Nota
O padrão de furos/padrão do ejetor pode diferir do padrão devido ao projeto da platina.

Componentes europeus

• Válvulas hidráulicas: Bosch Rexroth ou Vickers
• Bomba hidráulica: Eckerle
• Transdutores lineares: Gefran ou Novotechnik
• Componentes elétricos: Siemens, Schneider, Telemecanique, PILZ

Abertura/fecho - Tabela
Machine Model | Clamping Force (Max) [t] | Opening Stroke [mm] | Maximum Daylight [mm] | Mould Platen (HxV) [mm] | Space Between Tiebars (HxV) [mm] | Max. Mould Thickness [mm] | Min. Mould Thickness [mm] | Ejector Stroke [mm] | Ejector Force [t]
Unit | t | mm | mm | mm | mm | mm | mm | mm | t
FOCUS 20-H-SVP/2 | 20 | 250 | 400 | 370 x 340 | 250 x 220 | 400 | 150 | 60 | 1.7
FOCUS 35-SVP/2 | 35 | 230 | 530 | 450 x 430 | 280 x 260 | 300 | 80 | 60 | 2.7
FOCUS 60-SVP/2 | 60 | 270 | 600 | 450 x 450 | 310 x 310 | 330 | 100 | 75 | 2.8

As especificações estão sujeitas a alterações sem aviso prévio.

Unidade de injeção - Tabela (Volume varrido / Peso de injeção / Diâmetro do parafuso / L/D)
Model ID | Swept Volume [cm3] | Injection Weight (PS) [g] | Screw Diameter [mm] | Screw L/D
Unit | cm3 | g | mm | L/D
FOCUS 20-H-SVP/2 | 20 / 25 / 30 | 18 / 22 / 27 | 18 / 20 / 22 | 21 / 19 / 17.5
FOCUS 35-SVP/2 | 43 / 56 / 70 | 39 / 51 / 64 | 22 / 25 / 28 | 23 / 20 / 18
FOCUS 60-SVP/2 | 63 / 80 / 98 | 58 / 72 / 89 | 25 / 28 / 31 | 22 / 20 / 18

Unidade de injeção - Tabela (Pressão de injeção / Capacidade de plastificação / Velocidade do parafuso / Curso do parafuso)
Model ID | Injection Pressure (Max) [kgf/cm2] | Plasticizing Capacity (PS) [g/s] | Screw Rotation Speed (Max) [rpm] | Screw Stroke [mm]
Unit | kgf/cm2 | g/s | rpm | mm
FOCUS 20-H-SVP/2 | 2139 / 1732 / 1426 | 2 / 3 / 4.2 | 290 | 80
FOCUS 35-SVP/2 | 2233 / 1732 / 1377 | 3.2 / 4.6 / 6.5 | 230 | 115
FOCUS 60-SVP/2 | 2070 / 1652 / 1346 | 6 / 8.4 / 11.3 | 240 | 130

As especificações estão sujeitas a alterações sem aviso prévio.

Controlo

• Controlador B&R: solução de automação integrada para aplicações de alta velocidade e gestão de células de produção completas.
• Ecrã tátil fácil de usar: HMI multi-touch 10.4" para visualização clara do processo e operação.
• Sistema de controlo inteligente: I/O baseadas em CAN-Bus para resposta rápida e fiabilidade.
• Flexibilidade: I/O isoladas e expansíveis para opções e automatizações especiais.
• Gravação de dados: armazenamento ilimitado de dados de molde via pen USB.
• Relatórios avançados: produção, parâmetros, registos de alarmes e logs operacionais.
• Pronto para rede: preparado para serviços cloud e integração IoT.

Opções & Outros (selecionados)

• Corepullers adicionais (até 6)
• Movimento paralelo de núcleos
• Movimento paralelo de ejetores
• Compatibilidade Euromap 70 e 70.1
• Maior altura máxima do molde
• Lubrificação automática no ajuste da altura do molde
• Parafuso e cano bimetálico; características de parafuso PET/PVC; bico de fecho; isolamento do cano; plastificação paralela
• Sistema hotrunner integrado até 16 zonas (Euromap 14 padrão)
• Preparação Industry 4.0 e OPC-UA

Especificações técnicas

• Nome da série: FOCUS SVP/2 Series
• Intervalo de força de fecho: 20 t a 60 t (modelos: 20, 35, 60)
• Intervalo de curso de abertura: 230 mm – 270 mm (por modelo)
• Intervalo de luz máxima: 400 mm – 600 mm (por modelo)
• Tamanhos da platina (HxV): 370 x 340 mm até 450 x 450 mm
• Espaço entre barras (HxV): 250 x 220 mm até 310 x 310 mm
• Exemplos curso/força do ejetor: 60 mm / 1.7 t (20); 60 mm / 2.7 t (35); 75 mm / 2.8 t (60)
• Volumes varridos exemplos: 20–30 cm³ (20), 43–70 cm³ (35), 63–98 cm³ (60)
• Diâmetros de parafuso (exemplos): 18–22 mm (20), 22–28 mm (35), 25–31 mm (60)
• Relações L/D típicas: 17.5–23 conforme configuração
• Velocidade máxima do parafuso: até 290 rpm (20), 230 rpm (35), 240 rpm (60)
• Sistema de controlo: Controlador B&R com I/O CAN-Bus; HMI multi-touch 10.4"
• Poupança de energia: até 80% de redução energética declarada com o servosistema Inovance
