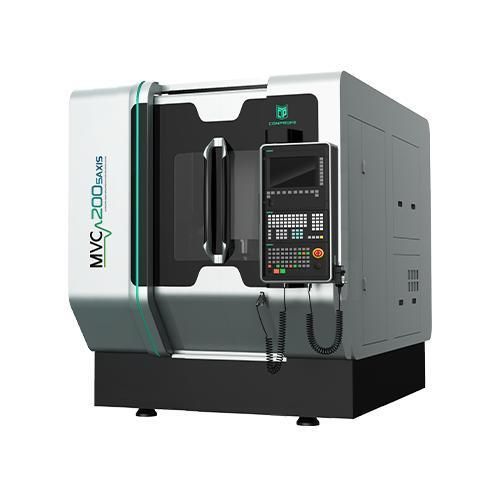

Centro de usinagem CNC de 5 eixos MVC200

verticalpara vidropara cerâmica

Visão geral do produto

• Estrutura em pórtico que combina elevada estabilidade com componentes móveis leves para melhorar a precisão e o desempenho dinâmico
• Projeto termicamente simétrico desenvolvido por análise de elementos finitos (FEM) para minimizar deformações térmicas e manter a precisão a longo prazo
• Construção em ferro fundido com excelente amortecimento de vibrações para desempenho de corte dinâmico estável
• Base otimizada por FEM para alcançar rigidez máxima
• Motor do eixo Z refrigerado; motores dos eixos A e C refrigerados para comportamento térmico consistente

Destaques do produto

• Motores DDR A/C de alta velocidade e alta precisão
• Precisão de posicionamento A/C: 8''; repetibilidade: 4''
• Projeto de travamento/destravamento A/C de alta rigidez e confiável
• Três motores de acionamento direto para modelos 650 ou superiores
• Encoders lineares importados de alta precisão para feedback dos eixos A/C
• Espaço generoso na mesa rotativa para diversas configurações de usinagem
• Várias configurações de magazine de ferramentas; magazines do tipo corrente opcionais (24/40/64/120 ferramentas)
• Alta capacidade de carga de ferramentas e compatibilidade com ferramentas de corte comuns
• Opção de usinagem ultrassônica: vibração ultrassônica de alta frequência (15–70 kHz) aplicada à ponta da ferramenta para reduzir microfissuras, diminuir forças de corte, aumentar eficiência, prolongar vida útil da ferramenta e melhorar o acabamento superficial

Casos de aplicação
Indicado para usinagem de alta precisão e alta eficiência de materiais duros e frágeis (cerâmica, vidro, quartzo), superligas (ligas de titânio) e outras peças difíceis de usinar que exigem melhor qualidade de superfície e menor desgaste de ferramenta

Parâmetros técnicos (tabela)
Item: MVC200-5AXIS
Curso X/Y/Z: 280*280*280 mm
Dimensão da mesa: Φ200 mm
Carga máxima da mesa: 50 kg
Fuso ultrassônico: Padrão
Diâmetro do fuso: Φ100 mm
Velocidade máx. do fuso (curto prazo): 36.000 rpm
Velocidade máx. do fuso (longo prazo): 28.000 rpm
Potência do motor: 6 kW
Velocidade rápida X/Y/Z: 36/36/36 m/min
Velocidade rápida A/C: 100/400 rpm
Precisão de posicionamento X/Y/Z: 0,007 mm
Repetibilidade X/Y/Z: 0,004 mm
Precisão posicionamento A/C: 8 ''
Repetibilidade A/C: 4 ''
Tipo de magazine de ferramentas: Tipo corrente
Capacidade de ferramentas: 40 (n.º de ferramentas)
Peso total (incl. acessórios): 4.000 kg
Tamanho da máquina (CxLxA): 1.732 x 3.147 x 2.195 mm
Controlador CNC: SIEMENS One (HEIDENHAIN opcional)

Especificações técnicas

• Modelo: MVC200-5AXIS
• Curso X/Y/Z: 280*280*280 mm
• Dimensão da mesa: Φ200 mm
• Carga máxima da mesa: 50 kg
• Diâmetro do fuso: Φ100 mm
• Velocidade máx. do fuso: 36.000 rpm (curto); 28.000 rpm (contínuo)
• Potência do motor: 6 kW
• Velocidade rápida X/Y/Z: 36 m/min; Velocidade rápida A/C: 100/400 rpm
• Precisão de posicionamento X/Y/Z: 0,007 mm; Repetibilidade: 0,004 mm
• Precisão A/C: 8''; Repetibilidade: 4''
• Magazine de ferramentas: tipo corrente; Capacidade: 40 ferramentas
• Peso total (incl. acessórios): 4.000 kg
• Tamanho da máquina: 1.732 x 3.147 x 2.195 mm
• Controlador CNC: SIEMENS One (HEIDENHAIN opcional)
