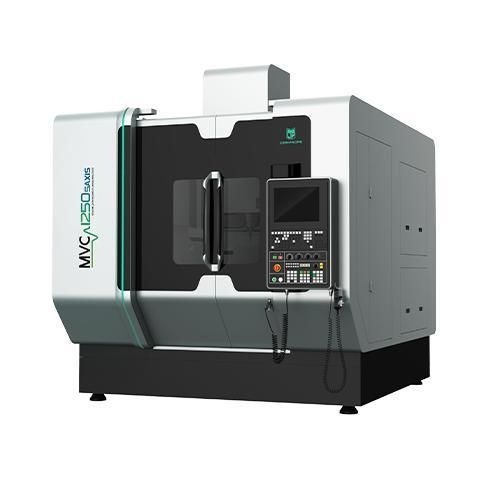

Centro de usinagem CNC de 5 eixos MVC1250
verticalpara vidropara cerâmica

Centro de usinagem CNC de 5 eixos - MVC1250 - Conprofe - vertical / para vidro / para cerâmica
Centro de usinagem CNC de 5 eixos - MVC1250 - Conprofe - vertical / para vidro / para cerâmica
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Material usinado
para liga de titânio, para cerâmica, para vidro, para quartzo
Número de ferramentas
40 ferramentas, 64 ferramentas
Função adicional
de corte
Outras características
de alta velocidade, de alto desempenho, com acionamento direto, de alta precisão, de alta rigidez, por ultrassom
Curso X

1.250 mm
(49,21 in)

Curso Y

1.250 mm
(49,21 in)

Curso Z

1.000 mm
(39,37 in)

Velocidade de rotação

12.000 rpm, 15.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1)

Potência

35 kW
(47,59 hp)

Velocidade de avanço no eixo X

30 m/min

Velocidade de avanço no eixo Y

30 m/min

Velocidade de avanço no eixo Z

30 m/min

Capacidade máx. da mesa

1.200 kg
(2.646 lb)

Precisão de posicionamento

0,008 mm
(0,00031 in)

Repetibilidade

0,005 mm
(0,0002 in)

Peso total

26.000 kg
(57.320,19 lb)

Comprimento total

3.480 mm
(137 in)

Largura total

5.900 mm
(232,3 in)

Altura total

4.250 mm
(167,3 in)

Descrição

Visão geral do produto
  • Estrutura em pórtico que proporciona elevada estabilidade estrutural e componentes móveis leves para melhorar a precisão e a resposta dinâmica
  • Projeto termicamente simétrico validado por FEM para reduzir deformações térmicas e manter precisão a longo prazo
  • Componentes em ferro fundido com bom amortecimento de vibrações para desempenho de corte dinâmico confiável
  • Cama otimizada por FEM para aumentar a rigidez
  • Motores dos eixos Z, A e C refrigerados para estabilidade térmica sob utilização intensiva


Destaques do produto
  • Motores DDR de alta velocidade e alta precisão para eixos A/C
  • Precisão de posicionamento eixos A/C: 15''; repetibilidade: 8''
  • Projeto de travamento/destravamento de alta rigidez para eixos A/C
  • Três motores de acionamento direto disponíveis em configurações selecionadas
  • Codificadores lineares importados de alta precisão para feedback dos eixos A/C
  • Ampla área de usinagem na mesa giratória
  • Várias configurações de magazine de ferramentas; magazine em corrente opcional (24/40/64/120T)
  • Capacidade de ferramentas: 40 ferramentas (configurável)
  • Compatível com ferramentas de corte amplamente utilizadas
  • Vantagens do usinamento ultrassônico (15–70 kHz):
    • Reduz microfissuras em materiais frágeis
    • Reduz forças de corte e melhora a eficiência
    • Prolonga a vida útil da ferramenta
    • Minimiza a formação de rebarbas
    • Melhora o acabamento superficial


Casos de aplicação
Adequado para usinagem de alta precisão e alta eficiência de materiais duros e frágeis (cerâmica, vidro, quartzo), superligas (incluindo ligas de titânio) e outros materiais de difícil usinagem, que requerem usinagem assistida por ultrassom e capacidade 5 eixos

Parâmetros técnicos
  • Modelo: MVC1250-5AXIS
  • Deslocamentos X/Y/Z: 1.250×1.250×1.000 mm
  • Dimensão da mesa: Φ1.200 mm
  • Carga máxima da mesa: 1.200 kg
  • Fuso ultrassônico: Padrão
  • Diâmetro do fuso: Φ210 mm
  • Velocidade máxima do fuso (curto prazo): 15.000 rpm
  • Velocidade máxima do fuso (longo prazo): 12.000 rpm
  • Potência do motor: 35 kW
  • Velocidade rápida X/Y/Z: 30/30/30 m/min
  • Velocidade rápida A/C: 30/60 rpm
  • Precisão de posicionamento X/Y/Z: 0,008 mm
  • Repetibilidade X/Y/Z: 0,005 mm
  • Precisão de posicionamento A/C: 15 ''
  • Repetibilidade A/C: 8 ''
  • Tipo de magazine de ferramentas: tipo corrente (24/40/64/120T opcional)
  • Capacidade de ferramentas: 40 ferramentas
  • Peso total (incl. acessórios): 26.000 kg
  • Tamanho da máquina (C×L×A): 3.480×5.900×4.250 mm
  • Controlador CNC: SIEMENS One (HEIDENHAIN opcional)


Especificações
  • Deslocamentos X/Y/Z: 1.250×1.250×1.000 mm
  • Dimensão da mesa: Φ1.200 mm
  • Carga máxima da mesa: 1.200 kg
  • Fuso ultrassônico: Padrão
  • Diâmetro do fuso: Φ210 mm
  • Velocidades do fuso (curto/longo): 15.000 / 12.000 rpm
  • Potência do motor: 35 kW
  • Velocidade rápida (X/Y/Z): 30/30/30 m/min
  • Velocidade rápida (A/C): 30/60 rpm
  • Precisão de posicionamento (X/Y/Z): 0,008 mm
  • Repetibilidade (X/Y/Z): 0,005 mm
  • Precisão de posicionamento (A/C): 15 ''
  • Repetibilidade (A/C): 8 ''
  • Magazine de ferramentas: tipo corrente (24/40/64/120T opcional)
  • Capacidade de ferramentas: 40
  • Peso total: 26.000 kg
  • Dimensões da máquina: 3.480×5.900×4.250 mm
  • Controlador CNC: SIEMENS One (HEIDENHAIN opcional)
