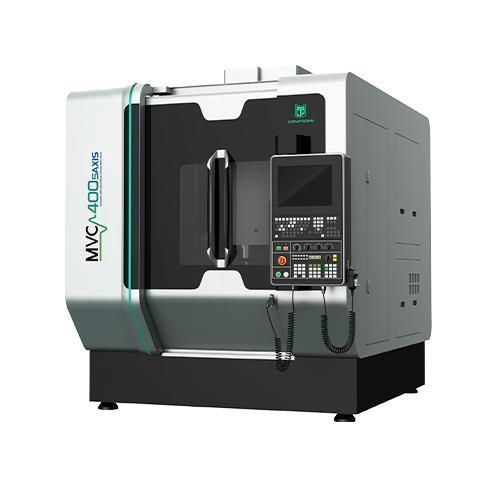

Centro de usinagem CNC de 5 eixos MVC400

verticalpara vidropara cerâmica

Visão geral

• Estrutura em pórtico com elevada estabilidade e componentes móveis leves para melhorar o desempenho dinâmico e a precisão de usinagem
• Projeto termicamente simétrico desenvolvido por análise de elementos finitos (FEM) para minimizar deformações térmicas e manter precisão a longo prazo
• Elementos em ferro fundido para excelente amortecimento de vibrações, desempenho dinâmico de corte e estabilidade
• Banco e estrutura otimizados por FEM para maior rigidez
• Motor do eixo Z refrigerado; motores dos eixos A e C refrigerados

Destaques do produto

• Motores DDR de alta velocidade e alta precisão para os eixos A/C; precisão de posicionamento A/C 8'' e repetibilidade 4''; projeto de travamento/destravamento de alta rigidez; 3 motores de acionamento direto em modelos 650 e superiores
• Encoders lineares de alta precisão importados para divisão de escala A/C e amplo espaço de usinagem na mesa rotativa
• Múltiplas configurações de magazine de ferramentas (tipo corrente: opções 24/40/64/120T); alta capacidade de carga de ferramentas; compatível com vasta gama de ferramentas de corte
• Capacidade de usinagem ultrassônica (15–70 kHz) que: 1) mitiga microfissuras; 2) reduz forças de corte e aumenta a eficiência; 3) prolonga a vida útil das ferramentas; 4) minimiza rebarbas; 5) melhora o acabamento superficial

Casos de aplicação
Indicada para usinagem de alta precisão e alta eficiência de materiais duros e frágeis (cerâmica, vidro, quartzo), superligas (ligas de titânio) e outros materiais de difícil usinagem onde se exige danos subsuperficiais mínimos e elevado acabamento superficial

Parâmetros técnicos
Item : MVC400-5AXIS : Unit
X/Y/Z-Axis Travel : 420*420*380 : mm
Worktable Dimension : Φ400 : mm
Max. Load of Worktable : 200 : kg
Ultrasonic Spindle : Standard : /
Spindle Diameter : Φ155 : mm
Max. Spindle Speed (Short-Duration) : 24,000 : rpm
Max. Spindle Speed (Long-Duration) : 16,000 : rpm
Motor Power : 22 : kW
X/Y/Z-Axis Rapid Speed : 36/36/36 : m/min
A/C-Axis Rapid Speed : 100/150 : rpm
X/Y/Z-Axis Positioning Accuracy : 0.007 : mm
X/Y/Z-Axis Repeatability : 0.004 : mm
A/C-Axis Positioning Accuracy : 8 : ''
A/C-Axis Repeatability : 4 : ''
Tool Magazine Type : Chain Type : /
Tool Holding Capacity : 40 : No. of Tools
Total Weight (incl. Accessories) : 7,000 : kg
Machine Size (LxWxH) : 2,000x3,310x2,420 : mm
CNC Controller : SIEMENS One (HEIDENHAIN Optional) : /

Especificações

• Modelo: MVC400-5AXIS
• Cursos X/Y/Z: 420×420×380 mm
• Mesa: Φ400 mm
• Capacidade máxima da mesa: 200 kg
• Fuso: Fuso ultrassônico padrão, diâmetro Φ155 mm, rotação máxima 24.000 rpm (curto), 16.000 rpm (contínuo)
• Potência do motor: 22 kW
• Velocidades rápidas: X/Y/Z 36 m/min; A/C 100/150 rpm
• Precisão de posicionamento: X/Y/Z 0,007 mm; A/C 8''
• Repetibilidade: X/Y/Z 0,004 mm; A/C 4''
• Magazine de ferramentas: Tipo corrente, 40 ferramentas (opções: 24/40/64/120T)
• Peso total: 7.000 kg
• Dimensões da máquina: 2.000×3.310×2.420 mm
• Controlador CNC: SIEMENS One (HEIDENHAIN opcional)
