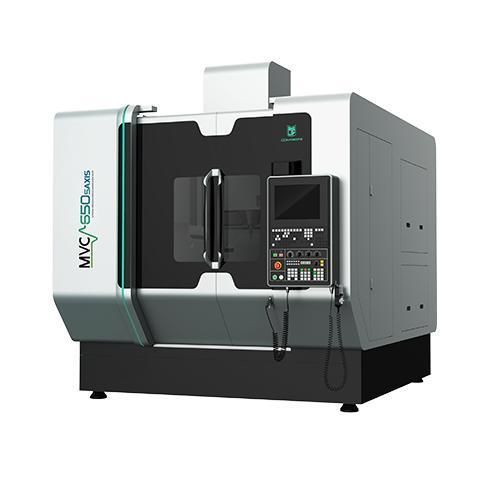

Centro de usinagem CNC de 5 eixos MVC650

verticalpara vidropara cerâmica

Visão geral do produto

• Estrutura em pórtico que proporciona elevada estabilidade estrutural com componentes móveis leves, melhorando o desempenho dinâmico e a precisão de usinagem
• Projeto termicamente simétrico desenvolvido por análise por elementos finitos (FEM) para minimizar deformações térmicas e assegurar precisão a longo prazo
• Construção em ferro fundido com excelente amortecimento de vibrações para desempenho dinâmico de corte e fiabilidade superiores
• Rigidez da base otimizada por projeto iterativo baseado em FEM
• Motores Z, A e C refrigerados para estabilidade térmica em operações prolongadas

Destaques do produto

• Motores DDR de alta velocidade e alta precisão para eixos A/C
• Precisão de posicionamento eixos A/C até 8" e repetibilidade 5"
• Projeto de fixação/liberação A/C de alta rigidez e confiável
• Três motores de acionamento direto para máquinas da classe MVC650 e superiores
• Encoders lineares importados de alta precisão para divisão de escala A/C
• Amplo espaço de usinagem na mesa rotativa
• Várias configurações de magazine de ferramentas com opções adicionais
• Magazine tipo corrente disponível (opções 24/40/64/120T)
• Alta capacidade de carga de ferramentas e compatibilidade com ferramentas comuns
• Usinagem ultrassônica com vibração de alta frequência 15–70 kHz
• Benefício ultrassônico: reduz microfissuras em materiais frágeis
• Benefício ultrassônico: reduz forças de corte e melhora a eficiência
• Benefício ultrassônico: aumenta vida útil da ferramenta
• Benefício ultrassônico: minimiza rebarbas na peça
• Benefício ultrassônico: melhora o acabamento superficial

Casos de aplicação
Adequado para usinagem de alta precisão e alta eficiência de materiais duros e frágeis (cerâmica, vidro, quartzo), superligas (ligas de titânio) e outros materiais de difícil usinagem.

Parâmetros técnicos (tabela)
Item - MVC650-5AXIS - Unidade
Curso X/Y/Z - 750*800*550 - mm
Dimensão da mesa - Ø650 - mm
Carga máxima da mesa - 800 - kg
Eixo ultrassônico - Standard - /
Diâmetro do fuso - Ø190 - mm
Velocidade máx. do fuso (curto prazo) - 20.000 - rpm
Velocidade máx. do fuso (longo prazo) - 14.000 - rpm
Potência do motor - 35 - kW
Velocidade rápida X/Y/Z - 36/36/30 - m/min
Velocidade rápida A/C - 30/70 - rpm
Precisão de posicionamento X/Y/Z - 0.008 - mm
Repetibilidade X/Y/Z - 0.005 - mm
Precisão de posicionamento A/C - 8 - "
Repetibilidade A/C - 5 - "
Tipo de magazine de ferramentas - Tipo corrente - /
Capacidade de ferramentas - 40 - nº de ferramentas
Peso total (incl. acessórios) - 16.500 - kg
Tamanho da máquina (CxLxA) - 2.940x4.310x3.310 - mm
Controlador CNC - SIEMENS One (HEIDENHAIN opcional) - /

Especificações técnicas

• Curso X/Y/Z: 750*800*550 mm
• Dimensão da mesa: Ø650 mm
• Carga máxima da mesa: 800 kg
• Eixo ultrassônico: Standard
• Diâmetro do fuso: Ø190 mm
• Velocidade máx. do fuso (curto prazo): 20.000 rpm
• Velocidade máx. do fuso (longo prazo): 14.000 rpm
• Potência do motor: 35 kW
• Velocidade rápida X/Y/Z: 36/36/30 m/min
• Velocidade rápida A/C: 30/70 rpm
• Precisão de posicionamento X/Y/Z: 0.008 mm
• Repetibilidade X/Y/Z: 0.005 mm
• Precisão de posicionamento A/C: 8 "
• Repetibilidade A/C: 5 "
• Tipo de magazine de ferramentas: Tipo corrente (opções)
• Capacidade de ferramentas: 40 ferramentas
• Peso total (incl. acessórios): 16.500 kg
• Tamanho da máquina (CxLxA): 2.940 x 4.310 x 3.310 mm
• Controlador CNC: SIEMENS One (HEIDENHAIN opcional)
