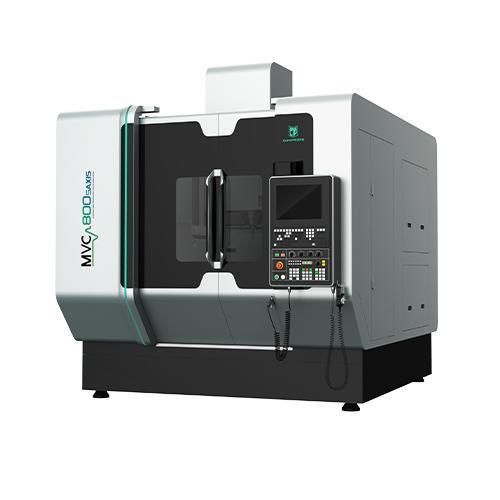

Centro de usinagem CNC de 5 eixos MVC800

verticalpara vidropara cerâmica

Visão geral

• Estrutura em pórtico com estabilidade excecional e componentes móveis leves, garantindo uma maior precisão e um melhor desempenho dinâmico da máquina-ferramenta
• Estrutura termicamente simétrica concebida através da análise de elementos finitos (FEM), minimizando eficazmente os impactos da deformação térmica, ao mesmo tempo que garante a elevada rigidez necessária para uma precisão sustentada a longo prazo
• Utilização de ferro fundido com excelentes propriedades de amortecimento de vibrações, que apresenta um desempenho de corte dinâmico excecional, estabilidade, fiabilidade e forte aplicabilidade
• Melhoria contínua da rigidez da estrutura da base através da FEM para alcançar o design ideal
• Motor do eixo Z refrigerado
• Motor do eixo A e motor do eixo C refrigerados

Destaques do produto

• Motor DDR de alta velocidade e alta precisão para os eixos A/C
• Precisão de posicionamento dos eixos A/C de 6'' e repetibilidade de 4''
• Eixos A/C de alta rigidez e sistema de fixação e desfixação
• 3 motores de acionamento direto para produtos de 650 ou superiores
• Encoders lineares de alta precisão importados para divisão da escala dos eixos A/C
• Amplo espaço para usinagem na mesa rotativa
• Várias configurações de magazine de ferramentas com opções adicionais
• Magazine de ferramentas do tipo corrente (24/40/64/120T opcional)
• Elevada capacidade de carga das ferramentas de corte
• Ferramentas de corte amplamente utilizadas
• Vantagens exclusivas da usinagem ultrassônica - Vibração ultrassónica de alta frequência aplicada na ponta da ferramenta (15-70 kHz): 1. Mitiga microfissuras; 2. Reduz a força de corte e melhora a eficiência da usinagem; 3. Aumenta a vida útil da ferramenta; 4. Minimiza a formação de rebarbas na peça; 5. Melhora a qualidade da superfície

Casos de aplicação Adequado para a maquinação de alta precisão e alta eficiência de materiais duros e frágeis (cerâmica, vidro, quartzo, etc.), superligas (liga de titânio, etc.) e outros materiais difíceis de cortar Parâmetros técnicos Item | MVC800-5AXIS | Unidade Curso dos eixos X/Y/Z | 800*1000*550 | mm Dimensão da mesa de trabalho | Φ800 | mm Carga máxima da mesa de trabalho | 900 | kg Fuso ultrassónico | Padrão | / Diâmetro do fuso | Φ190 | mm Velocidade máxima do fuso (curta duração) | 20 000 | rpm Velocidade máxima do fuso (longa duração) | 14 000 | rpm Potência do motor | 35 | kW Velocidade rápida dos eixos X/Y/Z | 36/36/30 | m/min Velocidade rápida dos eixos A/C | 30/70 | rpm Precisão de posicionamento dos eixos X/Y/Z | 0,008 | mm Repetibilidade dos eixos X/Y/Z | 0,005 | mm Precisão de posicionamento dos eixos A/C | 8 | '' Repetibilidade dos eixos A/C | 5 | '' Tipo de magazine de ferramentas | Tipo de corrente | / Capacidade de armazenamento de ferramentas | 40 | Número de ferramentas Peso total (incl. acessórios) | 17 000 | kg Dimensões da máquina (CxLxA) | 2940x4310x3310 | mm Controlador CNC | SIEMENS One (HEIDENHAIN opcional) | / Características / especificações técnicas

• Curso dos eixos X/Y/Z: 800*1000*550 mm
• Dimensão da mesa de trabalho: Φ800 mm
• Carga máx. Carga da mesa de trabalho: 900 kg
• Fuso ultrassónico: de série
• Diâmetro do fuso: Φ190 mm
• Velocidade máxima do fuso (curta duração): 20 000 rpm
• Velocidade máxima Velocidade do fuso (longa duração): 14 000 rpm
• Potência do motor: 35 kW
• Velocidade rápida dos eixos X/Y/Z: 36/36/30 m/min
• Velocidade rápida dos eixos A/C: 30/70 rpm
• Precisão de posicionamento dos eixos X/Y/Z: 0,008 mm
• Repetibilidade dos eixos X/Y/Z: 0,005 mm
• Precisão de posicionamento dos eixos A/C: 8''
• Repetibilidade dos eixos A/C: 5''
• Tipo de magazine de ferramentas: Tipo de corrente (opções: 24/40/64/120T)
• Capacidade de armazenamento de ferramentas: 40 ferramentas
• Peso total (incl. acessórios): 17 000 kg
• Dimensões da máquina (CxLxA): 2940 x 4310 x 3310 mm
• Controlador CNC: SIEMENS One (HEIDENHAIN opcional)
