Centro de usinagem CNC de 5 eixos MVC500
verticalpara vidropara cerâmica

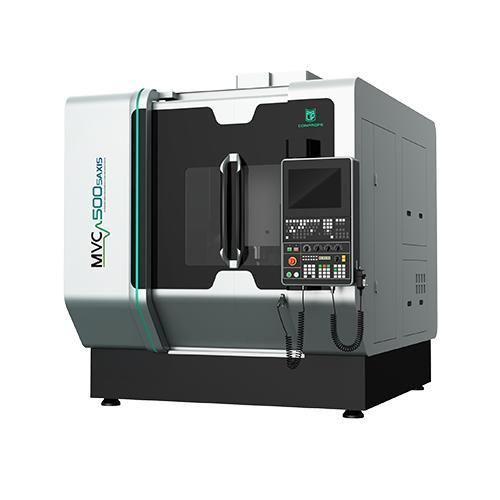

Centro de usinagem CNC de 5 eixos - MVC500 - Conprofe - vertical / para vidro / para cerâmica
Centro de usinagem CNC de 5 eixos - MVC500 - Conprofe - vertical / para vidro / para cerâmica
Centro de usinagem CNC de 5 eixos - MVC500 - Conprofe - vertical / para vidro / para cerâmica - imagem - 2
Centro de usinagem CNC de 5 eixos - MVC500 - Conprofe - vertical / para vidro / para cerâmica - imagem - 3
Centro de usinagem CNC de 5 eixos - MVC500 - Conprofe - vertical / para vidro / para cerâmica - imagem - 4
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Material usinado
para liga de alumínio, para cerâmica, para vidro, para quartzo
Estrutura
tipo pórtico
Número de ferramentas
40 ferramentas
Função adicional
de corte
Outras características
de alta velocidade, de alto desempenho, com acionamento direto, de alta precisão, de alta rigidez
Curso X

500 mm
(19,69 in)

Curso Y

550 mm
(21,65 in)

Curso Z

500 mm
(19,69 in)

Velocidade de rotação

14.000 rpm, 20.000 rpm
(87.965 rad.min-1, 125.664 rad.min-1)

Potência

35 kW
(47,59 hp)

Velocidade de avanço no eixo X

36 m/min

Velocidade de avanço no eixo Y

36 m/min

Velocidade de avanço no eixo Z

30 m/min

Capacidade máx. da mesa

300 kg
(661 lb)

Precisão de posicionamento

0,007 mm
(0,00028 in)

Repetibilidade

0,004 mm
(0,00016 in)

Peso total

10.000 kg
(22.046,23 lb)

Comprimento total

2.240 mm
(88,2 in)

Largura total

3.780 mm
(148,8 in)

Altura total

2.855 mm
(112,4 in)

Descrição

Visão geral do produto
  • Estrutura em pórtico com estabilidade excecional e componentes móveis de baixo peso, garantindo maior precisão e melhor desempenho dinâmico da máquina-ferramenta
  • Estrutura termicamente simétrica projetada por análise de elementos finitos (FEM), minimizando efetivamente deformações térmicas e assegurando a rigidez necessária para precisão sustentada a longo prazo
  • Construção em ferro fundido com excelentes propriedades de amortecimento de vibração, oferecendo desempenho dinâmico de usinagem destacado, estabilidade, fiabilidade e ampla aplicabilidade
  • Reforço contínuo da rigidez da cama através de FEM para obter o design ideal
  • Motor do eixo Z refrigerado
  • Motores dos eixos A e C refrigerados


Destaques do produto
  • Motor DDR de alta velocidade e alta precisão para eixos A/C
  • Precisão de posicionamento dos eixos A/C de 6'' e repetibilidade de 4''
  • Projeto de fixação/desfixação dos eixos A/C de alta rigidez e fiável
  • 3 motores de acionamento direto para produtos 650 ou superiores
  • Encoders lineares importados de alta precisão para divisão de escala dos eixos A/C
  • Amplo espaço de usinagem na mesa rotativa
  • Várias configurações de magazine de ferramentas com opções adicionais
  • Magazine de corrente para ferramentas (24/40/64/120T opcional)
  • Alta carga para ferramentas de corte
  • Compatível com uma ampla gama de ferramentas de corte
  • Vantagens da usinagem ultrassónica - Vibração ultrassónica de alta frequência aplicada à ponta da ferramenta (15-70 kHz): mitiga microfissuras; reduz a força de corte e melhora a eficiência de usinagem; aumenta a vida útil da ferramenta; minimiza rebarbas; melhora a qualidade da superfície


Casos de aplicação
Adequado para usinagem de alta precisão e alta eficiência de materiais duros e frágeis (cerâmica, vidro, quartzo, etc.), superligas (liga de titânio, etc.) e outros materiais de difícil usinagem

Parâmetros técnicos
  • Item - MVC500-5AXIS - Unit
  • Curso X/Y/Z - 500*550*500 - mm
  • Dimensão da mesa - Φ500 - mm
  • Carga máxima da mesa - 300 - kg
  • Fuso ultrassónico - Standard - /
  • Diâmetro do fuso - Φ190 - mm
  • Velocidade máxima do fuso (curto prazo) - 20.000 - rpm
  • Velocidade máxima do fuso (longo prazo) - 14.000 - rpm
  • Potência do motor - 35 - kW
  • Velocidade rápida X/Y/Z - 36/36/30 - m/min
  • Velocidade rápida A/C - 50/100 - rpm
  • Precisão de posicionamento X/Y/Z - 0.007 - mm
  • Repetibilidade X/Y/Z - 0.004 - mm
  • Precisão de posicionamento A/C - 8 - ''
  • Repetibilidade A/C - 5 - ''
  • Tipo de magazine de ferramentas - Tipo corrente - /
  • Capacidade de ferramentas - 40 - Nº de ferramentas
  • Peso total (incl. acessórios) - 10.000 - kg
  • Tamanho da máquina (LxWxH) - 2.240x3.780x2.855 - mm
  • Controlador CNC - SIEMENS One (HEIDENHAIN opcional) - /


Especificações
  • Modelo: MVC500-5AXIS
  • Estrutura: Pórtico, design termicamente simétrico (otimizado por FEM)
  • Materiais: Estrutura em ferro fundido para amortecimento de vibração e estabilidade
  • Curso X/Y/Z: 500 x 550 x 500 mm
  • Mesa: Diâmetro Φ500 mm, carga máx. 300 kg
  • Fuso: Fuso ultrassónico de série, diâmetro Φ190 mm
  • Velocidade do fuso: Até 20.000 rpm curto prazo; 14.000 rpm longo prazo
  • Potência do motor: 35 kW
  • Avanço rápido: X/Y/Z 36/36/30 m/min; eixos A/C 50/100 rpm
  • Precisão de posicionamento: X/Y/Z 0.007 mm; A/C 8''
  • Repetibilidade: X/Y/Z 0.004 mm; A/C 5''
  • Magazine de ferramentas: Tipo corrente, 40 ferramentas (outras capacidades/opções disponíveis)
  • Peso total (incl. acessórios): 10.000 kg
  • Dimensões da máquina (LxWxH): 2.240 x 3.780 x 2.855 mm
  • Controlador CNC: SIEMENS One standard; HEIDENHAIN opcional
  • Recursos adicionais: Motores Z, A e C refrigerados; acionamentos diretos A/C em modelos maiores; encoders lineares importados de alta precisão para eixos A/C
