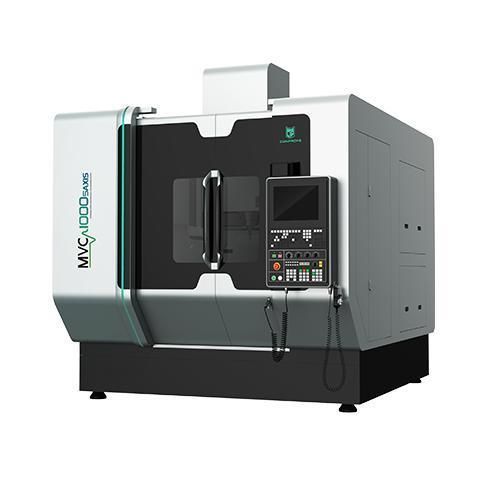

Centro de usinagem CNC de 5 eixos MVC1000

verticalpara vidropara cerâmica

Visão geral do produto

• Estrutura em pórtico com componentes móveis leves para alto desempenho dinâmico e precisão de usinagem
• Estrutura termicamente simétrica projetada por FEM para minimizar deformações térmicas em produção contínua
• Construção em ferro fundido para amortecimento de vibrações, estabilidade e ampla aplicabilidade
• Rigidez da bancada otimizada através de análise por elementos finitos
• Servomotores refrigerados nos eixos Z, A e C

Destaques do produto

• Servomotores DDR de alta velocidade e alta precisão nos eixos A/C
• Precisão de posicionamento A/C: 6''; repetibilidade: 4''
• Design de fixação/liberação A/C de alta rigidez
• Três motores de acionamento direto para modelos com fuso de 650 mm ou maior
• Encoders lineares de alta precisão importados para feedback dos eixos A/C
• Ampla área útil de usinagem na mesa rotativa
• Várias configurações de magazine de ferramentas; magazine em cadeia opcional (24/40/64/120T)
• Alta capacidade de carga para ferramentas e compatibilidade com ferramentas de corte padrão
• Opção de usinagem ultrassônica: vibração na ponta da ferramenta 15–70 kHz para reduzir microtrincas, diminuir forças de corte, aumentar vida útil da ferramenta e melhorar acabamento

Casos de aplicação

Adequado para usinagem de alta precisão e alta eficiência em materiais duros e frágeis (cerâmica, vidro, quartzo), superligas (liga de titânio) e outros materiais de difícil corte que exigem integridade de superfície e tolerâncias apertadas

Parâmetros técnicos

Item — MVC1000-5AXIS — Unit
X/Y/Z-Axis Travel — 1250×1250×1000 — mm
Worktable Dimension — Φ1000 — mm
Max. Load of Worktable — 1,000 — kg
Ultrasonic Spindle — Standard — /
Spindle Diameter — Φ210 — mm
Max. Spindle Speed (Short-Duration) — 15,000 — rpm
Max. Spindle Speed (Long-Duration) — 12,000 — rpm
Motor Power — 35 — kW
X/Y/Z-Axis Rapid Speed — 30/30/30 — m/min
A/C-Axis Rapid Speed — 30/60 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.008 — mm
X/Y/Z-Axis Repeatability — 0.005 — mm
A/C-Axis Positioning Accuracy — 15 — ''
A/C-Axis Repeatability — 8 — ''
Tool Magazine Type — Chain Type — /
Tool Holding Capacity — 40 — No. of Tools
Total Weight (incl. Accessories) — 25,000 — kg
Machine Size (LxWxH) — 3,480×5,900×4,250 — mm
CNC Controller — SIEMENS One (HEIDENHAIN Optional) — /

Especificações técnicas

• Modelo: MVC1000-5AXIS
• Curso X/Y/Z: 1250 × 1250 × 1000 mm
• Placa de trabalho: Φ1000 mm, carga máxima 1.000 kg
• Diâmetro do fuso: Φ210 mm; fuso ultrassônico padrão
• Velocidade do fuso: até 15.000 rpm (curto), 12.000 rpm (contínuo)
• Potência do motor: 35 kW
• Velocidades rápidas: X/Y/Z 30 m/min; eixos A/C 30/60 rpm
• Precisão de posicionamento: X/Y/Z 0,008 mm; A/C 15''
• Repetibilidade: X/Y/Z 0,005 mm; A/C 8''
• Magazine de ferramentas: tipo corrente, típico 40 ferramentas (outras opções disponíveis)
• Peso total (incl. acessórios): 25.000 kg
• Área ocupada (L×W×H): 3.480 × 5.900 × 4.250 mm
• Controlador CNC: SIEMENS One (HEIDENHAIN opcional)
