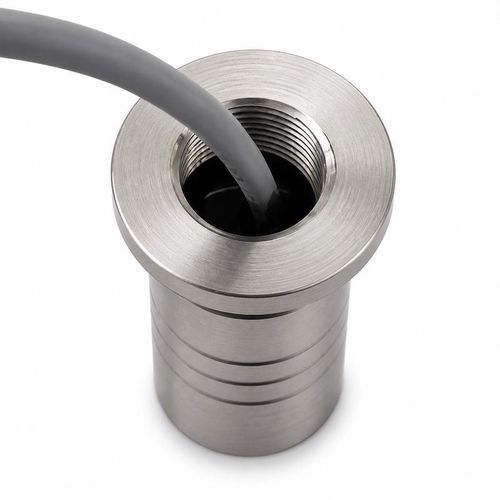

Transdutor de fluxo ultrassônico por tempo de trânsito BBFM-Q150K

de massaOEMde gás

Visão geral do produto
O BBFM-Q150K é um transdutor ultrassónico de medição de fluxo de gás, destinado à integração em medidores de fluxo industriais, contadores de gás e módulos de medição por tempo de trânsito. A frequência central é 150 kHz ±5%. Suporta pressão até 3 MPa (≤30 kgf) e temperatura de funcionamento de -40 a +80°C. A carcaça é em aço inoxidável 304 e liga de titânio, com grau de proteção IP68 para ambientes severos.

Especificações técnicas (tabela)
Parâmetro | Especificação
Modelo | BBFM-Q150K
Frequência central | 150 kHz ±5%
Impedância mínima | 500 Ω ±20%
Capacitância | 900 pF ±20% a 1 kHz
Tensão de funcionamento | Tensão de pico <800 Vpp
Temperatura de funcionamento | -40 a +80°C
Classificação de pressão | ≤30 kgf ou 3 MPa
Ângulo do feixe a meia potência | 12° ±10% a -3 dB
Material da carcaça | Aço inoxidável 304 e liga de titânio
Grau de proteção | IP68

Aplicações especificadas para medição de fluxo de gás

• Medidores de fluxo de gás industriais
• Contadores de gás
• Medida de velocidade do gás
• Módulos de medição por tempo de trânsito

Características acústicas e elétricas
O ângulo do feixe a meia potência é 12° ±10% a -3 dB. A eletrónica de emissão e recepção deve ser casada à impedância mínima especificada (500 Ω ±20%) e à capacitância (900 pF ±20% a 1 kHz). A tensão de pico aplicada deve permanecer abaixo de 800 Vpp para evitar danos. Projetado para configurações de medição por tempo de trânsito; são necessários processamento de sinal e calibração adequados para máxima precisão.

Características técnicas

• Modelo: BBFM-Q150K
• Frequência central: 150 kHz ±5%
• Impedância mínima: 500 Ω ±20%
• Capacitância: 900 pF ±20% a 1 kHz
• Tensão de funcionamento: Tensão de pico <800 Vpp
• Temperatura de funcionamento: -40 a +80°C
• Classificação de pressão: ≤30 kgf ou 3 MPa
• Ângulo do feixe a meia potência: 12° ±10% a -3 dB
• Material da carcaça: Aço inoxidável 304 e liga de titânio
• Grau de proteção: IP68
