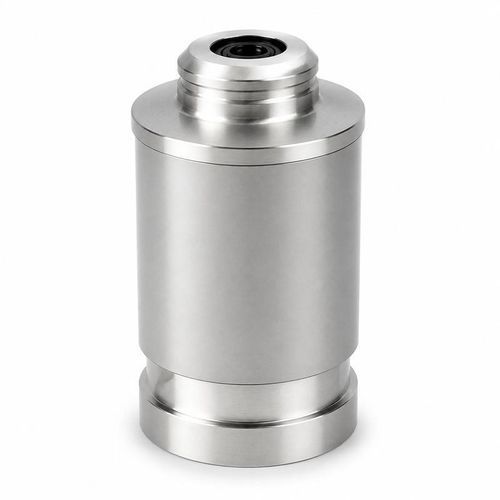

Transdutor de fluxo ultrassônico BBFM-Q43K

ultrassônico por tempo de trânsitode gásestacionário

Visão geral
O BBFM-Q43K é um transdutor ultrassônico de vazão projetado para medição de gases de combustão com frequência central de 43 kHz. Destina-se a instalações em dutos e chaminés que exigem operação em alta temperatura e proteção ambiental reforçada, como monitoramento de gases de exaustão de caldeiras e dutos de emissões industriais.

Medição
Medição por tempo de trânsito a 43 kHz otimizada para aplicações em gases quentes. Adequado para detecção de vazão em correntes gasosas de alta temperatura quando se requer medição acústica sem contato.

Especificações técnicas (tabela)
Parâmetro — Especificação
Modelo — BBFM-Q43K
Frequência central — 43 kHz ±5%
Impedância mínima — 300 Ω ±20%
Capacitância — 3.000 pF ±20% a 1 kHz
Tensão de operação — Tensão de pico <1.500 Vpp
Temperatura de operação — -40 a +150°C
Classificação de pressão — ≤3 kgf ou 0,3 MPa
Material do invólucro — Aço inoxidável e LY12
Grau de proteção — IP68

Aplicações

• Medição de vazão de gases de combustão
• Monitoramento de exaustão de caldeiras
• Dutos de emissões industriais
• Medição por tempo de trânsito em gases de alta temperatura

Seleção e integração
A seleção deve considerar a composição e temperatura do gás, o caminho acústico necessário, a geometria do duto e o espaço de instalação disponível. Levar em conta a pressão de operação, proteção contra entrada de contaminantes no ambiente do duto e compatibilidade com eletrônica transmissora/receptora.

Especificações técnicas

• Model: BBFM-Q43K
• Center frequency: 43 kHz ±5%
• Minimum impedance: 300 Ω ±20%
• Capacitance: 3,000 pF ±20% at 1 kHz
• Operating voltage: Peak voltage <1,500 Vpp
• Operating temperature: -40 to +150°C
• Pressure rating: ≤3 kgf or 0.3 MPa
• Housing material: Stainless steel and LY12
• Protection rating: IP68
