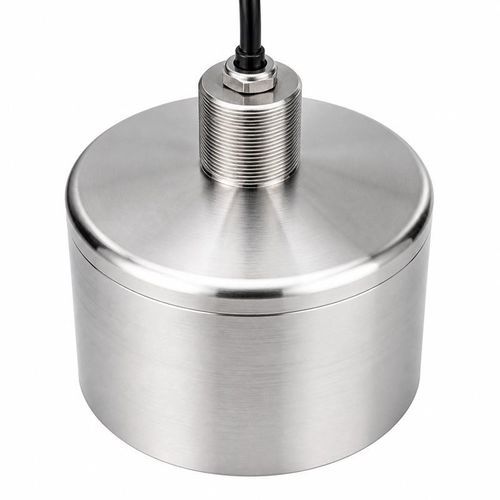

Transdutor de fluxo ultrassônico BBFM-Q28K

de ultrassons de contactovolumétricopara líquidos

Transdutor molhado de 28 kHz para trajetos de líquido
O BBFM-Q28K é um transdutor ultrassónico molhado para medidores de caudal de líquidos industriais, medição de velocidade em tubagens e monitorização de caudal em tratamentos de água. Pode ser instalado em linha e integrado em módulos embebidos de medição de caudal.

Especificações da configuração padrão
Parâmetro — Especificação
Modelo — BBFM-Q28K
Frequência central — 28 kHz ±20%
Impedância mínima — 55 Ω ±20%
Capacitância — 65.000 pF ±20% a 1 kHz
Tensão de funcionamento — Tensão de pico <3.000 Vpp
Temperatura de funcionamento — -40 a +80°C
Classificação de pressão — ≤10 kgf ou 1 MPa
Ângulo de meia potência — 20° ±10% a -3 dB
Material da caixa — Aço inox 304 + PI
Grau de proteção — IP68
Peso — 7.500 g ±5% com cabo de 20 m ±0,3 m

Configurações acústicas disponíveis
Frequência central — Ângulo de meia potência a -3 dB
28 kHz ±20% — 20° ±10%
28 kHz ±5% — 53,7° ±10%

Casamento elétrico e instalação
Para a configuração padrão, ajustar a eletrónica a uma impedância mínima de 55 Ω ±20% e a uma capacitância de 65.000 pF ±20% a 1 kHz. Manter a tensão de pico abaixo de 3.000 Vpp. A operação está especificada de -40 a +80°C e até 10 kgf (1 MPa), com proteção IP68. O peso indicado de 7.500 g ±5% aplica-se à configuração com cabo de 20 m ±0,3 m.

Características técnicas / especificações

• Modelo: BBFM-Q28K
• Frequência central (padrão): 28 kHz ±20%
• Opção de frequência central: 28 kHz ±5%
• Ângulo de meia potência (padrão): 20° ±10% a -3 dB
• Ângulo de meia potência (opção): 53,7° ±10% a -3 dB
• Impedância mínima: 55 Ω ±20%
• Capacitância: 65.000 pF ±20% a 1 kHz
• Tensão de funcionamento: Tensão de pico < 3.000 Vpp
• Intervalo de temperatura de funcionamento: -40 a +80°C
• Classificação de pressão: ≤10 kgf ou 1 MPa
• Material da caixa: Aço inox 304 + PI
• Grau de proteção: IP68
• Peso: 7.500 g ±5% (com cabo 20 m ±0,3 m)
• Aplicações típicas: medidores de caudal líquidos industriais, medição de velocidade em tubagens, monitorização de caudais em tratamento de água, módulos de medição embebidos
