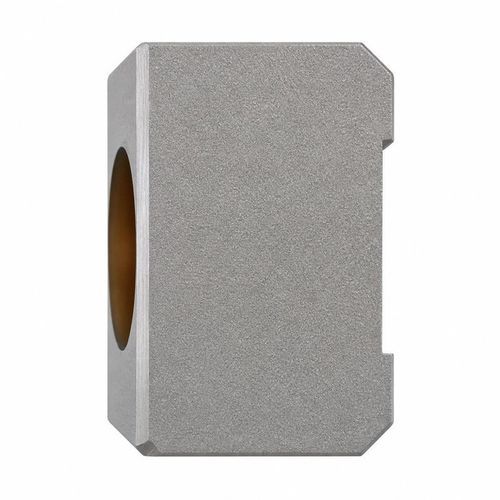

Transdutor de fluxo ultrassônico BBFM-Q2M

de ultrassons de contactovolumétricopara líquidos

Visão geral
O BBFM-Q2M é um transdutor ultrassónico de caudal clamp-on de 2 MHz concebido para instalação não intrusiva em tubagens. Destina-se a medidores ultrassónicos clamp-on, monitorização de caudal em redes de tubagem, medições temporárias e aplicações onde não se deseja perfurar a tubagem. A temperatura de funcionamento é de -40 a +80 °C, a pressão admissível é de até 10 kgf (1 MPa) e a caixa tem classificação de proteção IP68.

Especificações técnicas

• Modelo: BBFM-Q2M
• Frequência central: 2 MHz ±5%
• Impedância mínima: 35 Ω ±20%
• Capacitância: 1.800 pF ±30% a 1 kHz
• Tensão de funcionamento: tensão de pico inferior a 150 Vpp
• Temperatura de funcionamento: -40 a +80 °C
• Pressão nominal: até 10 kgf / 1 MPa
• Material da caixa: aço inoxidável 304
• Grau de proteção: IP68

Aplicações

• Medidores ultrassónicos de caudal clamp-on
• Monitorização de caudal em redes de tubagem
• Medições e ensaios de caudal temporários
• Tubagens onde a perfuração é indesejada

Principais especificações

• Projeto clamp-on não intrusivo para instalação sem perfuração da tubagem
• Elemento de 2 MHz adequado a tubagens de parede fina ou de pequeno diâmetro
• Ampla faixa de temperatura e classificação IP68 para condições de campo
• Características elétricas compatíveis com eletrónica comum de medidores clamp-on
