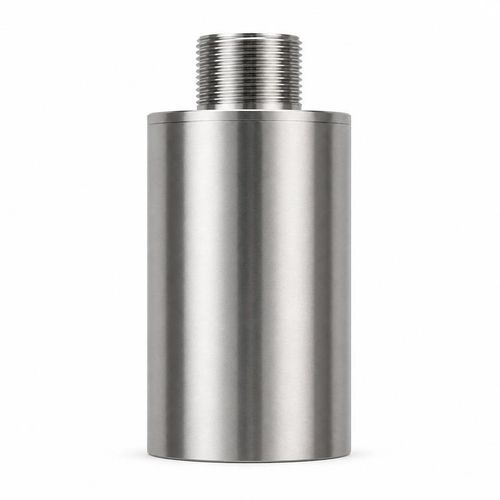

Transdutor de fluxo ultrassônico BBFM-Q34K

ultrassônico por tempo de trânsitovolumétricode gás

Visão geral
O BBFM-Q34K é um transdutor ultrassônico de vazão de 34 kHz projetado para medição de fluxo de gases de combustão, monitoramento de escapamentos de caldeiras e dutos de emissões industriais. É adequado para medições por tempo de trânsito em gases de alta temperatura. Faixa de operação: -20 a +150 °C. Suporta pressão até 3 kgf (0,3 MPa). Grau de proteção: IP68. A carcaça é em aço inoxidável para resistência à corrosão em ambientes de escape.

Especificações técnicas
Modelo: BBFM-Q34K
Frequência central: 34 kHz ±5%
Impedância mínima: 900 Ω ±20%
Capacitância: 5.000 pF ±20% a 1 kHz
Tensão de operação: tensão de pico <1.500 Vpp
Temperatura de operação: -20 a +150 °C
Classificação de pressão: ≤3 kgf (0,3 MPa)
Ângulo do feixe à meia potência: 11,5° ±10% a -3 dB
Material da carcaça: aço inoxidável
Grau de proteção: IP68

Tarefas de medição especificadas

• Medição de fluxo de gases de combustão
• Monitoramento de escapamentos de caldeiras
• Dutos de emissões industriais
• Medição por tempo de trânsito em gases de alta temperatura

Especificações técnicas (lista)

• Modelo: BBFM-Q34K
• Frequência central: 34 kHz ±5%
• Impedância mínima: 900 Ω ±20%
• Capacitância: 5.000 pF ±20% a 1 kHz
• Tensão de operação: tensão de pico <1.500 Vpp
• Temperatura de operação: -20 a +150 °C
• Classificação de pressão: ≤3 kgf ou 0,3 MPa
• Ângulo do feixe à meia potência: 11,5° ±10% a -3 dB
• Material da carcaça: aço inoxidável
• Grau de proteção: IP68
