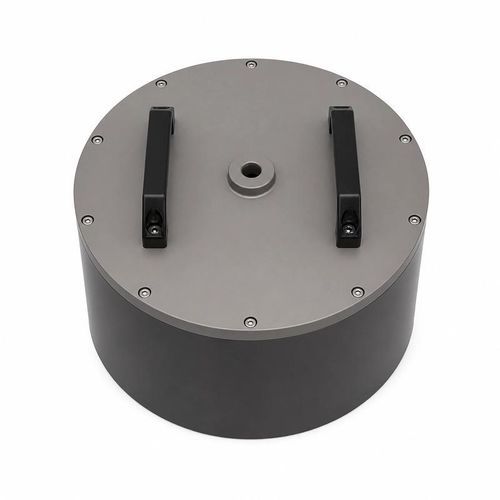

Transdutor de fluxo ultrassônico BBFM-Q15K

volumétricopara líquidospara monitoramento de processos

Visão geral
O BBFM-Q15K é um transdutor ultrassónico molhado para medição de caudal, com frequência nominal de 15 kHz. Aplicações industriais documentadas: medidores de caudal de líquidos, medição de velocidade em tubagens, monitorização de caudal em estações de tratamento de água e módulos de medição incorporados. Alcance de referência padrão: 1500 m. Dados operacionais principais: -40 a +80°C, pressão até 10 kgf (1 MPa) e proteção IP68.

Especificações de configuração padrão

• Model: BBFM-Q15K
• Frequência central: 15 kHz ±5%
• Alcance recomendado/de referência: 1500 m
• Impedância mínima: 42 Ω ±20%
• Capacitância: 175 nF ±20% a 1 kHz
• Tensão de funcionamento: tensão de pico <2000 Vpp
• Temperatura de funcionamento: -40 a +80°C
• Classificação de pressão: ≤10 kgf ou 1 MPa
• Largura do feixe: 22,8° ±10% ângulo de meia potência a -3 dB (padrão)
• Material da caixa: Alumínio
• Montagem: consultar o desenho dimensional
• Grau de proteção: IP68
• Peso: 27,15 kg ±5% (com cabo de 20 cm)

Configurações documentadas do campo acústico

• 15 kHz ±5% — campo acústico omnidirecional horizontal — classificação de pressão ≤3 kgf ou 0,3 MPa
• 15 kHz ±5% — 129° ±10% ângulo de meia potência a -3 dB — classificação de pressão ≤10 kgf ou 1 MPa
• 15 kHz ±5% — 22,8° ±10% ângulo de meia potência a -3 dB (padrão) — classificação de pressão ≤10 kgf ou 1 MPa

Considerações de integração no sistema
Selecione a variante do campo acústico e a classificação de pressão para corresponder ao percurso do líquido e às condições de instalação. Verifique o alcance necessário, a geometria do alvo, o espaço de montagem e as dimensões da interface em relação ao desenho dimensional antes de finalizar o esquema de montagem. A eletrónica de emissão/receção deve suportar os parâmetros elétricos especificados.

Características / especificações técnicas

• Model: BBFM-Q15K
• Frequência central: 15 kHz ±5%
• Alcance recomendado/de referência: 1500 m
• Impedância mínima: 42 Ω ±20%
• Capacitância: 175 nF ±20% a 1 kHz
• Tensão de funcionamento: tensão de pico <2000 Vpp
• Temperatura de funcionamento: -40 a +80°C
• Classificação de pressão: ≤10 kgf ou 1 MPa (varia por versão do campo acústico)
• Largura/ângulos do feixe: 22,8° ±10% ângulo de meia potência a -3 dB (padrão); opção 129° ±10%; opção omnidirecional horizontal
• Material da caixa: Alumínio
• Montagem: consultar o desenho dimensional
• Grau de proteção: IP68
• Peso: 27,15 kg ±5% (com cabo de 20 cm)
