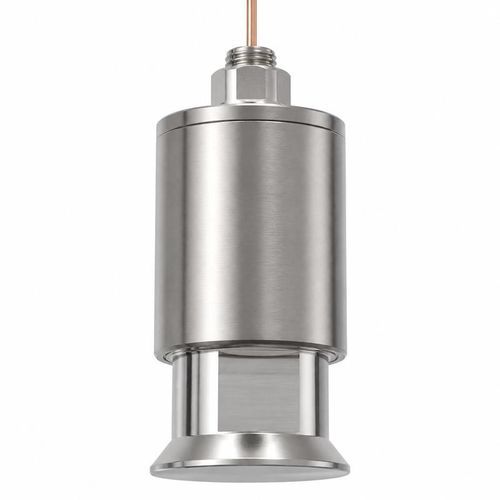

Transdutor de fluxo ultrassônico por tempo de trânsito BBFM-Q42K

volumétricode gásnão intrusivo

Overview
O BBFM-Q42K é um transdutor ultrassónico de 42 kHz projetado para medição de fluxo de gases de combustão e gases industriais em alta temperatura. Destina-se à integração em condutas, chaminés e linhas de escape, fornecendo sinais transit-time fiáveis entre -40 e +150°C. A unidade suporta pressão ≤3 kgf (0,3 MPa) e apresenta proteção IP68 com carcaça em liga de titânio para resistência à corrosão em ambientes agressivos.

Key features

• Frequência central de 42 kHz otimizada para medição transit-time em fase gasosa
• Operação em faixa de -40 a +150°C
• Carcaça em liga de titânio para resistência à corrosão e temperatura
• Grau de proteção IP68 para imersão e ambientes severos
• Compatível com eletrónica de caudal ultrassónica transit-time

Technical specifications

• Modelo: BBFM-Q42K
• Frequência central: 42 kHz ±5%
• Impedância mínima: 150 Ω ±20%
• Capacitância: 2.600 pF ±20% a 1 kHz
• Tensão de operação: tensão de pico <1.500 Vpp
• Temperatura de operação: -40 a +150°C
• Classificação de pressão: ≤3 kgf ou 0,3 MPa
• Material da carcaça: liga de titânio
• Grau de proteção: IP68

Applications

• Medição de fluxo de gases de combustão
• Monitoramento de gases de escape de caldeiras
• Condutas de emissões industriais
• Medição transit-time em correntes de gás de alta temperatura

Installation & compatibility
Projetado para integração por abraçadeira ou montagem em flange conforme requisitos do local. Garantir acoplamento acústico adequado e isolamento térmico ao instalar em condutas de alta temperatura. Compatível com transmissores ultrassónicos transit-time padrão; verificar impedância e requisitos de excitação com o fornecedor do transmissor.

Ordering information

• Modelo padrão: BBFM-Q42K
• Opções disponíveis: comprimentos de cabo personalizados, acessórios de montagem e calibração de fábrica sob pedido
