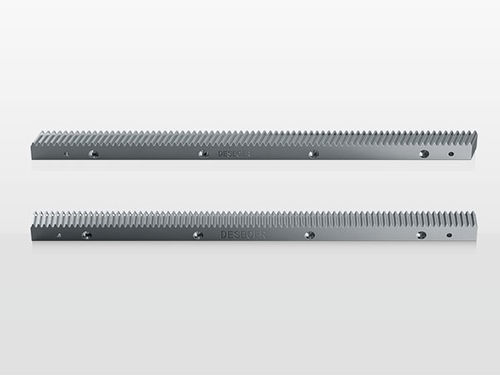

Cremalheira de dentes helicoidais PR series

helicoidalem aço-carbonotemperada

Visão geral do produto
Material: Aço nº 1.0503 (C45)
Módulos disponíveis: 1,5, 2, 3, 4, 5, 6, 8
Tratamento térmico: Têmpera por alta frequência, dureza 50–55 HRC
Forma do dente: Dentes helicoidais (RH) 19°31′42″
Classe de qualidade: 6s

Significado do código
Consultar o catálogo do fabricante e os códigos de especificação para selecionar variantes de modelo, comprimentos e dimensões de montagem.

Especificações técnicas (tabela)
Specification Code | Module | L | L3 | Number of Teeth | B | H2 | H1 | A | L2 | Number of Holes | H | D1 | D2 | T | A1 | L1 | D3 | Cumulative Pitch Error
PR156R050C0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100C0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.04
PR086R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043

Métodos de instalação
Passo 1: Alinhar a cremalheira com os furos de parafuso pré-perfurados na mesa e apertar os parafusos de fixação conforme a força de pré-aperto especificada.
Passo 2: Instalar a cremalheira utilizando a braçadeira invertida para auxiliar a instalação da extensão; após ajuste, apertar os parafusos de fixação.
Passo 3: Após a instalação, medir o paralelismo da cremalheira e o desvio entre os dentes com um indicador de mostrador.
Passo 4: Após o ensaio, alargar o furo do pino de posicionamento e instalar o pino de localização para fixação.

Pontos a observar
- Assegurar lubrificação adequada, proteção contra ferrugem e manutenção regular durante a instalação e uso.
- Evitar sobrecarga prolongada para prevenir danos.
- Se ocorrerem problemas durante o uso, consultar a seção de solução de problemas e verificar os passos de instalação.

Solução de problemas (fenômeno | possível causa | medidas corretivas)
Ruído aumentando | Acionamento danificado | Inspecionar o conjunto de engrenagens
Montagem incorreta de cremalheira e pinhão | - | Verificar instalação e corrigir posição
Falha de lubrificação | - | Verificar sistema de lubrificação e reabastecer conforme necessário
Aumento da temperatura de operação | Parâmetros de projeto incorretos | Verificar projeto e condições de operação
Superaquecimento do acionamento | - | Inspecionar transmissão, adicionar dissipador de calor se necessário
Temperatura ambiente excessiva | - | Aumentar a refrigeração e ventilação
Vazamento de óleo | Lubrificação excessiva | Remover excesso de óleo, corrigir frequência e dose de lubrificação
Vazamento | - | Verificar transmissão e sistema de lubrificação
Rachaduras por atrito na superfície do dente | Lubrificação inadequada | Restaurar lubrificação adequada; recomendar sistema de lubrificação automática
Ambiente adverso | - | Manter ambiente de operação limpo e seco; proteger contra contaminantes
Óleo lubrificante errado | Uso incorreto do óleo | Usar o óleo lubrificante correto
Influência magnética | - | Garantir que engrenagem e cremalheira não sejam magnéticas
Fratura do engrenagem | Sobrecarga | Verificar parâmetros de projeto e carga
Colisão de equipamento | - | Garantir ausência de corpos estranhos, confirmar dispositivo de parada de emergência e operar conforme regulamentos
Surgimento de pitões/pitting na superfície do dente | - | Manter lubrificação adequada e condições de operação
Mau paralelismo ou perpendicularidade | - | Reconfirmar precisão de montagem da cremalheira
Erro excessivo de posicionamento | Posição incorreta entre pinhão e cremalheira | Reconfirmar montagem e alinhamento

Características técnicas / especificações

• Material: Aço nº 1.0503 (C45)
• Módulos disponíveis: 1,5, 2, 3, 4, 5, 6, 8
• Tratamento térmico: Têmpera por alta frequência, dureza 50–55 HRC
• Forma do dente: Dentes helicoidais (RH) 19°31′42″
• Classe de qualidade: 6s
• Códigos de especificação abrangentes cobrindo múltiplos comprimentos (L), contagem de dentes e dimensões de montagem (ver tabela acima)
• Instalação: fixação por parafusos, uso de braçadeira invertida para extensão, medição com indicador para paralelismo e desvio, alargamento e instalação do pino de posicionamento após ajuste
• Manutenção: garantir lubrificação adequada, prevenção da ferrugem, evitar sobrecarga, operar em ambiente limpo e seco
