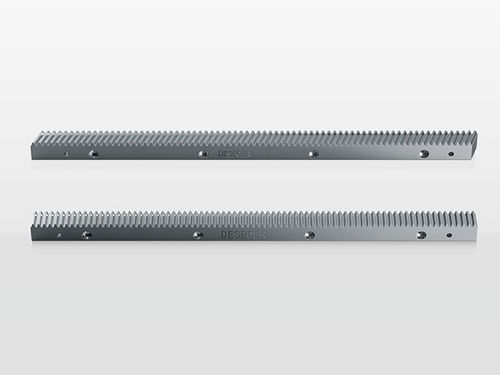

Cremalheira de dentes helicoidais PR series

helicoidalem açoem aço temperado

Nome do produto
DESBOER Cremalheiras para superfície de dentes retificados (Alta precisão / Dentes helicoidais)

Visão geral / Principais características

• Aço: 42CrMo
• Módulos disponíveis: 1,5, 2, 3, 4, 5, 6, 8
• Dureza após têmpera por alta frequência: 50–55 HRC
• Ângulo de hélice: (RH) 19°31'42"
• Classe de qualidade: 6s

Especificações técnicas da cremalheira (tabela)
Código de especificação | Módulo | L | L3 | Número de dentes | B | H2 | H1 | A | L2 | Número de furos | H | D1 | D2 | T | A1 | L1 | D3 | Erro cumulativo de passo
PR156R050M0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100M0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050M0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100M0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050M0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100M0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050M0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100M0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 12 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050M0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100M0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050M0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100M0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 16 | 37.5 | 925 | 15.7 | 0.04
PR086R050M0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100M0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043

Métodos de instalação

• Passo 1: Conforme os furos de parafuso pré-fabricados na mesa, aperte a cremalheira com parafusos de fixação conforme o pré-aperto especificado.
• Passo 2: Instale a cremalheira com grampo reverso para auxiliar a instalação de extensões. Após o ajuste, aperte os parafusos de fixação.
• Passo 3: Após a instalação, meça o paralelismo da cremalheira e o desalinhamento entre os dentes com um relógio comparador.
• Passo 4: Após o teste, rebarbe o furo do pino de localização e instale o pino de localização para fixação.

Observações
Para garantir a vida útil da cremalheira durante a instalação e o uso, realize manutenção adequada de lubrificação e proteção contra corrosão. Evite sobrecarga prolongada que possa causar danos. Garanta a frequência e dosagem corretas de lubrificação e mantenha um ambiente operacional limpo e seco para evitar desgaste prematuro.

Falhas, causas possíveis e medidas corretivas (tabela)
Fenômeno de falha | Causa possível | Medidas corretivas
Aumento do ruído | Dano na transmissão de engrenagens | Inspecionar transmissão de engrenagens
Aumento do ruído | Montagem incorreta cremalheira-pinhão | Verificar etapas de instalação e alinhamento
Aumento do ruído | Falha de lubrificação | Verificar e restaurar o sistema de lubrificação
Aumento da temperatura de operação | Projeto inadequado | Verificar parâmetros de projeto
Aumento da temperatura de operação | Sobreaquecimento da transmissão | Inspecionar transmissão, adicionar dissipação térmica se necessário
Aumento da temperatura de operação | Temperatura ambiente excessiva | Fornecer refrigeração adicional
Vazamento de óleo | Quantidade excessiva de lubrificante | Remover excesso e corrigir frequência/dosagem de lubrificação
Vazamento de óleo | Vazamento | Inspecionar transmissão e sistema de lubrificação
Rachaduras por atrito na superfície do dente | Lubrificação inadequada | Corrigir frequência/dosagem; recomendar sistema de lubrificação automático
Rachaduras por atrito na superfície do dente | Ambiente contaminado | Manter ambiente limpo e seco; prevenir contaminação
Rachaduras por atrito na superfície do dente | Óleo lubrificante incorreto | Usar lubrificante adequado
Rachaduras por atrito na superfície do dente | Influência magnética | Garantir que engrenagem e cremalheira não sejam magnéticos
Fratura do dente | Sobrecarga | Reavaliar parâmetros de projeto
Fratura do dente | Colisão do equipamento | Remover corpos estranhos; verificar parada de emergência; operar conforme regulamentos
Fratura do dente | Fadiga / Pitting na superfície do dente | Manter boa lubrificação
Fratura do dente | Lubrificação ruim | Garantir lubrificação correta
Fratura do dente | Mau paralelismo ou perpendicularidade | Reconfirmar precisão de montagem da cremalheira
Fratura do dente | Erro excessivo de posicionamento / Posição errada entre pinhão e cremalheira | Reconfirmar precisão de posicionamento e alinhamento

Características / especificações técnicas

• Material: aço 42CrMo
• Dureza após têmpera: 50–55 HRC
• Módulos disponíveis: 1,5, 2, 3, 4, 5, 6, 8
• Hélice: ângulo de hélice dextrógiro 19°31'42"
• Classe de qualidade: 6s
• Tabela dimensional detalhada fornecida para códigos PR156R050M0 a PR086R100M0 (inclui L, L3, número de dentes, B, H2, H1, A, L2, contagem de furos, H, D1, D2, T, A1, L1, D3, erro cumulativo de passo)
