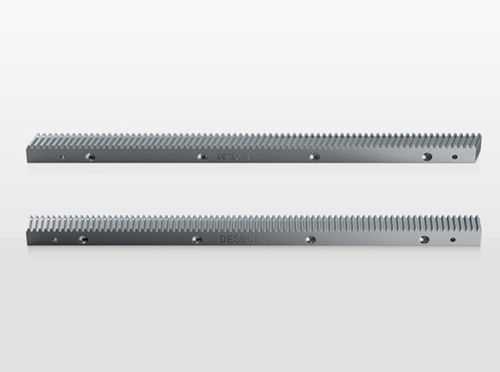

Visão geral do produto
N.º de aço: 1.0503(C45)
Módulo: 1.5\2\3\4\5\6\8
Dureza temperada e revenida: 24-27HRC
Ângulo de hélice: 0°
Qualidade: 8s
Métodos de Instalação
- Passo1. De acordo com os furos dos parafusos feitos antecipadamente na mesa, apertar a cremalheira com parafusos de fixação de acordo com a força de pré-aperto.
- Passo2. Instalar a cremalheira com fecho invertido para auxiliar a instalação da extensão da cremalheira. Após o ajuste, apertar a cremalheira com o parafuso de fixação.
- Passo3. Depois de toda a instalação estar concluída, medir o paralelismo da cremalheira e o valor da excentricidade entre os dentes com um relógio comparador.
- Passo4. Após a conclusão do teste, escarear o furo do pino de localização e instalar o pino de localização para fixá-lo.
Resolução de problemas (Defeito / Razão possível / Correção)
Cabeçalho: O fenómeno da falha | Razão possível | Medidas de correção
O ruído está a aumentar | A transmissão está danificada | Verificar a transmissão
Montagem incorrecta da cremalheira e do pinhão | Consultar os passos de instalação para inspeção
Falha de lubrificação | Verificar o sistema de lubrificação
Aumento da temperatura de funcionamento | Conceção não razoável | Verificar parâmetros de conceção
A transmissão de engrenagens sobreaqueceu | Verificar a transmissão e adicionar um dissipador de calor, se necessário
Temperatura ambiente excessiva | Adicionar arrefecimento suficiente
Fuga de óleo | Dose excessiva de lubrificação | Remover o excesso de óleo lubrificante e corrigir a frequência e a dose de lubrificação
Fuga | Verificar a transmissão e o sistema de lubrificação
Aparecem fissuras de fricção na superfície do dente | Má lubrificação | Corrigir a frequência e a dosagem da lubrificação, recomendar a utilização do sistema de lubrificação automática
Mau ambiente | O ambiente de funcionamento deve ser mantido limpo e seco, e a cremalheira não deve ser afetada pelo ambiente externo
Erro de óleo lubrificante | Utilização incorrecta de óleo lubrificante
Influência magnética | Certifique-se de que a engrenagem e a cremalheira não são magnéticas
Fratura da engrenagem | Sobrecarga | Verificar os parâmetros de conceção
Colisão do equipamento | Certificar-se de que não existem matérias estranhas na área de funcionamento do equipamento, o dispositivo de paragem de emergência está normal, operar o equipamento de acordo com os regulamentos
Ocorre corrosão na superfície do dente | Manter uma boa lubrificação na gama de funcionamento
Má lubrificação | Manter uma boa lubrificação na gama de funcionamento
Paralelismo ou perpendicularidade deficiente | Reconfirmar a exatidão da posição de montagem da cremalheira
Erro de posicionamento excessivo | Posição incorrecta entre o pinhão e a cremalheira | Reconfirmar a precisão da posição de montagem da cremalheira
Tabela de especificações da cremalheira
Código de especificação | Módulo | L | Número de dentes | B | H2 | H1 | A | L2 | Número de furos | H | D1 | D2 | T | A1 | L1 | D3 | Erro de inclinação acumulado
PR158S050C0 | 1.5 | 499.51 | 106 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 441.5 | 5.7 | 0.057
PR158S100C0 | 1.5 | 999.03 | 216 | 17 | 17 | 15.5 | 62.44 | 124.88 | 8 | 8 | 6 | 9.5 | 7 | 29 | 941 | 5.7 | 0.066
PR028S050C0 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 440.1 | 5.7 | 0.057
PR028S100C0 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.83 | 125.66 | 8 | 8 | 7 | 11 | 7 | 31.3 | 942.7 | 5.7 | 0.066
PR038S050C0 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.1 | 7.7 | 0.066
PR038S100C0 | 3 | 1017.88 | 108 | 29 | 29 | 29 | 26 | 63.62 | 127.23 | 8 | 9 | 10 | 15 | 9 | 34.4 | 949.1 | 7.7 | 0.072
PR048S050C0 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.7 | 7.7 | 0.068
PR048S100C0 | 4 | 1005.31 | 80 | 39 | 39 | 39 | 35 | 62.83 | 125.66 | 8 | 12 | 10 | 15 | 9 | 37.5 | 930.3 | 7.7 | 0.078
PR058S050C0 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.83 | 125.66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.4 | 11.7 | 0.068
PR058S100C0 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.83 | 125.66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945 | 11.7 | 0.078
PR068S050C0 | 6 | 446.1 | 27 | 59 | 49 | 43 | 63.62 | 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.1 | 15.7 | 0.068
PR068S100C0 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 | 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 995 | 15.7 | 0.078
PR088S050C0 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.83 | 125.66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.5 | 19.7 | 0.073
PR088S100C0 | 8 | 1005.31 | 40 | 79 | 79 | 79 | 71 | 62.83 | 125.66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952 | 19.7 | 0.085
Matérias que requerem atenção
Assegurar uma lubrificação adequada e a prevenção da ferrugem e efetuar uma manutenção regular. Evitar sobrecargas prolongadas durante o funcionamento da máquina. Manter o ambiente de funcionamento limpo e seco para evitar contaminação externa ou efeitos adversos no desempenho da cremalheira.
Caraterísticas / especificações técnicas
- Aço: 1.0503 (C45)
- Módulos disponíveis: 1.5, 2, 3, 4, 5, 6, 8
- Dureza após têmpera/temperação: 24-27 HRC
- Ângulo de hélice: 0° (dentes rectos)
- Grau de qualidade: 8s
- Tabela de especificações detalhada (vários códigos PR) incluída acima, fornecendo L, número de dentes, dimensões (B, H2, H1, A, L2, H, D1, D2, T, A1, L1, D3) e valores cumulativos de erro de passo.
