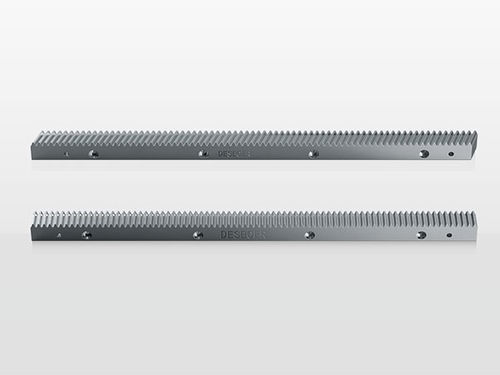

Rack para equipamento PR series

Visão geral do produto
Cremalheiras DESBOER para fresagem, endurecidas por indução com dentes helicoidais. Adequadas para movimento linear acionado por pinhão e aplicações de posicionamento em máquinas-ferramenta e sistemas de automação.

Informações gerais
Aço n.º: 1.0503 (C45)
Módulos disponíveis: 1,5, 2, 3, 4, 5, 6, 8
Tratamento térmico: Têmpera e revenimento, dureza 24–27 HRC
Forma dos dentes: Dentes helicoidais, ângulo de hélice (RH) 19°31'42"
Classe de qualidade: 8s

Significado do código
Os códigos indicam módulo, comprimento nominal e configuração. Imagens de referência e entradas de catálogo estão disponíveis na página original do produto.

Especificações técnicas (seleção)
PR158R050C0 | 1.5 | 500 | 6.7 | 100 | 17 | 17 | 15.5 | 62.5 | 125 | 4 | 6 | 6 | 10 | 6 | 31.7 | 436.6 | 5.7 | 0.057
PR158R100C0 | 1.5 | 1000 | 6.7 | 200 | 17 | 17 | 15.5 | 62.5 | 125 | 8 | 6 | 6 | 10 | 6 | 31.7 | 936.6 | 5.7 | 0.066
PR028R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.057
PR028R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.066
PR038R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.066
PR038R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.072
PR048R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.068
PR048R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.078
PR058R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.068
PR058R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.078
PR068R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.068
PR068R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.078
PR088R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.073
PR088R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.085

Métodos de instalação

• Passo 1. De acordo com os orifícios de parafusos preparados na mesa, aperte a cremalheira com parafusos de fixação com a força de pré-aperto especificada.
• Passo 2. Instale a cremalheira com a braçadeira reversa para auxiliar a extensão. Após o ajuste, aperte a cremalheira com os parafusos.
• Passo 3. Após a instalação, meça o paralelismo da cremalheira e o desvio entre os dentes com um indicador comparador.
• Passo 4. Após o teste, alise o furo do pino de localização e instale o pino para fixação.

Cuidados
Para assegurar a vida útil durante instalação e operação, realize lubrificação adequada, proteção contra ferrugem e manutenção periódica. Evite sobrecarga contínua que possa causar danos.

Resolução de problemas (falhas e medidas corretivas)
Fenômeno | Causa possível | Medida corretiva
Aumento de ruído | Danos na transmissão de engrenagens | Verificar transmissão de engrenagens
Mau posicionamento cremalheira/pinhão | Rever a montagem segundo os passos
Falha de lubrificação | Verificar sistema de lubrificação e repor/trocar lubrificante
Aumento da temperatura de operação | Projeto ou dissipação inadequada | Verificar parâmetros de projeto; adicionar refrigeração se necessário
Vazamento de óleo | Excesso de lubrificação | Remover excesso e corrigir frequência/dose de lubrificação
Fissuras por atrito na superfície dos dentes | Má lubrificação | Corrigir lubrificação; considerar sistema automático de lubrificação
Pitting na superfície dos dentes | Lubrificação insuficiente ou contaminação | Manter lubrificação e ambiente limpo; evitar contaminação
Mau paralelismo/perpendicularidade | Posição de montagem incorreta | Reconfirmar e corrigir o alinhamento cremalheira-pinhão
Sobrecarga ou colisão | Sobrecarga ou corpos estranhos na área de operação | Verificar cargas de projeto; garantir parada de emergência e procedimentos seguros

Características / Especificações técnicas

• Material: Aço n.º 1.0503 (C45)
• Módulos disponíveis: 1,5, 2, 3, 4, 5, 6, 8
• Tratamento térmico: Têmpera e revenimento, dureza 24–27 HRC
• Forma dos dentes: Dentes helicoidais, ângulo de hélice (RH) 19°31'42"
• Classe de qualidade: 8s
• Várias codificações padrão e opções dimensionais para diferentes combinações módulo/length (ver tabela técnica acima)
• Instalação: Fixação por parafusos, braçadeira reversa para extensão, verificação com comparador, fixação por pino de localização
