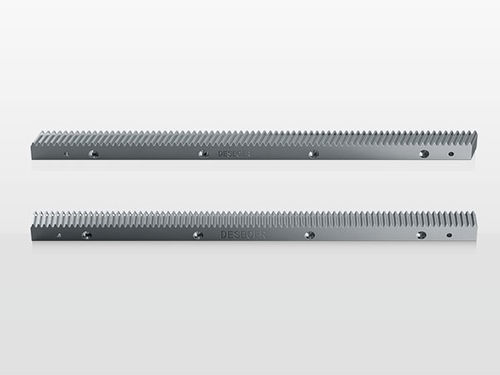

Cremalheira de dentes retos PR series

em aço-carbonoem açoem aço temperado

Visão geral
As cremalheiras DESBOER com superfície de dentes retificados (dentes retos) fornecem movimento linear de alta precisão para aplicações industriais de transmissão. Fabricadas em aço n.º 1.0503 (C45), estão disponíveis nos módulos 1,5, 2, 3, 4, 5, 6 e 8. A têmpera por alta frequência resulta numa dureza de 50–55 HRC e a qualidade fornecida é 6s. A página do produto disponibiliza códigos de especificação e tabelas dimensionais completas para selecção.

Significado do código
Os códigos de especificação identificam a série, o módulo e a variante de comprimento (consulte a documentação do produto para a discriminação completa). Exemplos: PR156S050M0, PR026S050M0, PR036S050M0 … PR086S100M0, correspondentes às tabelas dimensionais e aos padrões de furação do catálogo.

Especificações técnicas (caixa de velocidades)
A página do produto contém tabelas técnicas detalhadas com os dados dimensionais para cada código: comprimento (L), número de dentes, dimensões da secção (B, H1, H2), padrão de orifícios e erro cumulativo de passo. Utilize estas tabelas para correlacionar a geometria da cremalheira com o pinhão e a fixação da máquina.

Métodos de instalação

• Passo 1. Alinhe a cremalheira com os orifícios de parafusos pré‑furados na placa de montagem e aperte os parafusos de fixação de acordo com a pré‑tensão especificada.
• Passo 2. Use uma braçadeira inversa ou dispositivo de alinhamento para instalar extensões de cremalheira; ajuste a posição e aperte os parafusos ao binário final.
• Passo 3. Após a instalação, meça o paralelismo e o desvio das dentes com um relógio comparador; verifique o alinhamento ao longo de todo o comprimento.
• Passo 4. Rebarbe e instale pinos de localização quando necessário para fixar a posição e evitar deslocamentos axiais.

Pontos a ter em atenção

• Assegure lubrificação e protecção contra corrosão adequadas durante a instalação e operação.
• Evite sobrecargas prolongadas que possam causar danos nos dentes ou desgaste prematuro.
• Realize manutenção regular: lubrificação, limpeza e prevenção da corrosão para prolongar a vida útil.
• Proteja a cremalheira de contaminantes agressivos e mantenha um ambiente de funcionamento limpo e seco.

Diagnóstico de avarias (sintoma → causa possível → medida correctiva)

• Aumento do ruído → Transmissão danificada → Inspecione a transmissão e substitua componentes danificados.
• Montagem cremalheira–pinhão incorreta → Posicionamento errado → Rever os passos de instalação e reposicionar a cremalheira/pinhão.
• Mau lubrificação → Falha de lubrificação ou lubrificante incorreto → Verificar o sistema de lubrificação e usar o lubrificante recomendado; ajustar a dosagem.
• Sobreaquecimento → Dimensionamento ou refrigeração insuficientes → Rever os parâmetros de projeto, melhorar a refrigeração ou adicionar dissipadores térmicos.
• Vazamento de óleo → Excesso de lubrificante ou falha de vedação → Remover lubrificante em excesso; inspeccionar as vedações e corrigir a frequência de lubrificação.
• Fissuras/pitting na superfície dos dentes → Lubrificação insuficiente ou contaminação → Melhorar a lubrificação (sistema automático recomendado) e proteger o ambiente.
• Fractura do dente → Sobrecarga ou colisão → Verificar limites de binário de projeto, procurar impactos externos e verificar paragens de emergência.
• Má precisão (paralelismo/perpendicularidade) → Montagem incorreta → Reconfirmar referências de montagem e ajustar.

Especificações padrão (tabela)
Código de especificação | Módulo | L (mm) | Número de dentes | B | H2 | H1 | A | L2 | Número de furos | H | D1 | D2 | T | A1 | L1 | D3 | Erro cumulativo de passo
PR156S050M0 | 1.5 | 499.51 | 106 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 441.5 | 5.7 | 0.029
PR156S100M0 | 1.5 | 999.03 | 212 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 941 | 5.7 | 0.033
PR026S050M0 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 440.1 | 5.7 | 0.029
PR026S100M0 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 942.7 | 5.7 | 0.034
PR036S050M0 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.1 | 7.7 | 0.032
PR036S100M0 | 3 | 1017.88 | 108 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 949.1 | 7.7 | 0.037
PR046S050M0 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.7 | 7.7 | 0.034
PR046S100M0 | 4 | 1005.31 | 80 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 930.3 | 7.7 | 0.04
PR056S050M0 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.83 | 125.66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.4 | 11.7 | 0.034
PR056S100M0 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.83 | 125.66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945 | 11.7 | 0.04
PR066S050M0 | 6 | 508.94 | 27 | 59 | 49 | 43 | 63.62 | 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.1 | 15.7 | 0.034
PR066S100M0 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 | 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 955 | 15.7 | 0.04
PR086S050M0 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.83 | 125.66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.5 | 19.7 | 0.037
PR086S100M0 | 8 | 1005.31 | 40 | 79 | 79 | 71 | 62.83 | 125.66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952 | 19.7 | 0.043

Características / especificações técnicas

• Material: aço n.º 1.0503 (C45).
• Módulos disponíveis: 1,5; 2; 3; 4; 5; 6; 8.
• Dureza após têmpera por alta frequência: 50–55 HRC.
• Ângulo de hélice: 0° (dentes retos).
• Grau de qualidade: 6s (alta precisão).
• Vários códigos de especificação disponíveis (consultar documentação do produto para tabelas completas).
