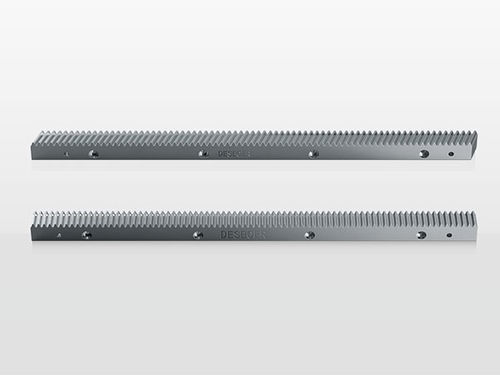

Engrenagem reta PG series

de dentes helicoidaishelicoidalem aço-carbono

Product name
DESBOER Grinding Induction Hardening / Helical Gear

Overview
Material: Aço n.º 1.0503 (C45). Módulos disponíveis: 1,5, 2, 3, 4, 5, 6, 8. Dureza da superfície após têmpera por indução: 50–55 HRC. Exemplo de ângulo de hélice: (LH) 19°31'42". Indicada para transmissões industriais que exigem engrenagens helicoidais temperadas por indução com geometria dentária precisa.

Gearbox technical specifications

• PG15L050C0 — Módulo: 1,5 | L1: 150 | Nº de dentes: 30 | L2: 4,9 | b: 17 | h_k: 17
• PG15L050C1 — Módulo: 1,5 | L1: 150 | Nº de dentes: 30 | L2: 4,9 | b: 19 | h_k: 19
• PG02L050C0 — Módulo: 2 | L1: 200 | Nº de dentes: 30 | L2: 8,87 | b: 25 | h_k: 24
• PG03L050C0 — Módulo: 3 | L1: 200 | Nº de dentes: 20 | L2: 10,64 | b: 30 | h_k: 29
• PG04L050C0 — Módulo: 4 | L1: 200 | Nº de dentes: 15 | L2: 14,19 | b: 40 | h_k: 39
• PG05L050C0 — Módulo: 5 | L1: 200 | Nº de dentes: 12 | L2: 17,73 | b: 50 | h_k: 39
• PG06L050C0 — Módulo: 6 | L1: 200 | Nº de dentes: 10 | L2: 21,28 | b: 60 | h_k: 49
• PG08L050C0 — Módulo: 8 | L1: 213,33 | Nº de dentes: 8 | L2: 28,37 | b: 80 | h_k: 79

Installation methods

• Passo 1: Alinhar a cremalheira com os furos de parafuso pré-fabricados na mesa de montagem e apertar os parafusos de fixação conforme a força de pré-tensão especificada.
• Passo 2: Usar uma braçadeira inversa para auxiliar a instalação da extensão da cremalheira; ajustar a posição e apertar com o parafuso de fixação.
• Passo 3: Após a instalação, medir o paralelismo da cremalheira e o desvio das dentes com um relógio comparador; verificar as tolerâncias.
• Passo 4: Após o teste, alargar o furo de localização e instalar o pino de localização para fixar o conjunto.

Matters needing attention

• Garantir lubrificação adequada e proteção contra corrosão durante a instalação e operação.
• Evitar sobrecargas prolongadas para prevenir falhas prematuras dos dentes ou engrenagens.
• Manter o ambiente de operação limpo e seco para minimizar contaminação e desgaste.

Troubleshooting

• Aumento de ruído
  • Possível causa: Transmissão danificada — Correção: Inspecionar os componentes da transmissão.
  • Possível causa: Montagem incorreta da cremalheira e pinhão — Correção: Verificar os passos de instalação e ajustar a montagem.
  • Possível causa: Falha de lubrificação — Correção: Verificar o sistema de lubrificação e restaurar lubrificante e volume corretos.
• Aumento da temperatura de operação
  • Possível causa: Projeto inadequado — Correção: Revisar parâmetros de projeto.
  • Possível causa: Sobreaquecimento da transmissão — Correção: Inspecionar a transmissão e adicionar dissipador térmico se necessário.
  • Possível causa: Temperatura ambiente elevada — Correção: Fornecer refrigeração adicional.
• Vazamento de óleo
  • Possível causa: Dose excessiva de lubrificante — Correção: Remover excesso de óleo e ajustar frequência e dosagem de lubrificação.
  • Possível causa: Vazamento — Correção: Inspecionar e reparar o sistema de lubrificação.
• Rachas por atrito na superfície dos dentes
  • Possível causa: Má lubrificação — Correção: Corrigir frequência de lubrificação; considerar sistema de lubrificação automático.
  • Possível causa: Ambiente contaminado — Correção: Manter o ambiente limpo e seco.
  • Possível causa: Óleo incorreto — Correção: Corrigir o uso do óleo lubrificante.
  • Possível causa: Influência magnética — Correção: Garantir que o engrenagem e a cremalheira não estejam magnetizados.
• Fratura do engrenagem
  • Possível causa: Sobrecarga — Correção: Verificar parâmetros de projeto.
  • Possível causa: Colisão com equipamento — Correção: Garantir ausência de corpos estranhos na área de operação; verificar parada de emergência e operar conforme regulamentos.
  • Possível causa: Picado ou má lubrificação — Correção: Manter boa lubrificação e monitorar condição das superfícies dentadas.
  • Possível causa: Paralelismo ou perpendicularidade inadequados — Correção: Reconfirmar precisão do posicionamento da cremalheira.
• Erro de posicionamento excessivo
  • Possível causa: Posição incorreta entre pinhão e cremalheira — Correção: Reconfirmar e corrigir posição e alinhamento de montagem.

Caractéristiques / Spécifications techniques

• Material: Aço n.º 1.0503 (C45)
• Módulos disponíveis: 1,5, 2, 3, 4, 5, 6, 8
• Dureza de superfície por têmpera por indução: 50–55 HRC
• Exemplo de ângulo de hélice: (LH) 19°31'42"
• Códigos de especificação disponíveis: PG15L050C0, PG15L050C1, PG02L050C0, PG03L050C0, PG04L050C0, PG05L050C0, PG06L050C0, PG08L050C0
• Procedimento de instalação completo e orientação de resolução de problemas fornecidos
