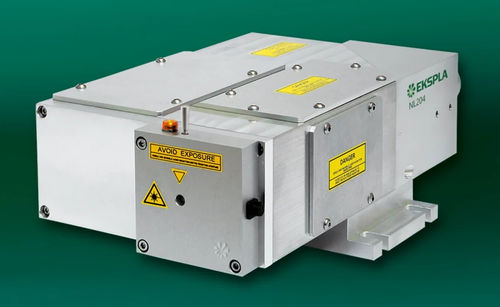

Sistema de laser pulsado NL200

de nanossegundosQ switchde estado sólido

A série NL200 é um laser de nanosegundos DPSS comutado por Q, compacto e refrigerado a ar, projetado para alta energia de pulso em taxas de repetição em kHz. Seu design bombeado pela extremidade garante compacidade e fácil integração em diversos equipamentos laser industriais e de P&D. Com curta duração de pulso em nanosegundos, taxa de repetição variável e disparo TTL externo, a série NL200 é uma fonte excelente e econômica para aplicações que exigem maior energia de pulso, como processamento de materiais, reparo de painéis de exibição LCD e OLED, ablação, marcação, gravação, limpeza a laser e deposição a laser. Este laser pode ser equipado com módulos de geração harmônica para comprimentos de onda de 532 nm, 355 nm, 266 nm e 213 nm, tornando-o uma ferramenta versátil para espectroscopia, imagem fotoacústica e sensoriamento remoto. O design mecanicamente estável e hermeticamente selado garante operação confiável e longa vida útil dos componentes.

Características

• Confiabilidade reconhecida pelos clientes
• Dois anos de garantia
• Até 4 mJ de energia de pulso a 1064 nm
• Taxa de repetição variável até 2500 Hz
• Comprimentos de onda de 532 nm, 355 nm, 266 nm, 213 nm como opções padrão
• Duração de pulso <10 ns a 1064 nm
• Comutação Q eletro-óptica
• Operação chave na mão
• Cavidade selada robusta
• Tamanho compacto
• Simples e robusto
• Refrigerado a ar
• Disparo TTL externo
• Controle remoto via teclado e/ou qualquer controlador rodando em qualquer sistema operacional usando comandos API REST

Aplicações

• Processamento de materiais
• Reparo de painéis de exibição LCD e OLED
• Marcação
• Microusinagem
• Gravação
• Deposição a laser
• Limpeza a laser
• Ablação
• Espectroscopia
• Bombeamento OPO
• Sensoriamento remoto

Benefícios

• Ajuste contínuo da taxa de repetição mantendo constante a energia de pulso, estabilidade superior de apontamento do feixe e de energia para aplicações de microusinagem, marcação, remoção de filmes finos
• Perfil de feixe suave próximo ao Gaussiano com valor baixo de M² < 1.3 e boa capacidade de foco, benéfico para reparo de displays LCD e OLED
• Compacidade e leveza para fácil transporte e economia de espaço
• Seleção rápida de comprimento de onda para aplicações que exigem comprimentos de onda alternados, como ablação de materiais e LIBS
• Refrigeração a ar, tecnologia de bombeamento pela extremidade confiável, design DPSS sem amplificador para fácil operação, alinhamento, instalação e baixo custo de propriedade
• Variedade de interfaces de controle (USB, RS232, LAN, WLAN) para fácil integração com equipamentos de laboratório ou OEM

Especificações

• Energia de pulso (a 1064 nm): NL201: 0.9 mJ, NL202: 2.0 mJ, NL204: 4.0 mJ
• Energia de pulso (a 532 nm): NL201: 0.3 mJ, NL202: 0.9 mJ, NL204: 2.0 mJ
• Energia de pulso (a 355 nm): NL201: 0.2 mJ, NL202: 0.6 mJ, NL204: 1.3 mJ
• Energia de pulso (a 266 nm): NL201: 0.08 mJ, NL202: 0.2 mJ, NL204: 0.6 mJ
• Energia de pulso (a 213 nm): NL201: 0.04 mJ, NL202: 0.1 mJ, NL204: 0.2 mJ
• Estabilidade de energia de pulso (Desvio padrão): a 1064 nm: <0.5%, a 532 nm: <2.5%, a 355 nm: <3.5%, a 266 nm: <4%, a 213 nm: <5%
• Duração típica do pulso: 7–10 ns
• Deriva de potência: ±2%
• Taxa de repetição de pulso: NL201: 0–2500 Hz, NL202/NL204: 0–1000 Hz
• Perfil espacial do feixe: próximo ao Gaussiano em campos próximos e distantes
• Elipticidade: 0.9–1.1 a 1064 nm
• M²: <1.3
• Divergência do feixe: <3 mrad
• Polarização: linear
• Diâmetro típico do feixe: 0.7 mm
• Estabilidade de apontamento do feixe (RMS): ≤10 µrad
• Jitter óptico (Desvio padrão): <0.5 ns
• Tamanho da cabeça do laser (L × C × A): 164 × 320 × 93 mm
• Unidade de alimentação (L × C × A): 470 × 390 × 140 mm
• Comprimento do umbilical: 3 m
• Refrigeração: refrigerado a ar
• Temperatura ambiente: 18–30 °C
• Umidade relativa: 20–80% (sem condensação)
• Requisitos de energia: 100–240 V AC, monofásico, 50/60 Hz
• Consumo de energia: <600 W
• Limpeza da sala: não pior que ISO Classe 9

Nota

• O laser deve estar conectado à eletricidade principal o tempo todo. Se desconectado por mais de 1 hora, são necessárias algumas horas de aquecimento antes de ligá-lo.
