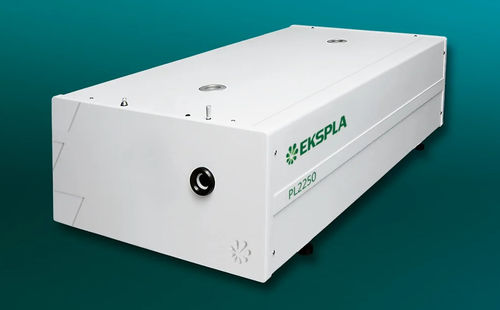

Sistema de laser de picossegundo PL2250

para espectroscópioNd:YAGrefrigerado a água

A série PL2250 é constituída por lasers de Nd:YAG de picossegundos bombeados por lâmpada de flash, concebidos para fornecer impulsos de picossegundos de alta energia até 100 mJ a uma taxa de repetição de 20 Hz. Estes lasers apresentam um design económico que aumenta a fiabilidade e reduz os custos de funcionamento e manutenção. O sistema incorpora um oscilador principal de estado sólido bombeado por díodo (DPSS) num bloco monolítico hermeticamente selado e um amplificador regenerativo inovador bombeado por díodo, o que resulta numa lente térmica insignificante e numa maior estabilidade a longo prazo. O amplificador de potência bombeado por lâmpada de flash é optimizado para uma amplificação eficiente, mantendo um perfil de feixe quase gaussiano e uma baixa distorção da frente de onda. A energia do impulso de saída pode ser ajustada com precisão e a geração de harmónicas é conseguida utilizando cristais KD*P e KDP ajustados em ângulo em fornos termoestabilizados, garantindo uma elevada pureza espetral para cada harmónica. Os monitores de energia incorporados fornecem feedback contínuo e o sistema oferece vários impulsos de disparo para sincronização do equipamento, com avanço ou atraso ajustáveis. Caraterísticas

• Oscilador mestre DPSS hermeticamente selado
• Amplificador regenerativo bombeado por díodo
• Amplificador de potência bombeado por lâmpada de flash produzindo até 100 mJ por pulso a 1064 nm
• Duração de pulso de 30 ps (20 ps opcional)
• Excelente estabilidade de duração de pulso
• Taxa de repetição de até 20 Hz
• Pulso de disparo de câmara de interrupção com <10 ps
• Excelente estabilidade de apontamento do feixe
• Opções de gerador de segundo, terceiro, quarto e quinto harmónicos termo-estabilizados
• Controlo por PC
• Controlo remoto por teclado

Aplicações

• Fluorescência resolvida no tempo (incluindo medições com câmaras de varrimento)
• Espectroscopia SFG/SHG
• Espectroscopia não linear
• Espectroscopia de rutura induzida por laser
• Bombeamento por OPG
• Deteção remota por laser
• Rastreio por satélite
• Outras experiências espectroscópicas e de ótica não linear

Design inovador A série PL2250 apresenta um design económico que melhora a fiabilidade e reduz os custos operacionais. O oscilador principal DPSS é hermeticamente selado e o amplificador regenerativo bombeado por díodo permite taxas de repetição variáveis e um funcionamento sem manutenção. O amplificador de potência bombeado por lâmpada de flash é optimizado para uma amplificação de impulsos eficiente, mantendo um perfil de feixe quase gaussiano e uma baixa distorção da frente de onda. A energia do impulso de saída é ajustável em passos de 1%, com uma estabilidade de energia de impulso para impulso inferior a 0,8% rms a 1064 nm. A geração de harmónicas utiliza cristais KD*P e KDP com ângulo ajustado em fornos termoestabilizados, com separadores de harmónicas para uma elevada pureza espetral. Os monitores de energia incorporados fornecem feedback em tempo real e o sistema oferece múltiplos impulsos de disparo para sincronização, com avanço ou atraso ajustáveis. Controlo simples e conveniente do laser O laser pode ser operado a partir de um dispositivo mestre ou computador pessoal através de USB (VCP, comandos ASCII), RS232 (comandos ASCII), LAN (REST API) ou a partir de um painel de controlo remoto com um visor retroiluminado.

• USB: porta de série virtual, comandos ASCII
• RS232: Comandos ASCII
• LAN: REST API
• WLAN: REST API

Opções

• -P20: Fornece pulso de saída com duração de 20 ps ±10%. As energias de pulso são 30% menores em comparação com a versão de 30 ps. Largura de linha <2 cm-¹ a 1064 nm.
• -P80: Fornece 80 ps ± 10% de duração do pulso de saída. Especificações de energia de pulso conforme o modelo.

Caraterísticas / Especificações Técnicas

• Energia de impulso (a 1064 nm): até 100 mJ (PL2251C), 80 mJ (PL2251B), 50 mJ (PL2251A)
• Energia de impulso (a 532 nm): até 50 mJ (PL2251C), 40 mJ (PL2251B), 25 mJ (PL2251A)
• Energia de impulso (a 355 nm): até 30 mJ (PL2251C), 24 mJ (PL2251B), 15 mJ (PL2251A)
• Energia de pulso (a 266 nm): até 12 mJ (PL2251C), 10 mJ (PL2251B), 7 mJ (PL2251A)
• Estabilidade da energia de pulso (StdDev): <0.8% a 1064 nm, <1,0% a 532 nm, <1,1% a 355 nm, <1,2% a 266 nm
• Duração do pulso (FWHM): 29 ± 5 ps (intervalo opcional de 20-90 ps)
• Estabilidade da duração do pulso: ±1.0 ps
• Taxa de repetição: até 20 Hz
• Polarização: linear, vertical, >99%
• Contraste pré-pulso: >200:1
• Jitter de pulso ótico: interno/externo
• Regime de disparo interno: <50 ps
• Regime de disparo externo: ~3 ns
• Atraso de pulso SYNC OUT: -500 a 50 ns ajustável
• Divergência do feixe: <0,5 mrad
• Estabilidade de apontamento do feixe (RMS): ≤20 μrad
• Diâmetro do feixe: ~8 mm (PL2251A), ~10 mm (PL2251B), ~12 mm (PL2251C)
• Tempo de aquecimento típico: 30 min
• Tamanho da cabeça do laser (com harmónica): 456×1233×249 mm ±3 mm
• Tamanho da cabeça do laser (sem harmónica): 456×1031×249 mm ±3 mm
• Tamanho do armário elétrico: 550×600×550 mm ±3 mm (19″ standard, MR-9)
• Comprimento umbilical: 2,5 m
• Arrefecimento: arrefecido a água
• Consumo de água: <8 l/min, 2 bar, max. 20 °C
• Temperatura ambiente: 22 ±2 °C
• Umidade relativa: 20-80% (sem condensação)
• Requisitos de potência: 200-240 V AC, 16 A, monofásico, 50/60 Hz
• Consumo de energia: <2,5 kVA
