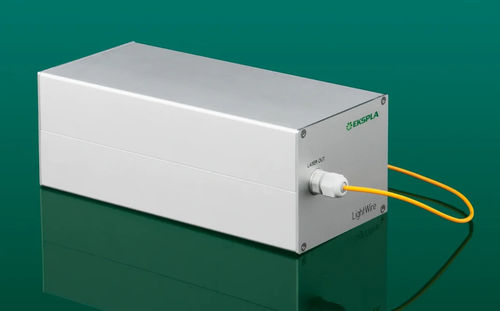

Módulo de laser de femtossegundo LightWire FFS

de picossegundode fibrade infravermelho próximo

A série LightWire FFS são semeadores de fibra compactos projetados para lasers de femtossegundo, dedicados à semeadura de sistemas CPA baseados em Nd:YAG, Yb:YAG, Yb:KGW e Yb:CALGO. Esses lasers de fibra oferecem operação turnkey, design monolítico e não requerem manutenção, tornando-os ideais para ambientes industriais e laboratórios de pesquisa multidisciplinares. A série inclui modelos com durações de pulso de femtossegundo e picosegundo, proporcionando flexibilidade para várias aplicações.

Características

• Energia de pulso > 250 nJ a uma taxa de repetição < 200 kHz (para FFS200CHI)
• Pulsos largos comprimidos ou chirpados
• Pulsos comprimíveis até < 200 fs (para FFS100CHI) e < 250 fs (para FFS200CHI)
• Duração do pulso < 140 fs (para FFS200)
• Opção PLL
• Outros comprimentos de onda disponíveis mediante solicitação

Aplicações

• Semeadura de sistemas CPA de femtossegundo
• Espectroscopia ultrarrápida
• Espectroscopia de terahertz no domínio do tempo

Descrição
A série LightWire FFS é projetada para pesquisadores e integradores OEM que necessitam de fontes compactas, convenientes e sem manutenção com pulsos de picosegundo limitados por largura de banda, pulsos largos comprimíveis até <200 fs, ou pulsos de femtossegundo abaixo de 140 fs. A taxa de repetição de pulso amplamente ajustável (25 kHz – 50 MHz) torna esses lasers adequados para microscopia não linear, espectroscopia resolvida no tempo, espectroscopia de terahertz e aplicações de metrologia ultrarrápida. Os lasers FFS estão disponíveis com duração de pulso de femtossegundo diretamente da fibra ou com pulsos chirpados. Uma ampla largura de banda espectral (até 15 nm) permite a amplificação de pulsos com duração comprimida <200 fs. O modelo FFS200CHI apresenta um perfil de chirp personalizável para corresponder ao design do compressor do sistema CPA.

Especificações

• Comprimento de onda central: 1030 ± 1 nm (FFS100CHI, FFS200CHI), 1064 nm (FFS200)
• Largura de banda espectral típica (a FWHM): até 15 nm (FFS100CHI, FFS200CHI), > 20 nm (FFS200)
• Duração do pulso: Até 30 ps, comprimível até < 200 fs (FFS100CHI); > 50 ps, comprimível até < 250 fs (FFS200CHI); < 140 fs (FFS200)
• Perfil de chirp: linear, personalizado (FFS100CHI, FFS200CHI); NA (FFS200)
• Taxa de repetição de pulso com seletor de pulso: 25 kHz – 50 MHz (FFS100CHI, FFS200); 100 kHz – 50 MHz (FFS200CHI)
• Potência de saída (sem/com seletor de pulso): > 50 mW / > 25 mW (FFS100CHI); > 200 mW a 50 MHz, > 100 mW a 1 MHz, > 25 mW a 100 kHz (FFS200CHI); > 200 mW / > 100 mW (FFS200)
• Energia de pulso (sem/com seletor de pulso): > 1 nJ / > 0.5 nJ (FFS100CHI); > 250 nJ a taxas de repetição < 200 kHz (FFS200CHI); > 5 nJ / > 2.5 nJ (FFS200)
• Polarização: linear, > 100:1 extinção (FFS100CHI, FFS200CHI); linear, > 10:1 extinção (FFS200)
• Saída óptica: conector FC/APC ou colimador com flange de montagem (FFS100CHI); colimador & nó isolador (FFS200CHI); conector FC/PC ou feixe colimado (FFS200)
• Comprimento da fibra de saída: até 5 m (FFS100CHI), até 3 m (FFS200CHI), até 2 m (FFS200)
• Diâmetro do feixe: 0.9 ± 0.1 mm (todos os modelos)
• Altura do feixe: 38 mm (FFS200CHI), NA (outros)
• Qualidade do feixe: M² < 1.1 (FFS100CHI, FFS200CHI), M² < 1.5 (FFS200)
• Monitoramento do trem de pulsos: saída de fotodiodo para trem de oscilador, pulso de sincronização TTL para saída de laser (quando o seletor de pulso está incluído)
• Dimensões do colimador (D × L): Ø33 × 11.76 mm (todos os modelos)
• Interface de controle: CAN (USB, RS232, LAN opcional)
• Temperatura ambiente: 10–30 °C
• Umidade relativa: não condensante
• Fonte de alimentação: 100–240 V, 50–60 Hz AC
• Consumo de energia: máximo 230 W (típico 60 W)

Informações de pedido

• As informações de pedido e opções de configuração estão disponíveis na documentação do produto e nas imagens de pedido.

Características / Especificações técnicas

• Energia de pulso: até > 250 nJ a < 200 kHz (FFS200CHI)
• Duração do pulso: comprimível até < 200 fs (FFS100CHI), < 250 fs (FFS200CHI), < 140 fs (FFS200)
• Comprimento de onda central: 1030 ± 1 nm (FFS100CHI, FFS200CHI), 1064 nm (FFS200)
• Largura de banda espectral: até 15 nm (FFS100CHI, FFS200CHI), > 20 nm (FFS200)
• Taxa de repetição de pulso: 25 kHz – 50 MHz (FFS100CHI, FFS200), 100 kHz – 50 MHz (FFS200CHI)
• Potência de saída: até > 200 mW
• Polarização: linear, alta taxa de extinção
• Diâmetro do feixe: 0.9 ± 0.1 mm
• Interface de controle: CAN, USB, RS232, LAN (opcional)
• Temperatura de operação: 10–30 °C
• Fonte de alimentação: 100–240 V, 50–60 Hz AC
• Consumo de energia: até 230 W
