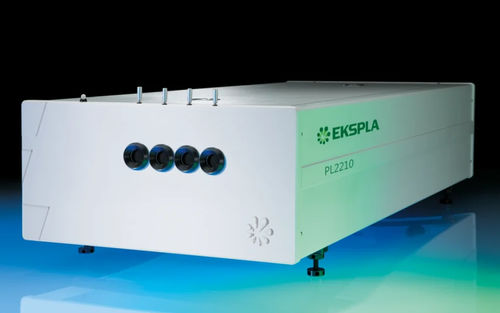

Sistema de laser de picossegundo PL2210

de estado sólidode bombeamentopara espectroscópio

A série PL2210 é constituída por lasers Nd:YAG com bombagem por díodo, arrefecidos a ar e bloqueados por modo, que fornecem impulsos de picossegundos a taxas de repetição de quilohertz. Estes lasers foram concebidos para uma elevada energia de impulsos a taxas de kHz e apresentam um design de estado sólido, bombeado por díodo com arrefecimento a ar (não é necessária uma fonte de água externa para o PL2210A e o PL2210B). Oferecem um funcionamento "chave na mão", baixos custos de manutenção e um impulso de disparo de câmara de sequência opcional com jitter <10 ps rms. O controlo é flexível, com interfaces de teclado de controlo remoto e de PC disponíveis, e geradores opcionais de segunda, terceira e quarta harmónicas com temperatura estabilizada. Caraterísticas

• Alta energia de pulso a taxas de kHz
• Design de estado sólido bombeado por diodo
• Refrigerado a ar - não é necessário suprimento externo de água (somente para PL2210A, PL2210B apenas)
• Operação chave na mão
• Baixos custos de manutenção
• Opcional pulso de disparo da câmara de raia com jitter <10 ps rms
• Pad de controlo remoto
• Controlo por PC
• Opcional geradores de segunda, terceira e quarta harmónicas estabilizados à temperatura

Aplicações

• Fluorescência resolvida no tempo (incluindo medições com câmara de filtragem), espetroscopia com bomba de sonda
• Bombeamento de OPG/OPA/OPO
• Sensorização remota por laser
• Outras aplicações espectroscópicas e de ótica não linear

Descrição A curta duração do pulso, a excelente estabilidade pulso a pulso e a qualidade superior do feixe tornam a série PL2210 adequada para processamento de materiais, espetroscopia com resolução de tempo, bombeamento de gerador paramétrico ótico e outras tarefas avançadas. O design flexível permite itens opcionais, como um seletor de impulsos para controlar a taxa de repetição e permitir o modo de disparo único. A taxa de repetição e o tempo dos impulsos podem ser bloqueados numa fonte RF externa ou noutro sistema laser ultrarrápido. O laser fornece um impulso de disparo para sincronização do equipamento, com um impulso SYNC OUT de baixa instabilidade ajustável a partir de um PC. A função PRETRIG oferece até 400 μs de avanço do pulso de disparo para disparos precisos e de baixa instabilidade da câmara de sequência. A comutação motorizada do comprimento de onda está disponível para o PL2210A e o PL2210B, com cristais não lineares em aquecedores com temperatura estabilizada para geração de harmónicos de elevada pureza espetral. O laser pode ser operado através de USB (VCP, comandos ASCII), RS232 (comandos ASCII), LAN (REST API), WLAN (REST API) ou um painel de controlo remoto com um ecrã retroiluminado. Interfaces de comunicação

• USB: porta serial virtual, comandos ASCII
• RS232: Comandos ASCII
• LAN: REST API
• WLAN: REST API

Modelos disponíveis

• PL2210A: Até 0,9 mJ, impulsos de 29 ps a uma taxa de repetição de até 1 kHz
• PL2210B: Até 2,5 mJ, impulsos de 29 ps a uma taxa de repetição de até 1 kHz
• PL2211A: Até 5 mJ de energia a uma taxa de repetição de 1 kHz a impulsos de 29 ps

Opções

• -PRETRIG: Fornece pulso de baixo jitter para disparo de câmera streak com lead/delay na faixa de -400...600 μs e jitter <10 ps rms
• -P80: Fornece 80 ps ±10% de duração do pulso de saída
• -P20: Fornece 20 ps ±10% de duração do pulso de saída
• -PC: Permite a redução da taxa de repetição de impulsos por números inteiros, modo de disparo único, e reduz o fundo quasi-CW de baixa intensidade a 1064 nm (saída reduzida em ~20% com esta opção)

Especificações

• Energia de saída a 1064 nm: PL2210A: 0,9 mJ, PL2210B: 2,5 mJ, PL2211A: 5 mJ
• Energia de saída a 532 nm: PL2210A: 0,45 mJ, PL2210B: 1,3 mJ, PL2211A: 2,5 mJ
• Energia de saída a 355 nm: PL2210A: 0,35 mJ, PL2210B: 0,8 mJ, PL2211A: 1,6 mJ
• Energia de saída a 266 nm: PL2210A: 0,1 mJ, PL2210B: 0,25 mJ, PL2211A: 0,5 mJ
• Estabilidade da energia de impulso (StdDev): 1064 nm: 0.5%, 532 nm: 0.8%, 355 nm: 1.0%, 266 nm: 2,0%
• Duração do pulso (FWHM): 29 ± 5 ps
• Taxa de repetição do pulso: 1 kHz
• Modo de disparo: interno/externo
• Atraso típico do pulso TRIG1 OUT: -500 ... 50 ns
• Jitter do pulso TRIG1 OUT: <0,1 ns rms
• Modo espacial: Próximo de Gaussiano
• Divergência de feixe: <1 mrad
• Diâmetro do feixe: PL2210A: 1,7 mm, PL2210B/PL2211A: ~3 mm
• Estabilidade de apontamento do feixe (RMS): <30 μrad
• Contraste pré-pulso: >200 : 1
• Polarização: linear, >100 : 1
• Tamanho da cabeça do laser (L × C × A): 500 × 1031 × 249 ±3 mm
• Tamanho da fonte de alimentação (L × C × A): PL2210A: 365 × 392 × 290 mm, PL2210B: 450 × 375 × 130 ±3 mm, PL2211A: 550 × 600 × 550 ±3 mm (19″ standard, MR-9)
• Serviço de água: PL2210A/B: não é necessário, arrefecido a ar; PL2211A: refrigerador autónomo
• Temperatura ambiente: 22 ± 2 °C
• Humidade relativa: 20-80% (sem condensação)
• Requisitos de alimentação: 100-240 V AC, monofásico 50/60 Hz
• Consumo de energia: PL2210A/B: <1 kW, PL2211A: <1,5 kW

Nota

• O laser deve estar sempre ligado à rede eléctrica. Se estiver desligado durante mais de 1 hora, é necessário um aquecimento de algumas horas antes de o ligar.
