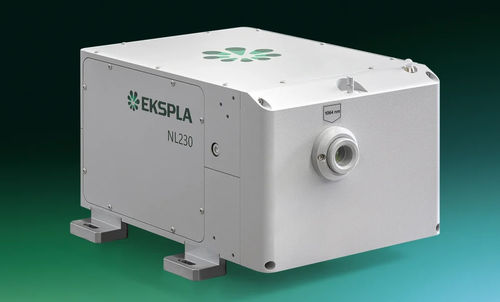

Sistema de laser de nanossegundos NL230

LiDARindustrialTi:safira

A série de lasers de nanosegundos curtos bombeados por diodo NL230 é projetada para produzir pulsos de alta intensidade e alto brilho, e é direcionada para aplicações como ablação de materiais, Detecção e Medição de Distâncias por Luz (LIDAR), sensoriamento remoto, espectroscopia de massa, bombeamento OPO, Ti:Sapphire ou laser de corante e muitos mais. O bombeamento por diodo permite uma operação do laser sem manutenção por um período prolongado – mais de 3 anos para uma estimativa de oito horas de trabalho por dia.

Características

• Confiabilidade reconhecida pelos clientes
• Garantia de dois anos
• Bombeado por diodo
• Cavidade laser selada e robusta
• Até 190 mJ a 1064 nm de energia de pulso
• Até 100 Hz de taxa de repetição de pulso
• Duração de pulso curta na faixa de 3 a 6 ns
• Acoplador de saída de refletividade variável para um feixe de baixa divergência
• Operação silenciosa: sem mais som de disparo de lâmpada de flash
• Controle remoto via teclado e/ou qualquer controlador funcionando em qualquer sistema operacional usando comandos API REST
• Geradores de harmônicos segundo e terceiro estabilizados em temperatura (opcional)
• Obturador eletromecânico (opcional)
• Janela de saída facilmente substituível

Aplicações

• LIBS (Espectroscopia de Ruptura Induzida por Laser)
• Ablação de materiais
• Bombeamento OPO
• Sensoriamento remoto
• LIDAR (Detecção e Medição de Distâncias por Luz)
• Espectroscopia de massa
• LIF (Fluorescência Induzida por Laser)

Descrição
Os lasers da série NL230 são construídos com blocos monolíticos de alumínio robustos, selados e usinados com precisão, garantindo operação confiável em ambientes industriais difíceis, como a espectroscopia de ruptura induzida por laser (LIBS). As opções de harmônicos segundo e terceiro expandem a gama de aplicações, onde alta energia de pulso e alta estabilidade de pulso a pulso são necessárias. Para controle e integração fáceis e sem problemas com outros equipamentos industriais, o laser da série NL230 é equipado com interfaces USB/RS232 e pode ser acionado externamente com um jitter tão baixo quanto < 0,5 ns StDev. Os lasers da série NL230 são projetados para funcionar de forma confiável 24/7 em um ambiente industrial.

Benefícios

• Pulsos de curta duração de 3 a 6 ns garantem forte interação com o material, altamente adequados para LIBS
• Saída de eixo único de comprimento de onda selecionável pelo usuário é superior para experimentos que requerem comprimentos de onda alternados, como ablação de materiais e LIBS
• Design monolítico robusto que permite o uso do laser em ambientes difíceis
• Design bombeado por diodo que proporciona operação silenciosa, elimina a irritação da luz de flash
• Variedade de interfaces (USB, RS232, LAN, WLAN) que garantem controle fácil e integração com outros equipamentos

Especificações

• Modelo: NL231-50 / NL231-100
• Energia de pulso (não menos de): a 1064 nm: 190 mJ (NL231-50), 150 mJ (NL231-100); a 532 nm: 110 mJ (NL231-50), 90 mJ (NL231-100); a 355 nm: 55 mJ (NL231-50), 40 mJ (NL231-100); a 266 nm: 3 mJ (NL231-50), 1,2 mJ (NL231-100)
• Estabilidade de energia de pulso (StdDev): a 1064 nm: < 1,0 %; a 532 nm: < 2,5 %; a 355 nm: < 3,5 %; a 266 nm: < 5 %
• Taxa de repetição de pulso: 50 Hz (NL231-50), 100 Hz (NL231-100)
• Deriva de potência: < ±3 %
• Duração de pulso: 3–6 ns
• Largura de linha: < 1 cm⁻¹ a 1064 nm
• Perfil de feixe: “Top Hat” em campo próximo e próximo de Gaussiano em campo distante
• Divergência de feixe: < 0,8 mrad
• Estabilidade de apontamento de feixe (RMS): ≤ 60 μrad
• Polarização: linear, > 90 % a 1064 nm
• Diâmetro típico de feixe: 5 mm
• Jitter de pulso óptico (StDev): Regime de acionamento interno/externo: < 0,5 ns
• Tempo de aquecimento típico: 10 min
• Tamanho da cabeça do laser (L × C × A): 251 × 290 × 167 ± 3 mm
• Unidade de fonte de alimentação (L × C × A): Caixa de mesa: 449 × 390 × 140 ± 3 mm; módulo de 19″: 483 × 390 × 140 ± 3 mm
• Chiller externo: consultar
• Comprimento do umbilical: 3 m
• Refrigeração: chiller externo
• Temperatura ambiente: 18–30 °C
• Umidade relativa: 20–80 % (sem condensação)
• Requisitos de energia: 100–240 V AC, monofásico, 50/60 Hz
• Consumo de energia: < 1,0 kW
• Limpeza da sala: não pior que ISO Classe 9
