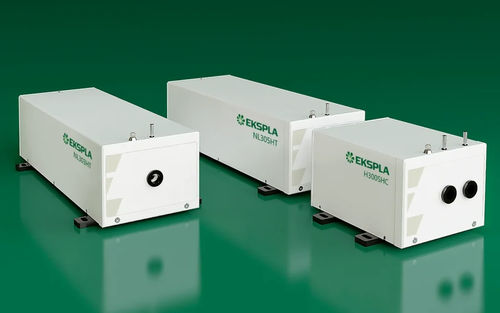

Sistema de laser de nanossegundos NL300

Q switchsintonizávelde laboratório

A série NL300 é composta por lasers compactos de Nd:YAG de nanossegundos com comutação Q electro-ótica e bombeamento por lâmpada de flash, concebidos para fornecer impulsos de alta energia com durações de 3-6 ns a taxas de repetição até 20 Hz. Estes lasers são reconhecidos pela sua fiabilidade e pela robustez da sua cavidade laser selada, o que os torna adequados para aplicações científicas e industriais exigentes. A série NL300 oferece uma vasta gama de módulos geradores de harmónicos, permitindo a geração de comprimentos de onda até ao 5º harmónico, e inclui atenuadores opcionais para comprimentos de onda fundamentais e harmónicos. O sistema suporta refrigeração água-água ou água-ar e permite a substituição da lanterna sem desalinhamento da cavidade do laser. O controlo remoto é possível através do teclado e/ou da porta RS232/USB, com controladores LabView™ incluídos para uma fácil integração. Caraterísticas

• Confiabilidade reconhecida pelos clientes
• Dois anos de garantia
• Cavidade laser selada e robusta
• Energia de pulso até 1100 mJ
• Estabilidade de energia de pulso superior a 1% StDev
• Taxa de repetição de pulso de 5-20 Hz
• Duração de pulso de 3-6 ns
• Segundo estabilizado por termo, terceiro, quarto e quinto módulos geradores de harmónicas
• Atenuadores opcionais para comprimentos de onda fundamentais e/ou harmónicas
• Opções de arrefecimento água-água ou água-ar
• Substituição de lanternas sem desalinhamento da cavidade do laser
• Controlo remoto via teclado e/ou porta RS232/USB

Aplicações

• Ablação de materiais
• LIBS (Light Induced Breakdown Spectroscopy)
• Bombeamento de OPO
• Sensoriamento remoto
• LIDAR (Light Detection And Ranging)
• Espectroscopia de massa
• LIF (Light Induced Fluorescence)

Descrição Os lasers da série NL300 produzem impulsos de alta energia com taxas de repetição selecionáveis de 5 a 20 Hz. Os modelos NL30×HT são optimizados para a extração máxima de energia, fornecendo até 1100 mJ a 5 Hz. A cabeça laser compacta (aprox. 480 mm de comprimento) e a fonte de alimentação (330 × 490 mm de área útil) foram concebidas para uma fácil integração e manutenção, com acesso cómodo ao depósito de água e substituição da lanterna sem necessidade de realinhamento. O sistema pode ser configurado com permutadores de calor água-água ou água-ar, permitindo o funcionamento sem água da torneira, se necessário. O controlo está disponível através de controladores LabView™ ou de um teclado remoto. Benefícios

• Alta energia de pulso (até 1100 mJ a 1064 nm, 700 mJ a 532 nm, 450 mJ a 355 nm) e curta duração de pulso (~ 4 ns) para forte interação do material, ideal para LIBS e ablação
• Projeto econômico de cavidade única sem amplificadores para fácil alinhamento, alta fiabilidade e baixa manutenção
• Tamanho compacto que poupa espaço no laboratório
• Substituição rápida da lanterna sem realinhamento
• Opção de arrefecimento a ar para uma instalação simples e baixa manutenção
• Múltiplas interfaces: USB, RS232, LAN e WLAN opcionais para fácil integração

Opções

• -AW: Opção de fonte de alimentação arrefecida a ar (requer temperatura ambiente estável)
• Gerador harmónico: Seleção até ao 5º harmónico
• Atenuador: Ajusta suavemente a energia do impulso sem afetar outros parâmetros

Geradores Harmónicos e Atenuadores

• Módulos compactos, termo-estabilizados com espelhos dicróicos e revestimentos AR
• Correspondência de fases por ajuste mecânico
• Alta eficiência de conversão e ampla seleção de configuração
• Design modular permite reconfiguração para diferentes comprimentos de onda
• Atenuadores integrados para ajuste suave de energia

Módulos harmónicos típicos

• H300A: Atenuador para feixe de 1064 nm
• H300SH: Gerador de segunda harmónica (1064/532 nm)
• H300S: Separador de feixe de 532 nm
• H300SHC: Gerador de segunda harmónica com separador de feixe de 532 nm
• H300SHA: Gerador de segunda harmónica, separador de feixes e atenuador para 532 nm
• H300THC: Gerador de terceira harmónica com separador de feixes de 355 nm
• H300THA: Terceiro gerador de harmónicas, separador de feixe e atenuador para 355 nm
• H300FHC: Quarto gerador de harmónicas com separador de feixe para 266 nm
• H300FHA: Quarto gerador de harmónicas, separador de feixe e atenuador para 266 nm
• H300FiHC: Quinto gerador de harmónicas com separador de feixe para 213 nm

Especificações (selecionadas)

• Taxa de repetição de pulsos: 5-20 Hz (dependente do modelo)
• Energia de pulso (a 1064 nm): até 1100 mJ
• Energia de pulso (a 532 nm): até 700 mJ
• Energia de pulso (a 355 nm): até 450 mJ
• Energia de pulso (a 266 nm): até 120 mJ
• Energia de pulso (a 213 nm): até 25 mJ
• Estabilidade da energia de pulso (StdDev): 1.0% (1064 nm), 1,5% (532 nm), 3,0% (355 nm), 3,5% (266 nm), 6,0% (213 nm)
• Desvio de potência: ±2%
• Duração do pulso: 3-6 ns
• Polarização: vertical, >90%
• Jitter de pulso ótico (StdDev): <0,5 ns
• Linewidth: <1 cm-¹
• Perfil do feixe: Hat-Top em campos próximos, quase Gaussiano em campos distantes
• Diâmetro típico do feixe: ~8-10 mm
• Divergência do feixe: <0,6 mrad
• Estabilidade de apontamento do feixe (RMS): 50 µrad
• Altura do feixe: 68 mm
• Tamanho da cabeça do laser (L × C × A): 154 × 475 × 128 mm
• Unidade de alimentação (L × C × A): 330 × 490 × 585 mm
• Comprimento umbilical: 2,5 m
• Consumo de água: <6-12 l/min (dependente do modelo)
• Temperatura ambiente: 15-30 °C
• Humidade relativa: 20-80% (sem condensação)
• Requisitos de alimentação: 208-240 V CA, monofásico, 50/60 Hz
• Consumo de energia: <1-1,5 kVA
• Limpeza da sala: não inferior a ISO Classe 9
