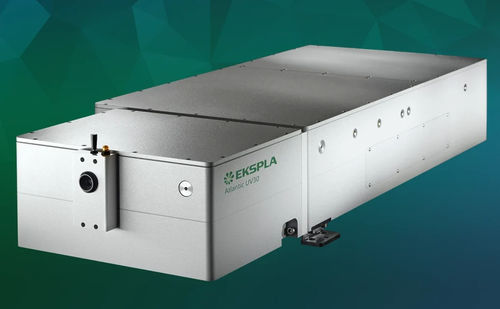

Sistema de laser de picossegundo Atlantic

de nanossegundosde estado sólidoinfravermelho

A série Atlantic são lasers de picosegundo industriais de alta potência projetados para uma ampla gama de aplicações de processamento de materiais em laboratórios de P&D e ambientes industriais. Esses lasers resfriados a água oferecem alta energia e potência, tornando-os adequados para tarefas exigentes, como corte e perfuração de displays LCD ou OLED, transferência a laser induzida (LIFT), processamento de vidro e safira, microusinagem de materiais ultra-duros, ablação de metais, corte e perfuração de polímeros, gravação de silício e gravação de células solares.

Características

• A 1064 nm: Até 80 W de potência de saída, até 200 μJ de energia de pulso
• A 532 nm (opcional): Até 40 W de potência de saída, até 100 μJ de energia de pulso
• A 355 nm (opcional): Até 30 W de potência de saída, até 75 μJ de energia de pulso
• Até 1 MHz de taxa de repetição
• Duração de pulso curta: 10 ps
• M² < 1.3
• Capacidades versáteis de controle e sincronização do laser
• Disparo inteligente para operação síncrona com scanner poligonal e PSO
• Design monolítico, selado e robusto
• Baixo custo de propriedade
• Modo de duração de pulso nanosegundo (opcional)

Aplicações

• Perfuração
• Corte
• Padronização
• Estruturação
• Ablation
• Dicing
• Microusinagem
• Corte de LCD, OLED
• Transferência a laser induzida
• Estruturação e dicing de safira
• Microusinagem de cerâmicas
• Perfuração e rastreamento de PCD
• Gravação de silício
• Corte e perfuração de PET, PP, PTFE, Silicone

Descrição
Os lasers Atlantic oferecem qualidade de feixe superior, potência média máxima disponível (80 W @ IR / 40 W @ VIS / 30 W @ UV), energia de pulso máxima disponível (200 μJ @ IR / 100 μJ @ VIS / 75 μJ @ UV), e uma taxa de repetição de pulso máxima de até 1 MHz. Essas características são benéficas para alta qualidade de processamento e alto rendimento. A eletrônica avançada permite gating externo (incluindo PSO), sincronização, disparo preciso do laser e controle instantâneo da amplitude do sinal. Os lasers são construídos para confiabilidade e operação estável a longo prazo em ambientes industriais, com componentes ópticos instalados em um bloco monolítico de alumínio selado e robusto. O design garante operação robusta e de baixa manutenção, layout otimizado, operação controlada por PC, um sistema de autodiagnóstico embutido e relatórios de status avançados. Para aplicações de laser UV de alta potência, as ópticas UV são otimizadas para longevidade e operação estável, resultando em uma vida útil das ópticas UV de 8.000 horas. Um recurso opcional único permite operação em modos de picosegundo e nanosegundo, fornecendo uma solução 2 em 1 para processamento de materiais onde são necessários alta precisão e alto rendimento a baixo custo.

Características / Especificações Técnicas

• Modelos: Atlantic 50, Atlantic 80
• Comprimento de onda central: 1064 nm (fundamental), 532 nm (opção 2H), 355 nm (opção 3H)
• Taxa de repetição de pulso do laser: 300–1000 kHz (Atlantic 50), 400–1000 kHz (Atlantic 80)
• Potência média máxima de saída: 50 W (Atlantic 50, 1064 nm), 80 W (Atlantic 80, 1064 nm); 25 W / 40 W a 532 nm; 18 W / 30 W a 355 nm
• Energia de pulso na PRR mais baixa: até 165 µJ / 200 µJ (1064 nm), 85 µJ / 100 µJ (532 nm), 60 µJ / 75 µJ (355 nm)
• Contraste de pulso: >300:1 (1064 nm), >500:1 (532 nm), >1000:1 (355 nm)
• Estabilidade de potência a longo prazo em 8 h: <1.0%
• Estabilidade de energia de pulso: <1.0% (1064 nm), <2.0% (532 nm), <2.5% (355 nm)
• Duração de pulso (FWHM) a 1064 nm: 10 ± 3 ps
• Polarização: linear, vertical 100:1
• M²: <1.3
• Circularidade do feixe, campo distante: >0.85
• Divergência do feixe, ângulo total: <1.5 mRad
• Estabilidade de apontamento do feixe (pk-to-pk): <50 µRad
• Diâmetro do feixe (1/e²) a 50 cm: 1.8 ± 0.3 mm (1064 nm), 1.8 ± 0.3 mm (532 nm, Atlantic 50), 2.2 ± 0.3 mm (532 nm, Atlantic 80), 1.8 ± 0.3 mm (355 nm, Atlantic 50), 2.0 ± 0.3 mm (355 nm, Atlantic 80)
• Modo de disparo: interno / externo
• Controle de saída de pulso: divisor de frequência, seletor de pulso, controle instantâneo de amplitude, atenuação de potência
• Interfaces de controle: teclado / USB / RS232 / LAN
• Refrigeração: água
• Tamanho da cabeça do laser (L×W×H): 396 × 173 × 755 mm (saída única 1064 nm), 396 × 173 × 1000 mm (saída única 355 nm), 396 × 173 × 926 mm (3 saídas 1064 / 532 / 355 nm)
• Tamanho da unidade de alimentação (L×W×H): 553 × 1019 × 852 mm
• Comprimento do umbilical: 4 m
• Requisitos de alimentação: 100–240 V AC, monofásico 47–63 Hz
• Consumo máximo de energia: <3.1 kW (Atlantic 50), <3.5 kW (Atlantic 80)
• Temperatura ambiente de operação: 18–27 °C
• Umidade relativa: 10–80% (não condensante)
• Nível de contaminação do ar: ISO 9 (ar ambiente) ou melhor
• Classificação de acordo com EN60825-1: Produto laser de CLASSE 4
