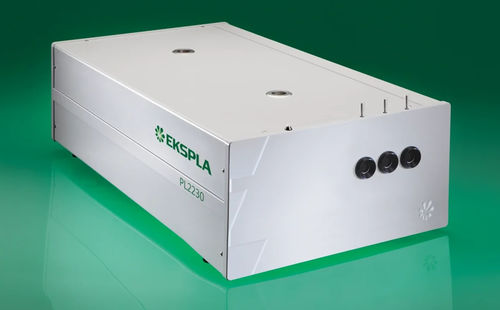

Sistema de laser de picossegundo PL2230

de bombeamentopara espectroscópioNd:YAG

A série PL2230 é constituída por lasers Nd:YAG de picossegundos com bombagem por díodo, arrefecidos a ar e bloqueados por modo, concebidos para fornecer impulsos de picossegundos de alta energia até 40 mJ a uma taxa de repetição de 100 Hz. Estes lasers oferecem um controlo preciso da energia do impulso, uma excelente estabilidade a curto e longo prazo e são adequados para aplicações científicas exigentes. Caraterísticas

• Amplificador de potência bombeado por díodo produzindo até 40 mJ por impulso a 1064 nm
• Melhoria do perfil do feixe utilizando um sistema avançado de modelação do feixe
• Oscilador principal DPSS hermeticamente selado
• Amplificador regenerativo bombeado por díodo
• Arrefecido a ar
• <duração do pulso de 30 ps
• Excelente estabilidade da duração do pulso
• Taxa de repetição até 100 Hz
• Pulso de disparo da câmara de interrupção com <10 ps de jitter
• Excelente estabilidade de apontamento do feixe
• Opções de gerador de segunda, terceira ou quarta harmónica estabilizada por termo
• Controlo por PC
• Controlo remoto por teclado

Aplicações

• Fluorescência resolvida no tempo (incluindo medições com câmara de raios-X)
• Espectroscopia SFG/SHG
• Espectroscopia não linear
• Espectroscopia de rutura induzida por laser
• Bombeamento de OPG
• Deteção remota por laser
• Rastreio por satélite
• Outras aplicações espectroscópicas e de ótica não linear

Descrição O núcleo do sistema PL2230 é um oscilador mestre de estado sólido bombeado por diodo (DPSS) em um bloco monolítico selado, gerando trens de pulso de alta taxa de repetição (90 MHz) com baixa energia de pulso único. Os amplificadores bombeados por díodo aumentam a energia do impulso até 40 mJ. O amplificador regenerativo de alto ganho atinge um fator de amplificação próximo de 10⁶, seguido de um amplificador de potência multipass optimizado para uma extração eficiente de energia e manutenção de um perfil de feixe quase gaussiano. A energia do pulso de saída pode ser ajustada em passos de ~1%, com estabilidade de energia pulso-a-pulso abaixo de 0,5% rms a 1064 nm. Os cristais KD*P e KDP ajustados angularmente em fornos termoestabilizados permitem a geração de segunda, terceira e quarta harmónicas, com separadores de harmónicas que asseguram uma elevada pureza espetral em diferentes portas de saída. Os monitores de energia incorporados permitem a monitorização contínua da energia dos impulsos de saída, visualizável num teclado remoto ou num PC. O laser oferece impulsos de disparo para sincronização do equipamento, com avanço ajustável até 500 ns (ajustável pelo utilizador em passos de ~0,25 ns) e uma função de pré-disparo até 1000 μs. O sistema pode ser controlado através de USB (VCP, comandos ASCII), RS232 (comandos ASCII), LAN (REST API), WLAN (REST API) ou um painel de controlo remoto com um ecrã retroiluminado. Interfaces de comunicação

• USB: porta serial virtual, comandos ASCII
• RS232: Comandos ASCII
• LAN: REST API
• WLAN: REST API

Opções

• -P20: duração do pulso de saída de 20 ps ±10%, energias de pulso ~30% menores em comparação com a versão de 29 ps
• -P80: duração do pulso de saída de 80 ps ±10%, mesma energia de pulso que a versão de 29 ps
• -P10: duração do pulso de 10±2 ps, energias de pulso ~50% menores em comparação com a versão de 29 ps (somente PL2230A-100)
• -PLL: Permite bloquear o trem de pulso do oscilador mestre para um gerador de RF externo para disparo externo preciso com baixo jitter
• PL2231A-50 HE: taxa de repetição de 50 Hz, energia de pulso ~30% maior em comparação com o laser sem compensação de despolarização, duração de pulso de 29±5 ps
• PL2231A-10: taxa de repetição de 10 Hz, energia de pulso ~2x maior em comparação com a versão de 50 Hz, duração de pulso de 29±5 ps

Desempenho e Desenhos

• Perfil típico do feixe de saída de campo próximo e dimensões da cabeça do laser disponíveis

Caraterísticas / Especificações Técnicas

• Energia de pulso (a 1064 nm): até 40 mJ (PL2231A-50), 30 mJ (PL2231-50), 6 mJ (PL2230A-100), 3 mJ (PL2230-100)
• Energia de pulso (a 532 nm): até 18 mJ (PL2231A-50), 13 mJ (PL2231-50), 3 mJ (PL2230A-100), 1.3 mJ (PL2230-100)
• Energia de pulso (a 355 nm): até 13 mJ (PL2231A-50), 9 mJ (PL2231-50), 2 mJ (PL2230A-100), 0.9 mJ (PL2230-100)
• Energia de pulso (a 266 nm): até 5 mJ (PL2231A-50), 3 mJ (PL2231-50), 0,6 mJ (PL2230A-100), 0.3 mJ (PL2230-100)
• Duração do pulso (FWHM): 29 ± 5 ps (standard), opções para 10 ps, 20 ps, 80 ps
• Estabilidade da duração do pulso: ±1%
• Desvio de potência: ±2%
• Taxa de repetição do pulso: até 100 Hz (PL2230-100, PL2230A-100), 50 Hz (PL2231-50, PL2231A-50), 10 Hz (PL2231A-10)
• Polarização: vertical, >99%
• Contraste pré-pulso: >200:1
• Perfil do feixe: próximo de Gaussiano
• Divergência do feixe: <0,7-1,5 mrad
• Razão de propagação do feixe M²: <1,3-2,5
• Estabilidade de apontamento do feixe (RMS): ≤10-20 μrad
• Diâmetro típico do feixe: ~2-7 mm (dependente do modelo)
• Jitter de pulso ótico: <50 ps (interno), ~3 ns (externo)
• Atraso de pulso TRIG1 OUT: -500 a 50 ns
• Tempo de aquecimento típico: 5-15 min
• Tamanho da cabeça do laser (L × C × A): 456 × 1031 × 249 ± 3 mm
• Tamanho do gabinete elétrico: 471 × 391 × 147 ± 3 mm (exceto PL2230-100: adaptador de 12 V CC, 85 × 170 × 41 ± 3 mm)
• Comprimento umbilical: 2.5 m
• Arrefecimento: arrefecido a ar (PL2230-100, PL2230A-100), refrigerador autónomo (PL2231-50, PL2231A-50)
• Temperatura ambiente: 22 ± 2 °C
• Humidade relativa: 20-80% (sem condensação)
• Requisitos de alimentação: 110-240 V CA, 5 A, monofásico, 50/60 Hz
• Consumo de energia: <0,15-1,0 kVA
