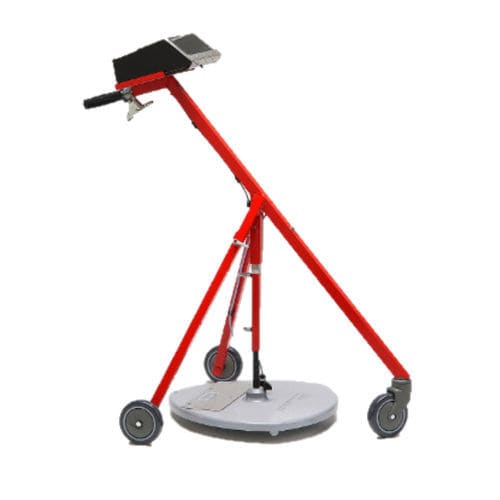

Medidor de espessura de estrada StratoTest 4100

para estrutura de concretoportátilcom display digital

Visão geral do produto
Instrumento de medição concebido para uso em obra em condições severas para determinar a espessura de camadas não metálicas como misturas betuminosas (alcatrão), escória de alto-forno, cascalho e betão. A medição é não destrutiva e aprovada segundo TP D-StB 12 para medição de espessuras individuais e totais na construção rodoviária. Em obra coloca-se uma folha de alumínio na base da camada de alcatrão como refletor; a folha integra-se com o agregado e não compromete a aderência entre camadas. Ao contrário da perfuração de testemunhos, este método não danifica a camada construída. Os reflectores são localizados por um indicador de barras no aparelho ou acusticamente com os auscultadores fornecidos.

Sondas

• N 100ST: Até 100 mm para medir a camada de desgaste
• N 400ST: Faixa de medição 0–400 mm para medir camadas de base e de desgaste
• N 800ST: Sonda opcional para alargar a faixa de medição até 800 mm

Aplicação

• Medida não destrutiva da espessura de camadas não magnéticas na construção
• Camadas de alcatrão, escória, cascalho e betão na construção rodoviária
• Camadas de betão em obras de aterro

Características

• Medida não destrutiva
• Aprovado segundo TP D-StB 12
• Faixa de medição até 400 mm (dependendo da sonda)
• Indicação digital direta da espessura
• Medidas repetidas ilimitadas no mesmo ponto
• Localização fácil dos reflectores (indicador de barras e acústico)

Conteúdo de fornecimento

• Aparelho StratoTest 4100
• Sonda de medição N 400ST (padrão)
• Carrinho dobrável para medição
• Placa de calibração
• Auscultadores
• Pilha bloco 9 V, tipo 6LR61
• Mala de transporte em plástico

Faixas de medição
0 ... 40 cm · sonda N400ST padrão
0 ... 10 cm · sonda N100ST opcional
0 ... 80 cm · sonda N800ST opcional

Especificações técnicas

• Princípio de medição: ensaio por correntes parasitas
• Camadas medíveis: todos os materiais não metálicos utilizados em estradas
• Reflectores: folhas de alumínio ou chapas de aço em tamanhos usuais
• Faixa de medição: 0 ... 40 cm (N400ST); 0 ... 10 cm (N100ST); 0 ... 80 cm (N800ST)
• Resolução: 0,1 cm para 0 ... 30 cm; 0,2 cm para 30 ... 35 cm; 0,4 cm para 35 ... 40 cm
• Tolerância típica (sonda padrão, reflectores de alumínio 0,7 m x 0,3 m e 1,0 m x 0,3 m): 0 ... 30 cm: ±(0,1 cm + 2% da leitura); 30 ... 35 cm: ±2% da leitura; 35 ... 40 cm: ±3% da leitura
• Visor: LCD digital
• Memória de dados: modo DIRECT ≈ 500 leituras individuais com estatísticas; modo SITE ≈ 6 000 leituras individuais com estatísticas; 5 memórias de obra com 300 estações cada; 4 pontos de medição por estação; 5 tipos de material por ponto
• Alimentação: 1 x pilha alcalina 9 V (tipo 6LR61)
• Autonomia: aprox. 20 horas
• Temperatura ambiente: aparelho 0 °C–50 °C; sonda 0 °C–70 °C
