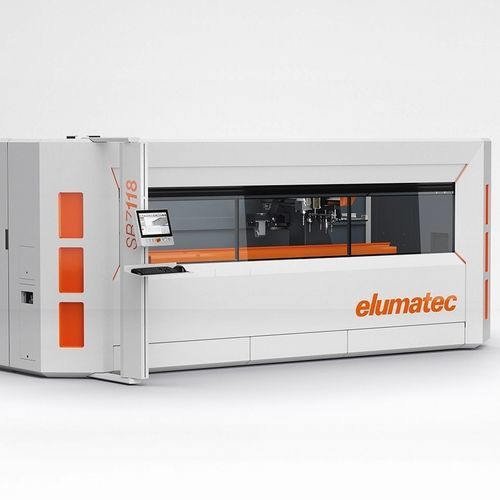

Centro de usinagem 3-5 eixos SBZ 118

de 3 eixoshorizontalpara aço

Visão geral
O SBZ 118 é um centro de usinagem de perfis compacto de 3 eixos com capacidade opcional de 5 faces, concebido para a usinagem CNC económica de perfis em alumínio, PVC e aço de paredes finas. Apresenta bancada inclinada, trocador de ferramentas a bordo de 5 posições (sem ferramentas) e compatibilidade eluCloud. Comprimento de usinagem padrão: 3.000 mm.

Principais vantagens

• Projetado para usinagem económica e eficiente de perfis em alumínio, PVC e aço de paredes finas
• Todas as operações (fresagem, furação, escareamento, roscagem) realizadas com o perfil parado para proteger a superfície
• Tecnologia de controlo inteligente e servomotores dinâmicos para melhores resultados e eficiência energética
• Posicionamento rápido até 60 m/min no eixo X
• Rosqueamento sem mandril de compensação
• Reconhecimento e posicionamento automático das garras para evitar colisões
• Trocador de ferramentas automático a bordo com 5 posições (sem ferramentas)
• Panel PC 15,6" com processador i3 e UPS incluído

Configuração da máquina (standard)

• Electrospindle refrigerado a ar 5 kW (S1) – HSK-F63
• Cabine de proteção com porta de serviço lateral
• Quatro garras pneumáticas horizontais; batente de material à esquerda
• Sistema de lubrificação de volume mínimo e fluido de corte de alto desempenho
• Controlador 3 eixos moderno e entrada de programa simples com eluCam

Opções

• 1 ou 2 trocadores de ferramentas a bordo opcionais para cabeças angulares rotativas (usinagem 5 faces)
• Cabeça angular rotativa HSK-F63 para duas ferramentas
• Ferramentas e suportes com dados de processo; leitor de código de barras
• Medição de comprimento em ambos os lados; fixação dupla e garras adicionais (expansível até 6)
• Atualizações do Panel PC: 18,5" (i5) ou 21,6" (i7)
• Unidade de refrigeração Green Line para armário de controlo; CE de série, UL opcional

Detalhes adicionais do produto

• Trocador de ferramentas a bordo de 5 posições (sem ferramentas) e trocadores de cabeça angular opcionais
• Tecnologia de bancada inclinada para melhor ergonomia e evacuação de cavacos
• Porta de serviço lateral e nova viseira frontal para configuração e manutenção mais rápidas e seguras
• eluCloud ready para monitorização remota e manutenção online

Especificações técnicas

• Layout (aprox.): comprimento total (A) 5.520 mm; profundidade sem painel de controlo (B) 1.955 mm; profundidade total com painel (C) ~3.025 mm; altura ~2.490 mm; peso ~3.220 kg
• Percursos dos eixos: X = 3.595 mm; Y = 945 mm; Z = 374 mm
• Precisão de posicionamento (todos os eixos): ±0,1 mm
• Velocidade de posicionamento: X = 60 m/min; Y = 30 m/min; Z = 30 m/min
• Aceleração dos eixos (todos): 2,5 m/s²
• Electrospindle: Potência máx. S1 5 kW; velocidade máx. 24.000 rpm; cone porta-ferramenta HSK 63F
• Magazina automática de ferramentas: máx. 5 ferramentas; Ø fresa disco máx. 100 mm; Ø fresa máx. 16 mm; comprimento máx. ferramenta 185 mm; Ø broca máx. 10 mm
• Faces de usinagem: ferramenta direta (topo) 1 face; com cabeça angular (frontal/traseira, extremidades) 2 + 2 faces
• Área de trabalho (mm): A: 185; B: 50 / 80; X1: 50 / 80; Y1: 3.200; Z1: 230; X2: 3.000; Y2: 175; Z2: 210
• Apertagem da peça: posicionamento autónomo das garras; garras padrão 4 (máx. 6)
• Segurança e lubrificação incluídas: cabine de proteção integral; lubrificação por difusão mínima de óleo
