Centro de usinagem de 5 eixos SBZ 125/85

universalpara açopara PVC

Descrição do produto

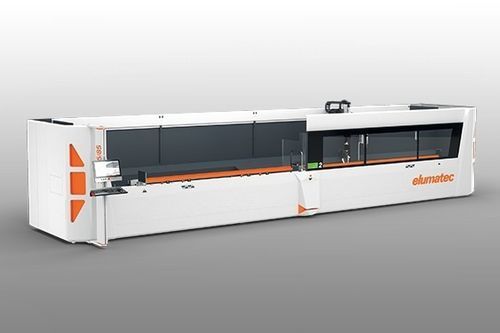

O SBZ 125/85 é um centro de maquinação de perfis com cabine encapsulada, cinco eixos e comprimento de trabalho de 8 m. O funcionamento dinâmico em modo pêndulo permite o carregamento e a fresagem em paralelo, possibilitando a substituição de duas máquinas menores. Destina‑se ao trabalho em perfis de alumínio, PVC e aço de parede fina, com foco na redução dos tempos de preparação, acesso e ergonomia.

Principais características

• Nova tecnologia de mudança de ferramenta: trocas mais rápidas e um carregador linear maior para aumentar a área de trabalho utilizável.
• Sistema de fixação ergonómico: grampos ajustáveis no eixo Y e posicionamento autónomo dos grampos para conversões rápidas sem ferramentas entre larguras e secções.
• Funcionamento dinâmico em pêndulo: encaminhamento e inserção paralela do material para aumentar a produtividade e permitir a maquinação de peças longas que se estendam para além do centro da máquina.
• Sistema de segurança e controlo de acesso integrado: scanner laser programável com divisão em três zonas e proteção central amovível para modo pêndulo.
• Electrospindle e interface de ferramentas de desempenho elevado: 7 kW (S1), até 20.000 rpm, cone porta‑ferramentas HSK 63F; capacidade do magazine até 12 ferramentas.

Opções e acessórios

• Transportador de aparas opcional para evacuação automática de aparas grossas e secções de perfil.
• Grampos adicionais (até 12) e configurações de fixação personalizadas.
• Atualizações de controlo e medição (opções de panel PC, medição de comprimento, leitor de códigos de barras) e conectividade para Indústria 4.0.

Dados técnicos (seleção)
Layout / dimensões: SBZ 125/85
Comprimento total (A) (mm): ~ 11.350
Profundidade sem painel de controlo (B) (mm): ~ 2.330
Profundidade total com painel (C) (mm): ~ 3.170
Altura (mm): ~ 2.350
Peso (kg): ~ 3.800
Altura de trabalho acima do solo (mm): 980

Percursos dos eixos:
EIXO X (mm): 9.007
EIXO Y (mm): 1.038
EIXO Z (mm): 555
EIXO A: -120° / +120°
EIXO C: -220° / +220°

Fuso (electrospindle):
Potência máx. em S1 (kW): 7
Velocidade máx. (rpm): 20.000
Cone porta‑ferramentas: HSK 63F

Modo de operação:
Maquinação monopeça em toda a sua extensão: incluída
Operação de pêndulo com paragem direita e esquerda: incluída

Carregador automático de ferramentas:
Tipo: trocador linear
Magazine de ferramentas deslocável automaticamente: incluído
Número máximo de ferramentas no magazine: 12

Fixação da peça:
Posicionamento autónomo dos grampos: incluído
Número padrão de grampos: 8 (máx. 12)

Faces maquináveis: 5 (frente/topo/trás/extremidades)

Área de trabalho (mm) — modo peça única: A = 135; X1 = 8.245; Y1 = 300; Z1 = 203; X2 = 8.245; Y2 = 207; Z2 = 203 — modo pêndulo: A = 135; X1 = 3.100; Y1 = 300; Z1 = 203; X2 = 3.100; Y2 = 207; Z2 = 203

Comprimento de perfil maquinável com lâmina Ø 300 mm: modo peça única = 8.245 mm; modo pêndulo = 2.295 mm
