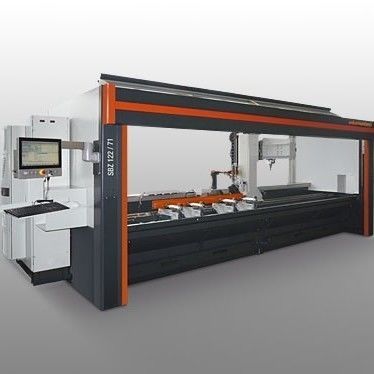

Centro de usinagem CNC de 3 eixos SBZ 122/71horizontalpara açopara alumínio
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- horizontal
- Material usinado
- para aço, para alumínio, para PVC
- Cone
- HSK F63
- Número de ferramentas
- 16 ferramentas
- Função adicional
- de fresagem, para furação, para rosqueamento interno
- Aplicações
- para perfis de alumínio
- Outras características
- de alto desempenho, com trocador automático de ferramentas, com controle eletrônico
- Curso X
4.295 mm
(169,09 in)- Curso Y
910 mm
(35,83 in)- Curso Z
475 mm
(18,7 in)- Velocidade de rotação
24.000 rpm
(150.796 rad.min-1)- Potência
8 kW
(10,88 hp)- Peso total
2.900 kg
(6.393,41 lb)- Comprimento total
6.592 mm
(259,5 in)- Altura total
3.000 mm
(118,1 in)
Descrição
Visão geral do produto
Configuração da máquina
Opções
Dados técnicos
SBZ 122/71
- Concebido para o processamento económico e racional de perfis em alumínio, PVC e aço de paredes finas
- Fresagem, perfuração e roscagem são efetuadas com a barra perfilada imóvel para preservar a superfície
- Unidade de rotação integrada no fuso com posições da cabeça angular 0° / -90° / -180° / -270°
- Controlo inteligente que melhora os resultados e reduz o consumo de energia
- Servo-acionamentos dinâmicos permitem posicionamentos rápidos até 120 m/min no eixo X
- Deteção e posicionamento automáticos das mordazas para evitar colisões; roscagem sem mandril de compensação
- Troca automática de ferramentas com quatro posições; trocador para cabeça angular; mandril HSK-F63
- Panel PC 18,5" com Windows e i5; eluCam para entrada de programas; manutenção remota; UPS incluído
Configuração da máquina
- Fuso de fresagem refrigerado a ar 8 kW S1 com feedback
- Proteção do operador e funções de segurança integradas nos acionamentos
- Quatro dispositivos de fixação pneumáticos horizontais (standard), expansível até oito
- Paragem de material esquerda (paragem direita opcional para processamento de sobrecomprimento)
- Cabeça angular rotativa HSK-F63 para duas ferramentas; mandril HSK-F63
- Bandejas de aparas, sistema de lubrificação de volume mínimo e fluido de corte de alto rendimento
- Terminal portátil e medidor de profundidade
Opções
- Ferramentas e mandris adicionais
- Troca automática de ferramentas para até 4 ferramentas padrão ou para cabeça angular
- Panel PC 21,6" (i7), scanner de código de barras, suporte para notas
- Unidade de refrigeração Green Line para armário de controlo; opção de cabina de proteção totalmente fechada
- Medição de comprimento em ambos os lados, fixação dupla e outros acessórios sob consulta
Dados técnicos
SBZ 122/71
- Comprimento máx. de processamento sem usinagem de extremidade: 4.150 mm
- Comprimento máx. com usinagem de extremidade: 4.000 mm
- Percursos X / Y / Z: 4.295 mm / 910 mm / 475 mm (Vmax X 120 / Y 60 / Z 50 m/min)
- Direções de processamento: 5 (cima, trás, frente, esquerda, direita)
- Precisão de posicionamento: ±0,1 mm
- Fuso: 8 kW S1, máx. 24.000 rpm (refrigerado a ar); mandril HSK-F63
- Posições do magazine de ferramentas: 4 (máx. 16); troca automática
- Diâmetro fresador disco: 120 mm; comprimento máximo da ferramenta: 150 mm
- Ar comprimido: > 7 bar; consumo aprox. 185 l/min com pulverização
- Alimentação: 400 V, 3~, 50 Hz, 25 A
- Dimensões (C x P x A): 6.592 x 2.171 x 3.000 mm; Peso aprox. 2.900 kg
