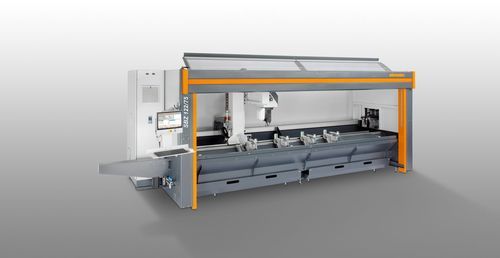

Centro de corte e usinagem multifuncional SBZ 122/75CNCpara perfis de alumíniopara perfis em PVC
Guardar nos favoritos
Comparar
Características
- Tipo
- CNC, multifuncional
- Materiais de fabrico
- para perfis em PVC, para perfis de alumínio
Descrição
Descrição
Equipamento da máquina
Opções
Características / especificações técnicas
- Concebido para o processamento económico e racional de perfis em alumínio, PVC e aço de parede fina
- Todas as operações (fresagem, furação, roscagem) realizam-se com a barra do perfil imóvel para proteger a superfície
- Ajuste contínuo do eixo A de -120° a +120° e do eixo C de -220° a +220°; cinco eixos possíveis de movimento simultâneo com RTCP
- Posicionamento autónomo de fixadores com detecção automática para evitar colisões
- Rápido posicionamento da unidade de usinagem até 120 m/min com servomotores dinâmicos
- Retificação de roscas sem mandril de compensação; o agregado 2 eixos (A/C) pode receber disco de serra de 180 mm
- Banco inclinado ergonómico, comando 5 eixos moderno e codificadores absolutos (sem necessidade de curso de referência)
- Fuso Power-Torque com controlo fechado de velocidade para arranques/freagens curtos; baixo consumo e acoplamento de corrente contínua para maior eficiência energética
- Panel PC 18,5" (i5) com Windows, programação eluCam no painel e manutenção remota
- Fonte de alimentação ininterrupta (USV) e funções de segurança integradas e certificadas
Equipamento da máquina
- Fuso fresador refrigerado a água 7 kW, S1
- Posicionamento autónomo de fixadores e deteção automática
- Cabina de proteção e quatro dispositivos pneumáticos horizontais de fixação
- Encosto de material à esquerda
- Mandril ferramenta HSK-F63 e trocador automático com 12 posições (sem ferramentas)
- Bandejas de aparas, sistema de lubrificação mínima e fluido de corte de alto desempenho
- Terminal portátil e medidor de profundidade
Opções
- Ferramentas e mandris
- Disco de serra 180 mm
- Medição de comprimento em ambos os lados e encosto adicional para sobrecomprimentos (esquerdo)
- Encosto de referência do material (direito) para posicionamento em caso de sobrecomprimento
- Unidade de refrigeração Green Line para menor consumo energético do armário
- Leitor de código de barras e cabine de proteção totalmente fechada (opcional)
- Quatro fixadores de série, expansível até oito; fixação dupla e outros acessórios a pedido
- Panel PC 21,6" (i7), suporte para notas, cobertura de isolamento acústico, unidade de fixação otimizada contra colisões
Características / especificações técnicas
- SBZ 122/75
- Comprimento máx. de usinagem sem usinagem frontal: 3 851 mm
- Comprimento máx. de usinagem com usinagem frontal: 3 525 mm
- Percurso X: 4 176 mm, Vmax 120 m/min
- Percurso Y: 1 040 mm, Vmax 60 m/min
- Percurso Z: 540 mm, Vmax 30 m/min
- Direções de processamento: 5 (cima, trás, frente, esquerda, direita)
- Precisão de posicionamento: ±0,1 mm
- Velocidade do fuso: máx. 20.000 rpm; potência do fuso: 7 kW, S1 (refrigerado a água)
- Mandril: HSK-F63; troca de ferramentas: automática; posições no magazine: 12
- Diâmetro fresa disco: 120 mm; disco de corte: 180 mm; comprimento ferramenta máx.: 150 mm
- Posicionamento de fixadores: autónomo; fixadores: Premium (com guias lineares)
- Software: eluCam; ar comprimido: > 7 bar
- Alimentação: 400 V, 3~, 50 Hz, 25 A; consumo de ar aprox. 185 l/min (com pulverização)
- Dimensões totais: 7.643 x 2.171 x 3.000 mm (C x P x A); peso aprox. 3.800 kg
