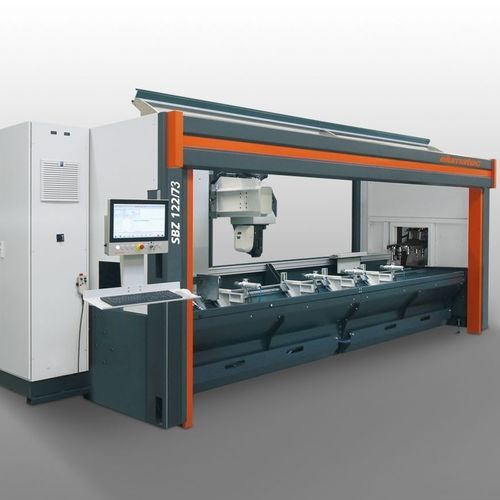

Centro de usinagem de 4 eixos SBZ 122/73horizontalpara açopara alumínio
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 4 eixos
- Orientação do eixo-árvore
- horizontal
- Material usinado
- para aço, para alumínio, para PVC
- Estrutura
- com barramento inclinado
- Cone
- HSK F63
- Número de ferramentas
- 12 ferramentas
- Função adicional
- de fresagem, para furação, para rosqueamento interno
- Aplicações
- para a indústria do alumínio, para perfis em PVC para esquadrias, para a indústria siderúrgica
- Outras características
- de alto desempenho, com mecanismo de abertura pneumático, de cabeçote único
- Curso X
4.176 mm
(164,41 in)- Curso Y
1.040 mm
(40,94 in)- Curso Z
540 mm
(21,26 in)- Velocidade de rotação
MÍN: 0 rpm
(0 rad.min-1)MÁX: 20.000 rpm
(125.664 rad.min-1)- Potência
7 kW
(9,52 hp)- Peso total
3.800 kg
(8.377,57 lb)- Comprimento total
7.643 mm
(300,9 in)- Altura total
3.000 mm
(118,1 in)
Descrição
Descrição do produto
Equipamento da máquina
Opções
Especificações técnicas
- Centro de usinagem de perfis projetado para processamento económico de barras estacionárias em alumínio, PVC e aço de paredes finas
- Fresagem, perfuração e roscagem efetuadas com a barra fixa para preservar a superfície do perfil
- Eixo A ajustável continuamente de −120° a +120° e posicionamento automático das garras para evitar colisões
- Posicionamento dinâmico da unidade de usinagem até 120 m/min com servomotores
- Controlo de 4 eixos moderno, codificadores absolutos (sem necessidade de curso de referência), programação eluCam em Panel PC
- Tecnologia de acionamento energeticamente eficiente com acoplamento de circuito intermédio, UPS e menor consumo
- Permutador automático de ferramentas 12 posições, mandril HSK-F63, fuso refrigerado a água 7 kW S1 (máx. 20.000 rpm)
- Bancada inclinada ergonómica, cabina de proteção do operador e manutenção remota
Equipamento da máquina
- Fuso de fresagem refrigerado a água 7 kW, S1
- Cabina de proteção do operador
- Quatro garras pneumáticas horizontais (standard)
- Paragem de material (esquerda)
- Mandril de ferramentas HSK-F63
- Bandejas para remoção de aparas
- Lubrificação mínima e fluido de corte de alto desempenho
- Terminal manual do operador e medidor de profundidade
- Panel PC 18,5", i5, portas USB e rede
Opções
- Ferramentas e mandris adicionais
- Paragem adicional para sobrecomprimentos (esquerda) e paragem de referência (direita) com segundo circuito de fixação
- Unidade de refrigeração Green Line para armário com consumo reduzido de energia
- Scanner de código de barras e cabina de proteção totalmente fechada com isolamento acústico
- Expansão até oito garras, fixação dupla e unidades de fixação otimizadas contra colisões
- Panel PC 21,6" (i7), suporte para notas, cobertura insonorizada, sensor de medição sem fios
Especificações técnicas
- Modelo: SBZ 122/73
- Comprimento máx. de usinagem (sem usinagem de extremidade): 4.050 mm
- Curso X: 4.176 mm, Vmax 120 m/min
- Curso Y: 1.040 mm, Vmax 60 m/min
- Curso Z: 540 mm, Vmax 30 m/min
- Direções de usinagem: 3 (em cima, atrás, à frente)
- Precisão de posicionamento: ±0,1 mm
- Fuso: 7 kW S1, refrigerado a água, máx. 20.000 rpm; mandril HSK-F63
- Troca de ferramentas: automática, 12 posições
- Posicionamento das garras: automático; garras standard: Basic com guias lineares
- Software: eluCam (Windows)
- Ar comprimido: >7 bar
- Alimentação: 400 V, 3~, 50 Hz, 25 A
- Consumo de ar: aprox. 185 l/min (com pulverização)
- Dimensões (C x P x A): 7.643 mm x 2.171 mm x 3.000 mm
- Peso: aprox. 3.800 kg
