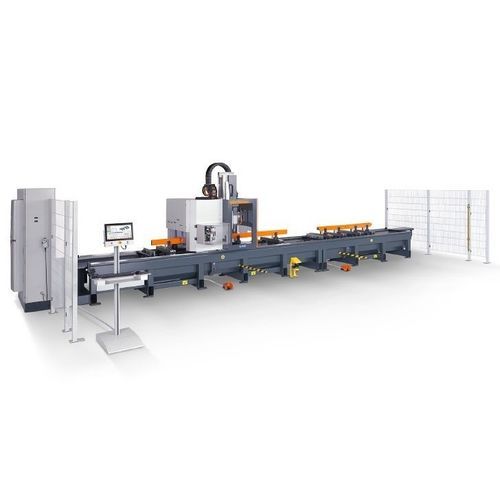

Centro de usinagem de 4 eixos SBZ 140para açopara alumínioHSK F63
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 4 eixos
- Material usinado
- para aço, para alumínio
- Cone
- HSK F63
- Número de ferramentas
- 8 ferramentas, 16 ferramentas
- Função adicional
- de fresagem, para furação, para rosqueamento interno
- Aplicações
- para perfis de alumínio
- Outras características
- de alta velocidade, de alto desempenho, com trocador de ferramentas
- Curso X
MÍN: 4.320 mm
(170,08 in)MÁX: 9.820 mm
(386,61 in)- Curso Y
845 mm
(33,27 in)- Curso Z
620 mm
(24,41 in)- Velocidade de rotação
MÍN: 0 rpm
(0 rad.min-1)MÁX: 24.000 rpm
(150.796 rad.min-1)- Potência
11 kW
(14,96 hp)- Peso total
5.000 kg, 7.400 kg, 8.200 kg
(11.023,11 lb, 16.314,21 lb, 18.077,91 lb)
Descrição
Descrição do produto
Comprimentos processados
SBZ 140 – 4,2 m
SBZ 140 – 7,6 m
SBZ 140 – 9,7 m
Opções
Características / especificações técnicas
- Centro de usinagem de perfis 4 eixos para processamento económico de perfis em alumínio e aço de paredes finas
- Fuso de fresar arrefecido a ar de série; fuso arrefecido por água disponível como opção
- Todos os processos (fresar, perfurar, roscar) executados com a barra de perfil imóvel para preservar a superfície
- Angulação contínua das ferramentas de -90° a +90° para maior flexibilidade
- Posicionamento automático dos fixadores com sistema de medição absoluta
- Magazim de ferramentas embarcado para tempos curtos de troca (8 posições padrão)
- Até duas cabeças angulares rotativas opcionais (cada uma com duas ferramentas) para processamento de barras dupla e usinagem de extremidades (0°–90°–180°–270°)
- Opcionalmente duas zonas de processamento separadas para modo pendular; scanner laser no lado do operador para proteção da área
- Controlo de 4 eixos, ecrã a cores 18,5", portas USB e ligação de rede; Windows; eluCam
Comprimentos processados
SBZ 140 – 4,2 m
- Comprimento máx. com processamento de extremidade: 4.200 mm
- Comprimento máx. sem processamento de extremidade: 4.320 mm
SBZ 140 – 7,6 m
- Comprimento máx. com processamento de extremidade: 7.600 mm
- Comprimento máx. sem processamento de extremidade: 7.720 mm
SBZ 140 – 9,7 m
- Comprimento máx. com processamento de extremidade: 9.700 mm
- Comprimento máx. sem processamento de extremidade: 9.820 mm
Opções
- Modo pendular para processamento em duas zonas
- Medição automática do comprimento em ambos os lados
- Dispositivo de fixação para processamento de barras duplas
- Scanner de códigos de barras / perfil
- Magazim de ferramentas estacionário (16 posições) em opção
- Trocadores de ferramentas embarcados para cabeça angular ou cabeça de serra
- Cabeçotes fresadores angulares e cabeça de serra
- Suportes de ferramentas, mandris para pinças, pinças e ferramentas
- eluCad para gestão de produção
Características / especificações técnicas
- Modelo: SBZ 140
- Máx. comprimentos processados (sem processamento de extremidade): 4.320 / 7.720 / 9.820 mm
- Máx. comprimentos processados (com processamento de extremidade): 4.200 / 7.600 / 9.700 mm
- Percurso X: 4.320 / 7.720 / 9.820 mm (mais comprimentos a pedido), Vmax 63 m/min
- Percurso Y: 845 mm, Vmax 60 m/min
- Percurso Z: 620 mm, Vmax 60 m/min
- Área de rotação A: -90° / 0° / +90°
- Rotações do fuso: máx. 24.000 rpm
- Potência do fuso: 11 kW S1
- Mandril de ferramentas: HSK-63F
- Troca de ferramentas: magazine embarcado 8 posições (expansões a pedido)
- Cabeça angular: máx. 2 (opcional)
- Diâmetro fresador disco: 120 mm; diâmetro disco de serra: 180 mm
- Fixadores: 4 / 8 / 12 (máx. 16), posicionamento automático
- Ar comprimido: > 7 bar
- Ligação elétrica: 400 V, 3~, 50 Hz, 63 A
- Consumo de ar: aprox. 180 l/min com pulverização
- Comprimento total aprox.: 7.700 / 11.240 / 13.390 mm; profundidade aprox. 3.400 mm; altura aprox. 2.950 mm
- Peso aprox.: 5.000 / 7.400 / 8.200 kg
